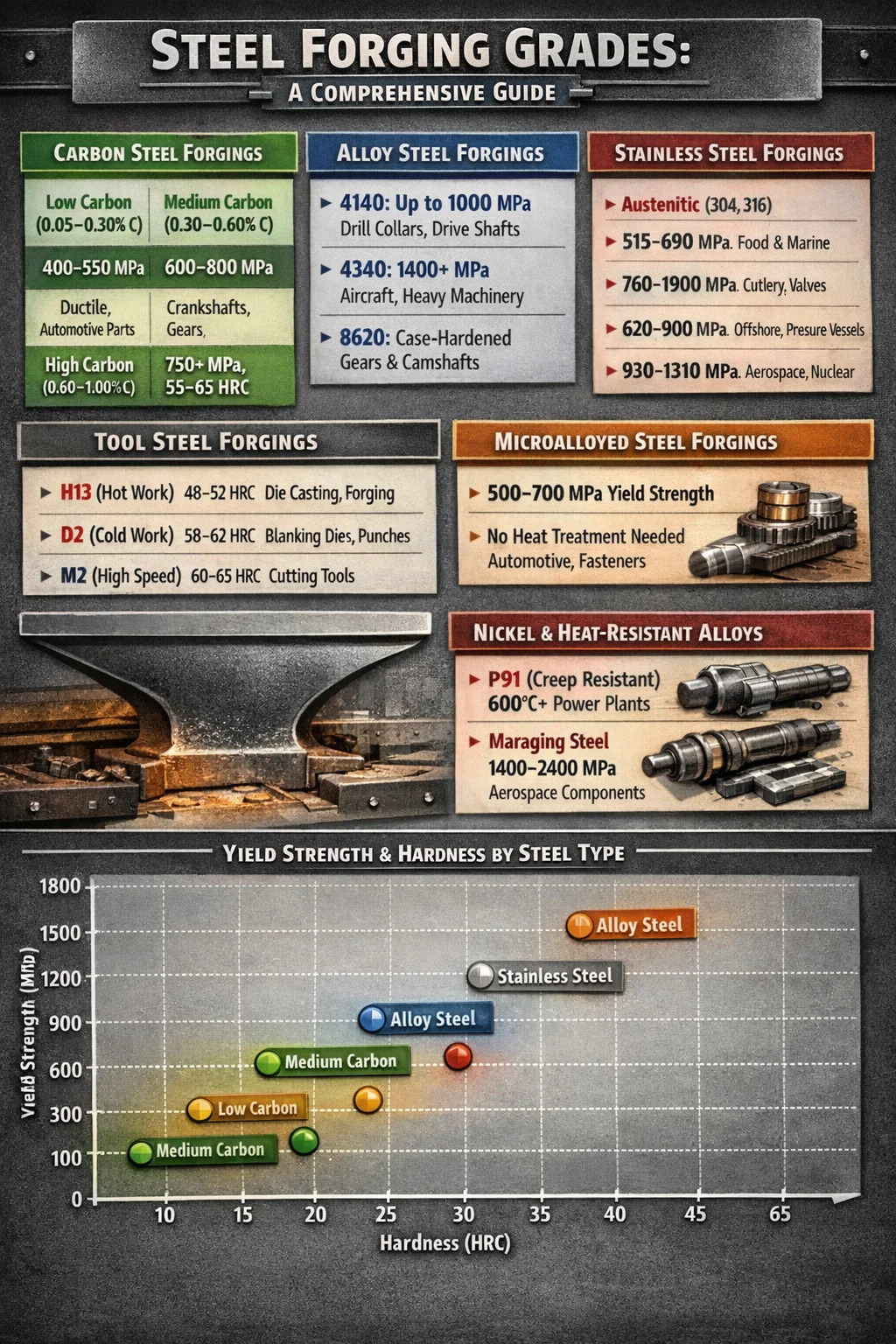

Care sunt diferitele tipuri de oțel forjat?

Forjare din oțel este unul dintre cele mai vechi și mai fiabile procese de prelucrare a metalelor din producție. Răspunsul scurt la ce tipuri de oțel forjat există: oțel carbon, oțel aliat, oțel inoxidabil, oțel pentru scule și oțel microaliat sunt cele cinci categorii principale utilizate în forjarea industrială a oțelului. Fiecare tip satisface cerințe mecanice și de mediu distincte, iar alegerea unuia greșit poate duce la defecțiuni premature, pericole de siguranță sau depășiri inutile ale costurilor.

Această defalcare acoperă fiecare categorie în profunzime - ce le face diferite, unde au cele mai bune rezultate și cum arată de fapt cifrele atunci când comparați puterea de curgere, duritatea și domeniul de aplicare.

Piese forjate din oțel carbon: calul de lucru al industriei

Oțelul carbon reprezintă cea mai mare parte a producției de forjare a oțelului la nivel global. Este clasificat în trei subgrupe în funcție de conținutul de carbon și acel procentaj de carbon are un efect direct și măsurabil asupra rezistenței, durității și ductilității.

Oțel cu conținut scăzut de carbon (0,05% – 0,30% C)

Piesele forjate din oțel cu conținut scăzut de carbon sunt foarte ductile și ușor de format. Rezistența la tracțiune variază de obicei între 400 și 550 MPa. Aceste piese forjate sunt utilizate în mod obișnuit pentru componente structurale, părți ale caroseriei auto și șuruburi de uz general. Nu răspund bine la tratamentul termic pentru întărire, dar sunt ușor de sudat și prelucrat.

Oțel carbon mediu (0,30% – 0,60% C)

Aceasta este gama cea mai falsificată. Calitățile medii de carbon precum AISI 1040 și AISI 1045 oferă un echilibru puternic între rezistență și duritate. Tratamentul termic poate împinge limita de curgere peste 600 MPa. Aplicațiile includ arbori cotiți, biele, osii, angrenaje și componente de cale ferată. AISI 1045 este, fără îndoială, cel mai frecvent specificat calitate de forjare din oțel cu carbon mediu din inginerie mecanică generală.

Oțel cu conținut ridicat de carbon (0,60% – 1,00% C)

Piesele forjate cu conținut ridicat de carbon oferă duritate superioară și rezistență la uzură, dar sunt mai fragile și mai greu de lucrat. Sunt folosite pentru arcuri, unelte de tăiere, cabluri de sârmă și oțeluri pentru șine. Valorile durității ajung în mod obișnuit la 55–65 HRC după un tratament termic adecvat, ceea ce le face inadecvate pentru aplicații cu impact puternic fără o analiză atentă a designului.

Piese forjate din oțel aliat: Performanță îmbunătățită prin chimie

Piesele forjate din oțel aliat conțin adaosuri deliberate de crom, molibden, nichel, vanadiu sau mangan peste cantitățile găsite în oțelul carbon. Aceste adaosuri modifică întăribilitatea, duritatea la temperaturi ridicate și rezistența la oboseală și coroziune. Conținutul total de elemente de aliere este de obicei între 1% și 5%.

Cele mai frecvent întâlnite grade de forjare din oțel aliat includ:

• 4140 (oțel Cr-Mo): Rezistență la tracțiune de până la 1000 MPa în stare călită și călită. Folosit în gulerele de foraj pentru petrol și gaz, componente de apărare și arbori de transmisie auto.
• 4340 (oțel Ni-Cr-Mo): Unul dintre cele mai puternice oțeluri aliate de uz comun, cu rezistențe la tracțiune care depășesc 1400 MPa, realizabile prin tratament termic. Se găsește în trenul de aterizare a aeronavelor, arborii cotiți de mare capacitate și arborii de înaltă performanță.
• 8620: Un grad de întărire, popular pentru angrenaje și arbori cu came, unde un miez dur și o suprafață dură sunt necesare simultan.
• EN36 și EN24: Obișnuit în specificațiile din Marea Britanie/europene pentru piese forjate grele de inginerie, cum ar fi arbori de turbine și componente ale centralei nucleare.

Avantajul forjării oțelului aliat față de oțelul carbon este adâncimea călirii. Un 4140 bar cu un diametru de 100 mm poate fi întărit până la o microstructură uniformă, în timp ce un oțel carbon simplu de același diametru ar prezenta o scădere marcată a durității de la suprafață la miez.

Piese forjate din oțel inoxidabil: rezistență la coroziune sub sarcină mecanică

Piesele forjate din oțel inoxidabil conțin un minim de 10,5% crom în greutate, care formează un strat de oxid pasiv care rezistă la oxidare și coroziune. Procesul de forjare rafinează structura granulației oțelului inoxidabil într-un mod în care turnarea nu se poate replica, producând componente cu rezistență la oboseală și rezistență la impact superioare.

Principalele familii utilizate în forjarea oțelului inoxidabil sunt:

Forjarea din oțel inoxidabil 316L este deosebit de dominantă în procesarea farmaceutică și a alimentelor, deoarece conținutul scăzut de carbon minimizează riscul de sensibilizare în timpul sudării, iar adăugarea de molibden (2-3%) îmbunătățește semnificativ rezistența la pitting în mediile cu clorură. Gradul duplex 2205 oferă aproximativ de două ori puterea de curgere a 316L, la aproximativ 450 MPa minim, ceea ce permite modele de pereți mai subțiri și greutate redusă a componentelor fără a compromite durata de viață.

Piese forjate din oțel pentru scule: duritate extremă pentru aplicații de formare și tăiere

Oțelurile pentru scule sunt concepute special pentru a-și menține duritatea și forma sub solicitări mecanice extreme, abraziune și căldură. Atunci când sunt produse prin procesul de forjare, oțelurile pentru scule dezvoltă o structură de cereale rafinată, uniformă, care durează mult mai mult decât alternativele turnate sau laminate în aplicațiile de scule solicitante.

Piesele forjate din oțel pentru scule sunt grupate după sistemul de clasificare AISI:

• Seria H (oțel pentru scule de lucru la cald): Grade precum H13 și H11 sunt formulate pentru a rezista la înmuiere la temperaturi peste 500°C. H13 este standardul global pentru matrițele de turnare sub presiune, sculele de extrudare și matrițele de forjare la cald. Atinge 48-52 HRC după tratamentul termic, menținând în același timp rezistența adecvată pentru a supraviețui ciclurilor termice repetate.
• Seria D (lucrare la rece, crom ridicat): D2 conține aproximativ 12% crom și 1,5% carbon, oferindu-i o rezistență excepțională la uzură la temperatura camerei. Este utilizat pentru matrițe de ștanțare, scule de formare și poansonuri în care acuratețea dimensională pe serii de producție foarte mari este critică.
• Seria M (oțel de mare viteză): M2 și M42 își păstrează marginea de tăiere la temperaturi în care uneltele din oțel carbon și-ar fi pierdut toată duritatea. Combinația de wolfram, molibden și cobalt conferă lui M42 un avantaj de duritate la cald, care îl face de neînlocuit în burghie, robinete, freze și broșe.
• Seria P (oțel turnat): Proiectat pentru matrițe de injecție de plastic, P20 este unul dintre cele mai utilizate oțeluri forjate pentru matrițe. De obicei, este furnizat în stare preîntărită la 28-34 HRC, eliminând necesitatea tratamentului termic după prelucrare.

Forjarea oțelurilor pentru scule necesită un control precis al temperaturii. H13, de exemplu, trebuie forjat între 1010°C și 1150°C și trebuie răcit lent după forjare pentru a evita fisurarea. Practica necorespunzătoare de forjare introduce tensiuni reziduale și rețele grosiere de carbură care reduc dramatic duritatea.

Piese forjate din oțel microaliat: eficiență în formă aproape netă fără tratament termic

Oțelurile microaliate - numite și oțeluri HSLA (High Strength Low Alloy) în contexte de forjare - reprezintă o soluție de inginerie modernă care combină formabilitatea oțelului carbon cu niveluri de rezistență care necesitau anterior oțel aliat și tratament termic post-forjare. Adăugările cheie sunt vanadiu (0,05–0,15%), niobiu (0,02–0,05%) și titan, în cantități foarte mici, care precipită sub formă de carburi și nitruri fine în timpul răcirii controlate.

Avantajul comercial major este că piesele forjate din oțel microaliat pot atinge limite de curgere de 500–700 MPa fără călire și revenire, ceea ce elimină o etapă majoră de cost și timp în ciclul de producție. Producătorii de automobile au adoptat pe scară largă tipurile microaliate pentru biele, arborele cotit și fuzetele de direcție tocmai din acest motiv.

Gradele comune de forjare microaliate includ 38MnVS6, 46MnVS3 și SAE 1548V. Aceste calități sunt proiectate astfel încât operația de forjare și răcirea ulterioară controlată cu aer să atingă proprietățile mecanice finale într-un singur ciclu termic, înlocuind două operațiuni separate de cuptor. În cazul forjării auto de mare volum, acest lucru se traduce prin economii de energie de până la 30% pe piesă în comparație cu căile de călire și revenire.

O limitare este că oțelurile microaliate au ferestre de proces mai înguste decât oțelurile aliate convenționale. Temperatura de finisare a forjarii trebuie controlată cu atenție – de obicei între 900°C și 1050°C – pentru a asigura o întărire adecvată prin precipitare în timpul răcirii. Orice abatere de la microstructura țintă are ca rezultat proprietăți mecanice imprevizibile și o potențială respingere a întregului proces de forjare.

Piese forjate din oțel pe bază de nichel și rezistente la căldură pentru medii extreme

Dincolo de clasificările standard, există o categorie specializată de forjate din oțel rezistent la căldură și purtătoare de nichel pentru aplicații în care temperaturile de funcționare depășesc ceea ce oțelurile aliate convenționale pot tolera. Acestea includ calități rezistente la fluaj pentru generarea de energie și discuri pentru turbine aerospațiale, precum și oțeluri maraging pentru aplicații structurale de foarte mare rezistență.

Piese forjate din oțel rezistente la fluaj

Clasele precum P91 (9Cr-1Mo-V) și P92 sunt utilizate pe scară largă în colectoarele de abur forjate, corpurile de supape și carcasele turbinelor din centralele electrice pe cărbune și gaz care funcționează la temperaturi peste 600°C. Piesele forjate P91 sunt proiectate pentru a rezista la fluaj - deformarea lentă, dependentă de timp sub sarcină susținută la temperatură ridicată - cu o durată de viață minimă la rupere prin fluaj de 100.000 de ore în condiții de funcționare. Conținutul lor de crom oferă, de asemenea, rezistență la oxidare pe care oțelul carbon simplu nu o poate egala peste 450°C.

Maraging Steels

Oțelurile Maraging conțin 18% nichel și un conținut foarte scăzut de carbon, obținând rezistența lor extremă - limitele de curgere de la 1400 la peste 2400 MPa sunt realizabile — din precipitarea compușilor intermetalici în timpul tratamentului termic de îmbătrânire. Componentele din oțel maraging forjat sunt utilizate în carcasele motoarelor de rachete aerospațiale, echipamentele de oprire a aeronavelor și sculele ultra-înalte. În ciuda rezistenței lor, ele rămân destul de dure și pot fi prelucrate înainte de îmbătrânire în timp ce sunt încă într-o stare relativ moale.

Cum afectează procesul de forjare a oțelului proprietățile materialului în funcție de tipul de oțel

Procesul de forjare în sine - indiferent dacă matriță deschisă, matriță închisă, laminare cu inele sau forjare izotermă - interacționează diferit cu fiecare tip de oțel. Înțelegerea acestor interacțiuni ajută la explicarea de ce selecția materialelor și selecția proceselor nu pot fi separate.

În forjarea oțelului cu matriță închisă, forțe mari de deformare sunt aplicate unei țagle închise, producând piese de formă aproape netă, cu un flux continuu de cereale care urmează geometria componentei. Acest flux de cereale este responsabil pentru avantajul rezistenței la oboseală și la impact pe care piesele forjate le dețin față de bara prelucrată sau piesele turnate. O biela prelucrată din bară întrerupe fluxul de cereale la fiecare suprafață prelucrată; o biela forjată menține continuitatea neîntreruptă a cerealelor de la capăt la capăt.

Intervalul de temperatură de forjare variază semnificativ între tipurile de oțel:

• Oțeluri carbon și slab aliate: de obicei 1100°C – 1250°C pentru forjare la cald
• Oțeluri inoxidabile (austenitice): 1100°C – 1200°C, cu răcire mai lentă pentru a evita sensibilizarea
• Oțeluri pentru scule: 1010°C – 1150°C cu răcire lentă obligatorie în cuptor sau mediu izolator
• Oțeluri maraging: 1100°C – 1200°C, învechite după forjare la 480°C timp de 3–6 ore
• Duplex inoxidabil: 1100°C – 1180°C, urmat de stingerea cu apă pentru a menține echilibrul fazelor

Forjarea la cald - realizată între aproximativ 650°C și 950°C - câștigă acțiune pentru oțelurile cu carbon mediu și tipurile microaliate, unde sunt necesare toleranțe dimensionale mai strânse decât poate obține forjarea la cald, fără cerințele severe de forjare la rece. Forjarea la rece a oțelului, rezervată în mod obișnuit pentru clasele cu conținut scăzut de carbon, realizează cel mai bun finisaj al suprafeței și precizie dimensională, dar necesită presiuni de forjare substanțial mai mari.

Selectarea gradului potrivit de forjare a oțelului: un cadru practic

Selectarea calității corecte de oțel forjat necesită echilibrarea mai multor factori concurenti. Nici un singur grad nu optimizează toate proprietățile simultan. Următorul cadru surprinde variabilele de decizie cele mai relevante pentru aplicațiile industriale:

1. Cerinte mecanice: Definiți limita de curgere minimă, duritatea, energia de impact (valori Charpy) și durata de viață la oboseală. Acest lucru restrânge categoria imediat - dacă aveți nevoie de limită de curgere de 1200 MPa, oțelul carbon este eliminat; dacă 400 MPa este adecvat, oțelul aliat este un cost inutil.
2. Expunerea la mediu: Mediile cu clorură elimină majoritatea oțelurilor carbon și slab aliate, dacă nu sunt acoperite. Temperatura de operare ridicată exclude oțelul carbon peste aproximativ 400°C și necesită clase rezistente la fluaj cu lagăre de crom.
3. Dimensiunea secțiunii și călibilitatea: Piesele forjate cu secțiune transversală mare (peste 100 mm diametru) în servicii critice au nevoie de grade de oțel aliat cu o călibilitate suficientă pentru a obține proprietăți uniforme prin secțiune. Oțelul carbon va avea o carcasă dură și un miez moale în secțiuni groase.
4. Prelucrare și prelucrare în aval: Dacă prelucrarea extensivă urmează forjării, calitățile cu sulf adăugat pentru proprietățile de prelucrare liberă reduc timpul ciclului, deși cu un anumit sacrificiu față de duritatea transversală.
5. Volumul și costul: Pentru volume de producție foarte mari, calitățile microaliate care elimină tratamentul termic post-forjare oferă reduceri semnificative de costuri. Pentru piese de specialitate în loturi mici, costul tratamentului termic este o fracțiune mai mică din costul total al piesei, astfel încât clasele de aliaj de înaltă performanță sunt mai fezabile.

În practică, majoritatea inginerilor respectă codurile de proiectare aplicabile, cum ar fi ASME, EN 10250 sau ASTM A668, care specifică materiale permise pentru anumite categorii de servicii. Aceste coduri restrâng selecția la o listă scurtă de clase de forjare de oțel calificate care au fost validate pentru condițiile relevante de serviciu prin decenii de experiență pe teren și teste standardizate.

Utilizarea gradului de forjare specifică industriei

Diferite sectoare au convergit spre materialele de forjare din oțel preferate, pe baza datelor de performanță și a cerințelor de reglementare de decenii. Înțelegerea acestor norme industriale oferă un punct de plecare practic pentru munca de specificare.

Oțel forjat pentru automobile

Sectorul auto consumă cel mai mare volum de piese forjate din oțel la nivel global. Arborii cotiți ai autoturismelor sunt forjați în principal din oțeluri microaliate cu carbon mediu (38MnVS6) sau oțel de călire și revenire 1045. Arborii cotiți pentru camioane grele folosesc oțeluri aliate 4340 sau similare nichel-crom-molibden pentru performanța lor superioară la oboseală la puteri specifice mai mari. Bielele s-au mutat substanțial la modele cu fracturi, folosind oțel cu conținut ridicat de carbon C70S6, care permite ca capacul să fie rupt după forjare și apoi reasamblat cu o precizie extraordinară - eliminarea operațiunilor de prelucrare și reducerea costului de producție a bielei cu aproximativ 15-20% comparativ cu măcinarea și măcinarea tradiționale.

Oțel forjat pentru petrol și gaz

Mediile de serviciu acru – unde este prezentă hidrogen sulfurat – impun cerințe deosebit de stricte pentru oțelul forjat. NACE MR0175/ISO 15156 guvernează selecția materialelor pentru serviciul acru și limitează duritatea la maximum 22 HRC pentru majoritatea oțelurilor carbon și slab aliate pentru a preveni fisurarea prin stres cu sulfuri. F22 (2,25Cr-1Mo) și F5 (5Cr-0,5Mo) sunt tipuri standard de forjare din aliaje pentru corpurile de supape și flanșe în aplicații la temperaturi înalte, la înaltă presiune la cap de puț și la conducte.

Piese forjate din oțel aerospațial

Componentele trenului de aterizare sunt printre cele mai solicitante din punct de vedere structural din oțel forjat realizate. Oțelul 300M (un 4340 modificat cu adaosuri de siliciu și vanadiu) este materialul predominant al trenului de aterizare, atingând rezistențe la tracțiune de 1930 MPa sau mai mult. AerMet 100 și alte oțeluri de ultra-înaltă rezistență împing rezistența la tracțiune peste 1965 MPa, îmbunătățește în același timp duritatea la rupere în comparație cu clasele anterioare de înaltă rezistență. Fiecare forjare aerospațială este supusă testării 100% cu ultrasunete și adesea inspecției cu particule magnetice, fiind necesară trasabilitatea la căldură topită și lotul de forjare.

Generare de energie și forjare nucleare

Piesele forjate cu rotor de turbină mari cântăresc între 5 și 200 de tone și sunt produse din oțeluri slab aliate, cum ar fi 26NiCrMoV11-5 sau 30CrMoNiV5-11. Aceste piese forjate necesită niveluri de sulf și fosfor strict controlate (de obicei sub 0,005% fiecare) pentru a asigura rezistență ridicată la impact la temperatura de funcționare a turbinei. Piesele forjate pentru vasele sub presiune ale reactoarelor nucleare folosesc A508 Grad 3 (echivalent cu 20MnMoNi4-5 în standardele europene), un grad cu un istoric lung de validare de reglementare și documentație extinsă Charpy și tenacitatea la fractură cerută de codurile de securitate nucleară.

Standarde de calitate și testare pentru oțel forjat

Indiferent de gradul de forjare a oțelului, asigurarea calității urmează un model consecvent guvernat de standardele internaționale. Cele mai menționate standarde pentru piese forjate din oțel includ ASTM A668 (forjate generale din oțel aliat), ASTM A182 (flanșe și fitinguri din oțel aliat), EN 10250 (piese forjate din oțel cu matriță deschisă pentru inginerie generală) și API 6A (echipament pentru cap de puț și pentru pomul de Crăciun).

Verificările standard de calitate pentru componentele din oțel forjat includ:

• Testare mecanica: Întindere, curgere, alungire, reducerea suprafeței și impact Charpy (la temperaturi specificate până la -196 °C în unele aplicații criogenice)
• Verificarea durității: Duritatea Brinell (HBW) verificată pe secțiuni transversale reprezentative și, uneori, duritatea traversează pentru a confirma călirea totală
• Testare cu ultrasunete (UT): Inspecție volumetrică 100% pentru defectele subterane, cu criterii de acceptare referite la dimensiuni echivalente ale găurilor cu fund plat variind de obicei de la FBH 2 mm la FBH 6 mm, în funcție de specificație
• Verificarea compozitiei chimice: Analiza oală și a produsului pentru a confirma conformitatea cu gradul, adesea cu limite mai stricte asupra elementelor reziduale decât cer standardul de bază
• Examinare macro și micro: Gravare în secțiune transversală pentru a dezvălui fluxul de cereale, segregarea și soliditatea internă; examinarea metalografică pentru confirmarea mărimii granulelor și a microstructurii

Piesele forjate care nu testează cu ultrasunete după tratamentul termic trebuie să fie casate sau reprocesate - nu există nicio opțiune de reparare a defectelor interne într-o forjare solidă. Acest lucru face ca selecția de țagle de oțel curate, degazate în vid și controlul atent al procesului în timpul forjarii să fie critice pentru obținerea unor randamente acceptabile, în special în piesele forjate mari din oțel aliat pentru aplicații energetice și de apărare.
