Din ce elemente este fabricat oțelul: răspunsul direct
Oțelul este în principiu un aliaj de fier și carbon , carbonul reprezentând de obicei între 0,02% și 2,14% din greutatea totală. Dincolo de aceste două elemente de bază, majoritatea oțelului comercial conține și mangan, siliciu, fosfor și sulf în cantități diferite, împreună cu elemente de aliere adăugate intenționat, cum ar fi crom, nichel, molibden, vanadiu, cupru, bor, titan și niobiu. În oțelul carbon simplu, fierul reprezintă aproximativ 98% până la 99,5% din material, în timp ce în clasele de aliaje utilizate pentru forjare din oțel și componentele mașinilor grele, conținutul de fier poate scădea la 70% sau mai puțin odată ce cromul, nichelul și alte elemente sunt amestecate în procente mai mari. Combinația exactă de elemente determină dacă un lot de oțel devine o placă structurală moale, oțel de scule întărit, oțel inoxidabil rezistent la coroziune sau un aliaj forjat conceput pentru a supraviețui solicitărilor mecanice extreme.
Înțelegerea acestui machiaj elementar contează, deoarece fiecare element suplimentar schimbă modul în care oțelul se comportă în timpul topirii, rulării și forjarii. Un cumpărător care aprovizionează flanșe, arbori sau roți dințate forjate trebuie să cunoască nu doar numele clasei, ci și intervalele procentuale reale ale fiecărui element, deoarece aceste numere dictează duritatea, ductilitatea, sudarea, prelucrabilitatea și rezistența la uzură pe termen lung. În practică, nu există două călduri de oțel identice din punct de vedere chimic până la ultima virgulă zecimală, motiv pentru care fabricile emit o înregistrare a compoziției specifice căldurii pentru fiecare lot care părăsește cuptorul.
Restul acestui ghid parcurge fiecare element individual, explică modul în care aceste elemente interacționează odată ce oțelul este încălzit și modelat prin forjare și se închide cu un tabel de referință detaliat și întrebări frecvente care acoperă cele mai frecvente puncte de confuzie în care cumpărătorii și inginerii se confruntă atunci când citesc o fișă de compoziție chimică.
Fier și carbon: cele două elemente de bază
Fierul este metalul de bază care conferă oțelului volumul său, dar fierul pur în sine este relativ moale și nu are rezistența necesară pentru utilizarea structurală sau mecanică. Adăugarea de carbon transformă fierul în oțel prin blocarea atomilor de carbon în rețeaua cristalină a fierului, un proces care restricționează mișcarea dislocațiilor în interiorul metalului și crește dramatic duritatea și rezistența la tracțiune. Această relație nu este liniară pe întregul interval. Oțelul cu conținut scăzut de carbon, uneori numit oțel moale, reține carbonul între aproximativ 0,05% și 0,25% și rămâne suficient de moale pentru a se îndoi, suda și prelucra cu ușurință. Oțelul cu carbon mediu are între 0,25% și 0,60% carbon și atinge un echilibru între rezistență și lucrabilitate, motiv pentru care clase precum 1045 și 4140 sunt alegeri comune pentru piesele auto și industriale forjate. Oțelul cu conținut ridicat de carbon urcă la 0,60% până la 1,50% carbon și este apreciat pentru margini tăiate și suprafețe de uzură, deși devine vizibil mai greu de sudat sau îndoit fără crăpare.
Fierul în sine există în mai multe forme de cristal, în funcție de temperatură, iar acest comportament este motivul pentru care carbonul are un efect atât de mare asupra oțelului. Sub aproximativ 912°C, fierul deține un aranjament cubic centrat pe corp numit ferită, care poate dizolva doar o mică fracțiune dintr-un procent de carbon. Între aproximativ 912°C și 1394°C, fierul se schimbă într-un aranjament cubic centrat pe față numit austenită, care poate dizolva mult mai mult carbon, până la aproximativ 2,14% la maxim. Această diferență de solubilitate este ceea ce permite tratamentului termic să funcționeze: încălzirea oțelului în intervalul de austenită dizolvă carbonul în mod uniform în întreaga structură, iar apoi răcirea rapidă captează acel carbon într-un aranjament tensionat, suprasaturat numit martensită, care este extrem de dur, dar fragil dacă nu este temperat ulterior.
De ce conținutul de carbon nu poate fi pur și simplu maximizat
Creșterea conținutului de carbon crește rezistența la curgere și duritatea, dar are un cost direct pentru ductilitate, duritate la impact și sudabilitate. Odată ce conținutul de carbon trece de aproximativ 0,23%, îmbinările sudate devin predispuse la fisurare, cu excepția cazului în care se utilizează preîncălzirea și răcirea controlată. Acesta este unul dintre motivele pentru care oțelurile structurale destinate sudării sunt menținute sub 0,25% carbon, în timp ce operațiunile de forjare a oțelului care produc componente nesudate, tratate termic pot împinge carbonul mai mult pentru a obține o duritate superioară după călire și revenire. Inginerii se referă la acest compromis în mod constant atunci când selectează un grad, deoarece o piesă care are nevoie atât de rezistență, cât și de capacitatea de a absorbi impactul brusc fără a se sparge, cum ar fi un arbore cotit forjat sau un știft structural, de obicei aterizează în intervalul mediu de carbon, mai degrabă decât în oricare dintre extreme.
Cum se măsoară și se verifică conținutul de carbon
Producătorii moderni de oțel verifică conținutul de carbon folosind spectrometria de emisie optică, unde o mică scânteie este lovită pe o probă lustruită și lumina emisă este analizată pentru a identifica și cuantifica fiecare element prezent în câteva secunde. Analiza arderii este utilizată ca o verificare secundară pentru carbon și sulf în mod specific, arderea unei probe mici într-o atmosferă controlată de oxigen și măsurând dioxidul de carbon rezultat. Ambele metode au înlocuit tehnicile mai vechi de titrare chimică umedă aproape în întregime, deoarece sunt mai rapide și repetabile în volume mari de producție, ceea ce contează enorm pentru operațiunile de forjare care necesită căldură chimică constantă după căldură.
| Clasificarea oțelului | Gama de conținut de carbon | Aplicație tipică |
|---|---|---|
| Cu conținut scăzut de carbon (ușor) | 0,05% - 0,25% | Panouri de caroserie auto, grinzi structurale |
| Carbon mediu | 0,25% - 0,60% | Arborii forjați, roți dințate, arbori cotiți |
| Înalt carbon (instrument) | 0,60% - 1,50% | Scule de tăiere, matrițe, lame |
| Carbon ultra ridicat | 1,25% - 2,00% | Componente de uzură de specialitate, sârmă |
| Prag de fontă | Peste 2,14% | Nu mai este clasificat ca oțel |
Urme și elemente reziduale care încă contează
Nu fiecare element din oțel este adăugat intenționat. Fosforul și sulful intră în amestec ca produse secundare reziduale ale minereului brut și deșeurilor utilizate la topire, iar morile lucrează pentru a menține ambele sub limite stricte din cauza cât de perturbatoare sunt pentru performanța mecanică.
Fosfor
Fosfor segregates toward grain boundaries during solidification, making the steel brittle at room temperature, a defect known as cold shortness. Most specifications cap phosphorus at 0.04% or lower, since even small increases can cause forged parts to crack under impact loading. Free-machining steel grades are a notable exception, where phosphorus is intentionally raised alongside sulfur to make chip formation easier during high-speed machining, trading some toughness for improved cutting performance.
sulf
sulf causes the opposite problem at high temperature, known as hot shortness, where the steel becomes crumbly and prone to tearing during hot rolling or forging. Manganese is deliberately added in a ratio to sulfur content specifically to neutralize this effect by forming manganese sulfide inclusions instead of the more damaging iron sulfide, which has a much lower melting point and would otherwise sit at grain boundaries as a liquid film during hot working.
Oxigen, azot și hidrogen
Urmele de gaze absorbite în timpul topirii pot afecta și calitatea oțelului. Oxigenul formează incluziuni nemetalice care slăbesc matricea, azotul poate provoca fragilizarea îmbătrânirii în timp, iar hidrogenul este notoriu pentru că provoacă fisurare întârziată în secțiunile groase forjate dacă nu este îndepărtat prin degazare în vid înainte ca oțelul să fie turnat și forjat. Practicile moderne de rafinare a cuptorului cu arc electric și a oalelor au făcut controlul acestor urme de gaze mult mai precis decât în ultimele decenii, ceea ce face parte din motivul pentru care componentele din oțel forjat produse astăzi au proprietăți mecanice mai consistente decât piesele echivalente fabricate cu o generație în urmă.
Alte elemente reziduale
Producția de oțel pe bază de deșeuri, care furnizează acum o mare parte din producția globală, poate introduce mici cantități reziduale de staniu, arsenic și antimoniu transportate din surse mixte de deșeuri. Aceste elemente nu sunt adăugate în mod intenționat și rămân în mod obișnuit sub 0,05% fiecare, dar în combinație pot contribui la fragilizarea prin temperare în secțiunile grele forjate care suferă o răcire lentă printr-un interval de temperatură intermediar specific. Producătorii care furnizează piese forjate critice monitorizează totalul combinat al acestor elemente tramp, mai degrabă decât să le trateze pe fiecare izolat.
Cum elementele modelează microstructura internă a oțelului
Procentele fiecărui element contează mai puțin de la sine decât modul în care influențează structura cristalină microscopică care se formează pe măsură ce oțelul se răcește. Patru structuri apar în mod repetat în orice discuție despre performanța oțelului forjat.
Ferită
Ferită is the soft, magnetic, body-centered cubic form of iron that dominates low carbon steel at room temperature. It offers excellent ductility but limited strength on its own, which is why pure ferritic structures are typically reserved for parts that prioritize formability over hardness.
Perlita
Perlita is a layered structure of alternating ferrite and iron carbide that forms as medium and high carbon steel cools slowly from the austenite range. The fine, alternating layers give pearlite a useful balance of strength and moderate ductility, and it is the dominant structure in normalized medium carbon forgings that are not further heat treated.
martensite
martensite forms when austenite is cooled too quickly for carbon atoms to escape the crystal lattice in an orderly way, trapping them in a highly strained structure that is very hard but brittle. Nearly every quenched and tempered forging, including 4140 and 4340 components, passes through a martensitic stage before tempering reduces the brittleness while retaining most of the added strength.
Bainite
Bainitul se formează la viteze de răcire între cei care produc perlită și cei care produc martensită și oferă o combinație atrăgătoare de rezistență și duritate fără etapa de temperare necesară martensita. Elementele de aliere precum manganul, cromul și molibdenul măresc fereastra vitezei de răcire în care se formează bainita, oferind inginerilor de forjare mai multă flexibilitate în secțiunile groase, unde miezul se răcește mai lent decât suprafața.
Fiecare element de aliere discutat mai devreme în acest ghid își câștigă în cele din urmă locul într-o specificație de oțel datorită modului în care schimbă limitele dintre aceste patru structuri, fie prin încetinirea vitezei de răcire necesară pentru a evita perlita, prin stabilizarea austenitei la temperaturi mai scăzute, fie prin fixarea granițelor de granule, astfel încât orice structură care se formează să rămână fină și uniformă, mai degrabă decât grosieră.
Fabricarea oțelului și rafinarea: cum este controlat conținutul elementului
Procentele elementelor nu sunt pur și simplu amestecate ca o rețetă. Ele sunt rezultatul final al unei secvențe de pași de rafinare care elimină sau adaugă fiecare elemente specifice într-o ordine controlată.
- Încărcarea materiilor prime începe fie cu minereu de fier redus într-un furnal pentru a produce fontă lichidă, fie cu deșeuri de oțel reciclate topite într-un cuptor cu arc electric, cu alegerea între rute determinată în mare măsură de costurile energetice regionale și de disponibilitatea deșeurilor.
- Rafinarea primară într-un cuptor cu oxigen de bază sau un cuptor cu arc electric sufla oxigenul prin topitură pentru a îndepărta excesul de carbon, siliciu și fosfor din fierul brut, coborând compoziția către o țintă aspră înainte de a începe ajustările mai fine.
- Urmează metalurgia cu oală, în care topitura este transferată într-un vas separat și se fac adaosuri precise de mangan, crom, nichel, molibden și alte elemente de aliere pentru a atinge chimia țintă exactă pentru gradul dorit.
- Degazarea în vid îndepărtează hidrogenul dizolvat, azotul și oxigenul rezidual, ceea ce este deosebit de critic pentru oțelul destinat secțiunilor forjate mari, unde gazul prins poate provoca descuamări interne sau fisuri odată ce piesa se răcește.
- Turnarea continuă solidifică topitura rafinată în țagle, flori sau plăci, iar o probă din această etapă devine analiza oficială a căldurii care se deplasează cu materialul prin laminare și, eventual, în atelierul de forjare.
Fiecare dintre aceste etape există în mod specific pentru a controla conținutul elementului într-o bandă îngustă și orice scurtătură luată într-o etapă apare mai târziu ca o inconsecvență pe care o presă de forjare o va expune imediat sub formă de fisurare a suprafeței sau curgere neuniformă a granulelor.
Cum se comportă conținutul elementului în timpul procesului de forjare a oțelului

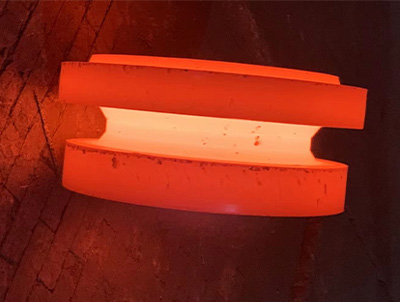

Forjarea oțelului remodelează o țagle încălzită folosind forța de compresiune, iar compoziția elementară a acelei țagle guvernează în mod direct modul în care aceasta răspunde sub ciocan sau presă. Înțelegerea acestei secvențe ajută la explicarea de ce specificațiile de forjare fac referire la chimia exactă, mai degrabă decât la doar un nume de grad.
- Tagla este încălzită în intervalul de temperatură austenitic, de obicei între 1100°C și 1250°C pentru calitățile de carbon mediu și aliaje scăzute, unde structura fier-carbon devine suficient de moale pentru a se deforma fără crăpare.
- Carbonul și elementele de aliaj precum cromul și molibdenul ridică temperatura la care materialul începe să se înmoaie, motiv pentru care țaglele de forjare cu aliaje mai mari necesită un control mai strict al cuptorului pentru a evita fie subîncălzirea, care riscă crăparea, fie supraîncălzirea, care îngroșează structura granulelor.
- În timpul deformării, elemente precum vanadiul și niobiul granulele de granule au loc, menținând structura cristalină fină chiar și atunci când metalul este comprimat și remodelat, ceea ce îmbunătățește în mod direct rezistența și durata de viață la oboseală a forjarii finite.

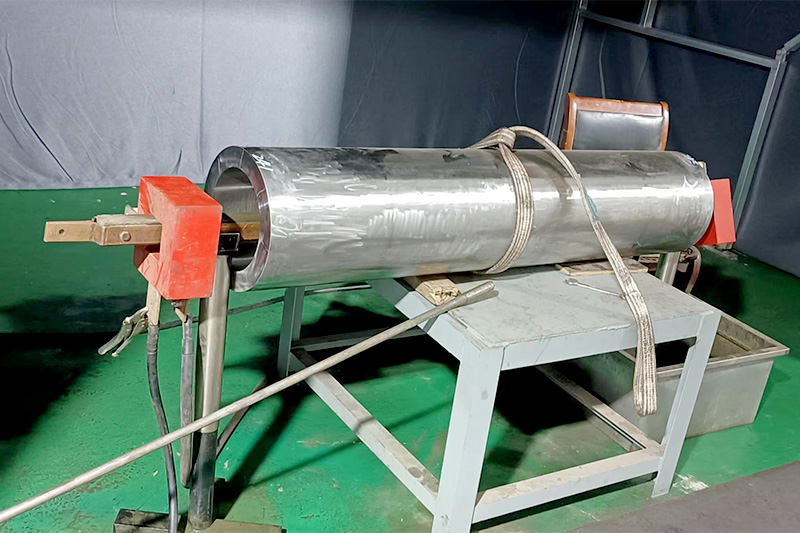

- După forjare, piesa este răcită și adesea tratată termic. Conținutul de molibden și crom determină cât de adânc poate fi întărită piesa în timpul călirii, în timp ce conținutul de mangan influențează modul în care oțelul răspunde la revenire ulterioară.
- sulf and phosphorus levels are checked before forging begins, since forgings with excess sulfur are prone to internal tearing under the compressive stress of the hammer, and excess phosphorus increases the risk of cracking once the part cools below its ductile-to-brittle transition point.
Acesta este motivul pentru care furnizorii de forjare publică de obicei o fișă completă de compoziție chimică împreună cu datele despre proprietățile mecanice, mai degrabă decât să se bazeze doar pe desemnarea calității. Două loturi etichetate cu aceeași calitate se pot comporta în continuare diferit în presă dacă raportul lor mangan-sulf sau conținutul de oligoelemente variază chiar și ușor.
Fluxul cerealelor și distribuția elementelor
Un beneficiu unic al forjării, în comparație cu turnarea sau prelucrarea din bară, este că deformarea compresivă aliniază structura granulară internă de-a lungul formei piesei finite, mai degrabă decât să o taie peste ea. Elementele de aliere care rafinează dimensiunea granulelor, în special vanadiul, titanul și niobiul, amplifică acest beneficiu, deoarece o dimensiune mai fină a granulelor de pornire se traduce într-o linie de curgere mai continuă, de integritate mai mare, odată ce piesa este complet forjată, care este motivul principal pentru care componentele forjate depășesc în mod constant echivalentele turnate sau prelucrate în aplicații critice pentru oboseală, cum ar fi arbori cotit, arbori cotiți și arbori cotiți, arbori cotiți și biele.
Controlul temperaturii în diferite familii de aliaje
Taglele simple din oțel carbon tolerează o fereastră de temperatură de forjare relativ largă, dar pe măsură ce conținutul de crom, molibden și nichel crește, acea fereastră se îngustează considerabil. Oțelul de scule înalt aliat și țaglele din oțel inoxidabil trebuie adesea să rămână într-o bandă îngustă de 50°C pentru a evita fie deformarea incompletă la capătul inferior, fie creșterea excesivă a granulelor și topirea potențială incipientă a incluziunilor cu punct de topire scăzut la capătul superior. Acesta este unul dintre motivele pentru care atelierele de forjare specializate în prelucrarea inoxului sau a aliajelor înalte mențin instrumente mai strânse ale cuptorului și verificări ale temperaturii mai frecvente decât atelierele care se concentrează exclusiv pe oțel carbon simplu.
Compoziția elementelor în clasele comune de oțel
Sistemele de denumire a clasei de oțel, în special codurile din patru cifre AISI și SAE, sunt construite direct în jurul conținutului elementului. Citirea corectă a unui număr de calificare dezvăluie cea mai mare parte din ce este fabricat oțelul, fără a avea nevoie de un raport complet de laborator. În sistemul standard cu patru cifre, primele două cifre indică elementul sau familia de aliere primară, în timp ce ultimele două cifre aproximează conținutul de carbon în sutimi de procent, astfel încât un grad ca 4140 semnalează o familie de aliaje de crom-molibden cu aproximativ 0,40% carbon.
| Nota | Carbon | Elemente cheie de aliere | Utilizare comună |
|---|---|---|---|
| 1018 | 0,18% | Mn 0,60% - 0,90% | Arbore general, piese cu efort redus |
| 1045 | 0,45% | Mn 0,60% - 0,90% | Roți dințate, osii forjate |
| 4130 | 0,28% - 0,33% | Cr 0,80% - 1,10%, Mo 0,15% - 0,25% | Tuburi forjate, fitinguri, piese aerospațiale |
| 4140 | 0,38% - 0,43% | Cr 0,80% - 1,10%, Mo 0,15% - 0,25% | Arbore forjate, scule, fitinguri |
| 4340 | 0,38% - 0,43% | Ni 1,65% - 2,00%, Cr 0,70% - 0,90%, Mo 0,20% - 0,30% | Piese puternic solicitate de oboseală |
| 8620 | 0,18% - 0.23% | Ni 0,40% - 0,70%, Cr 0,40% - 0,60%, Mo 0,15% - 0,25% | Roți dintate forjate carburate, știfturi |
| 304 Inoxidabil | 0,08% max | Cr 18% - 20%, Ni 8% - 10,5% | Fitinguri rezistente la coroziune, vase |
| Inoxidabil 316 | 0,08% max | Cr 16% - 18%, Ni 10% - 14%, Mo 2% - 3% | Piese forjate pentru prelucrare marină și chimică |
| Oțel pentru scule H13 | 0,32% - 0,45% | Cr 4,75% - 5,50%, Mo 1,10% - 1,75%, V 0,80% - 1,20% | Matrice de turnare sub presiune forjată și prelucrată |
Observați cum conținutul de fier nu este niciodată enumerat direct în aceste tabele. Este pur și simplu înțeles ca restul odată ce carbonul, manganul, cromul, nichelul și alte elemente sunt scăzute din 100%, motiv pentru care fierul este uneori numit elementul de echilibru pe o fișă de compoziție chimică.
Familia din oțel inoxidabil: Variațiile elementelor explicate
Oțelul inoxidabil nu este un singur material, ci o familie de aliaje grupate în funcție de modul în care elementele lor aranjează structura cristalină subiacentă. Înțelegerea acestor subfamilii clarifică de ce procentele elementelor se schimbă atât de mult între clase, încât toate se încadrează sub aceeași etichetă generală de inox.
Oțel inoxidabil austenitic
Calitățile austenitice, cum ar fi 304 și 316, se bazează pe un conținut ridicat de nichel, de obicei 8% sau mai mult, pentru a menține structura austenită stabilă chiar și la temperatura camerei, mai degrabă decât să se transforme în ferită la răcire. Acest lucru conferă inoxidabilului austenitic o ductilitate și duritate excelente, împreună cu avantajul suplimentar de a fi nemagnetic, deși nu poate fi întărit prin tratament termic așa cum o pot face oțelurile forjate carbon și slab aliate.
Oțel inoxidabil feritic
Calitățile feritice mențin conținutul de nichel scăzut sau absent în totalitate și se bazează numai pe crom, de obicei între 10,5% și 18%, pentru a oferi rezistență la coroziune. Deoarece aceste clase rămân magnetice și nu pot fi întărite semnificativ prin tratament termic, ele sunt alese mai mult pentru rezistența la coroziune rentabilă în aplicații structurale mai puțin solicitante decât pentru componentele forjate de înaltă rezistență.
Oțel inoxidabil martensitic
Calitățile inoxidabile martensitice combină un conținut moderat de crom, de obicei 12% până la 18%, cu suficient carbon pentru a permite același răspuns de călire și călire utilizat în oțelul carbon și slab aliat. Acest lucru face din inoxidabilul martensitic familia preferată pentru componentele inoxidabile forjate care necesită atât rezistență la coroziune, cât și duritate ridicată, cum ar fi componentele supapelor, tacâmurile și anumiți arbori de pompă.
Oțel inoxidabil duplex
Calitățile duplex echilibrează părți aproximativ egale de austenită și ferită controlând cu atenție cromul, nichelul și azotul împreună, producând o structură care combină rezistența claselor feritice cu o mare parte din duritatea și sudarea gradelor austenitice. Acest echilibru face ca inoxidabilul duplex să fie din ce în ce mai comun în fitingurile forjate offshore și pentru procesare chimică, care se confruntă atât cu sarcini mecanice mari, cât și în medii agresive corozive.
Oțel pentru scule și elemente din aliaj de înaltă performanță
Oțelul pentru scule reprezintă capătul îndepărtat al complexității aliajului, unde mai multe elemente puternice care formează carbură sunt combinate în mod deliberat pentru a obține rezistență la uzură și rezistență la căldură mult peste ceea ce poate oferi oțelul aliat standard.
Oțel pentru scule de lucru la rece
Gradele de lucru la rece, cum ar fi D2, se bazează pe un conținut ridicat de crom, adesea 11% până la 13%, combinat cu carbon ridicat pentru a forma carburi de crom dure abundente în întreaga microstructură. Aceste carburi conferă oțelului o rezistență excepțională la uzura abrazivă în aplicații cum ar fi matrițele de șablonare și lamele de forfecare, deși volumul mare de carbură poate face materialul mai fragil decât oțelul de scule mai slab aliat.
Oțel pentru scule de lucru la cald
Calitățile de lucru la cald, cum ar fi H13, folosesc cromul, molibdenul și vanadiul împreună pentru a rezista la înmuiere la temperaturile ridicate întâlnite în matrițele de turnare sub presiune și forjare. Deoarece aceste matrițe sunt încălzite și răcite în mod repetat pe măsură ce metalul fierbinte este presat sau turnat împotriva lor, rezistența la oboseala termică contează la fel de mult ca și duritatea brută, motiv pentru care echilibrul elementelor din oțelul pentru prelucrare la cald favorizează rezistența susținută la temperatură ridicată față de duritatea maximă la temperatura camerei.
Oțel de mare viteză
Oțelul de mare viteză împinge și mai mult conținutul de aliaj, combinând tungstenul sau molibdenul cu vanadiul și uneori cobaltul pentru a menține o muchie ascuțită chiar dacă frecarea crește temperatura sculei în timpul prelucrării cu viteză mare. Numele reflectă avantajul inițial oferit de aceste calități față de oțelul de scule din carbon simplu mai vechi, care și-a pierdut duritatea și s-a tocit rapid odată cu creșterea vitezei de tăiere și a căldurii rezultate.
Echivalent carbon: combinarea elementelor într-un singur număr
Deoarece atât de multe elemente influențează întăribilitatea și sudarea simultan, metalurgiștii folosesc o singură cifră combinată numită echivalent carbon sau CE, pentru a rezuma efectul general al chimiei complete într-o singură valoare. O versiune utilizată pe scară largă a formulei adaugă carbon la fracțiile de conținut de mangan, crom, molibden, nichel și cupru.
CE = %C (%Mn / 6) ((%Cr %Mo %Ni) / 15) (%Cu / 40)
Un echivalent de carbon mai mare înseamnă că oțelul este mai rezistent la deformare și se uzează mai bine, dar înseamnă, de asemenea, că materialul este mai susceptibil la fisurarea indusă de hidrogen în timpul sudării și necesită preîncălzire înainte de realizarea oricărei îmbinări de sudură. Componentele forjate care mai târziu vor fi sudate într-un ansamblu mai mare, cum ar fi duzele pentru vase sub presiune sau conexiunile structurale, sunt adesea specificate cu un plafon maxim echivalent de carbon, mai degrabă decât cu un procent maxim de carbon, deoarece acest număr unic surprinde efectul combinat al fiecărui element deodată.
Ca punct de referință practic, oțelul simplu cu conținut scăzut de carbon produce de obicei un echivalent de carbon sub 0,35, care se sudează cu ușurință cu preîncălzire minimă. Gradele de aliaje reduse cu carbon mediu, cum ar fi 4140, ajung de obicei între 0,55 și 0,70, necesitând preîncălzire moderată și temperatură controlată între treceri în timpul sudării. Oțelul de scule și gradele de forjare înalt aliate pot împinge echivalentul de carbon peste 0,90, moment în care sudarea este în general evitată cu totul în favoarea îmbinării mecanice sau a înlocuirii piesei forjate ca o singură piesă.
De ce contează controlul precis al elementelor pentru piesele din oțel forjat
O operațiune de forjare aplică o forță de compresiune enormă unei țagle încălzite și orice inconsecvență în distribuția elementului se manifestă imediat ca fisurare, ruptură sau flux neuniform al cerealelor. Morile care furnizează țagle pentru forjare au de obicei toleranțe mai strânse la mangan, sulf și fosfor decât morile care produc oțel pentru plăci simple laminate, deoarece procesul de forjare concentrează orice slăbiciune în punctul de deformare maximă. O țagla cu sulf ușor ridicat care nu ar cauza nicio problemă vizibilă într-o foaie laminată se poate despărți complet atunci când este lovită sub un ciocan de forjare.
Acesta este, de asemenea, motivul pentru care furnizorii de forjare reputați testează fiecare căldură de oțel și păstrează înregistrarea compoziției chimice pentru fiecare lot, în loc să se bazeze pe o specificație generală de calitate. Cumpărătorii care se aprovizionează cu flanșe forjate, cuplaje, corpuri de supape sau arbori de antrenare beneficiază de solicitarea analizei reale a căldurii, deoarece aceasta dezvăluie procentele reale ale fiecărui element, mai degrabă decât intervalul nominal tipărit într-un catalog.
Consistența elementului afectează, de asemenea, prelucrarea în aval după forjare. O piesă forjată cu incluziuni separate de sulfură de mangan poate prelucra neuniform, producând un finisaj inconsecvent al suprafeței și o uzură accelerată a sculei în unele zone ale aceleiași componente. Cumpărătorii care văd variații inexplicabile în performanța prelucrării între piesele forjate presupus identice adesea urmăresc cauza principală la distribuția inconsecventă a elementelor în țagla originală, mai degrabă decât orice eroare în procesul de prelucrare în sine.
Întrebări frecvente
Care este cel mai important element din oțel, în afară de fier?
Carbonul este elementul cel mai influent, deoarece controlează direct duritatea, rezistența și ductilitatea mai mult decât orice altă adăugare. Fiecare alt element este stratificat deasupra relației fier-carbon pentru a regla fin o anumită proprietate.
Poate oțelul să existe fără carbon?
Nu după definiția standard. Un aliaj foarte scăzut de carbon, uneori sub 0,01% carbon, cum ar fi oțelul maraging, este clasificat din punct de vedere tehnic ca oțel, deoarece se bazează încă pe o matrice de fier consolidată prin alte mecanisme, dar marea majoritate a oțelului comercial conține conținut de carbon măsurabil.
De ce oțelul inoxidabil conține atât de mult crom?
Crom content above roughly 11% forms a thin, continuously self-healing chromium oxide layer on the surface of the steel. This layer blocks oxygen and moisture from reaching the iron underneath, which is what gives stainless steel its resistance to rust compared with ordinary carbon steel.
Conținut mai mare de aliaj înseamnă întotdeauna oțel mai puternic?
Nu neapărat. Elementele de aliere schimbă proprietățile specifice, mai degrabă decât să adauge pur și simplu rezistență la nivel general. Nichelul, de exemplu, îmbunătățește în primul rând duritatea și performanța la temperaturi scăzute, mai degrabă decât duritatea brută, în timp ce cromul îmbunătățește în principal rezistența la uzură și rezistența la coroziune. Combinația corectă depinde în întregime de modul în care va fi utilizată piesa finită.
De ce piesele forjate specifică procentele exacte ale elementelor, mai degrabă decât doar un nume de grad?
Deoarece chiar și mici modificări ale conținutului de mangan, sulf sau fosfor în intervalul permis pentru o calitate poate modifica modul în care țaglele se comportă sub forța de compresiune în timpul forjării. Chimia exactă a căldurii le permite inginerilor să prezică fluxul de cereale, riscul de fisurare și răspunsul la tratarea termică după forjare cu o acuratețe mult mai mare decât doar un nume de calitate.
Ce se întâmplă dacă conținutul de sulf din oțel este prea mare înainte de forjare?
Excesul de sulf reacționează cu fierul pentru a forma sulfură de fier, care se topește la o temperatură mult mai scăzută decât matricea de oțel din jur. În timpul forjarii la cald, aceste incluziuni cu topire scăzută pot cauza ruperea interioară a țaglei, un defect cunoscut sub numele de scurtarea la cald, care este prevenit în mare parte prin adăugarea de suficient mangan pentru a lega sulful.
Conținutul de fier este menționat vreodată pe o fișă cu specificații de oțel?
Fierul este rareori enumerat ca un procent specific, deoarece este tratat ca echilibrul compoziției după ce fiecare alt element este luat în considerare. O specificație tipică pentru oțel carbon va enumera maximele de carbon, mangan, fosfor, sulf și siliciu, fiind pur și simplu înțeles că fierul reprezintă restul, de obicei 97% până la 99% din greutatea totală.
De ce unele clase adaugă bor când cromul și molibdenul îmbunătățesc deja călibilitatea?
bor is added because it delivers a large hardenability improvement using only a few parts per million of material, which keeps alloy cost low compared with achieving the same hardenability increase through larger additions of chromium, molybdenum, or nickel. It is especially common in cost-sensitive fastener and structural grades where every fraction of a percent of alloy content affects the final price.
Care este diferența dintre un produs laminat la cald și un produs forjat fabricat din aceeași calitate de oțel?
Ambele pornesc de la aceeași compoziție chimică, dar forjarea aplică o forță de compresiune concentrată care aliniază fluxul de cereale intern de-a lungul formei piesei și închide orice porozitate internă rămasă de la turnare. Stocul de bare laminate la cald are o structură de cereale mai uniformă, mai puțin direcțională. Pentru componentele critice pentru oboseală, fluxul de cereale aliniat obținut prin forjare oferă de obicei performanțe mecanice mai bune, chiar dacă chimia elementului de bază este identică.
Cum decid inginerii ce elemente de aliere să specifice pentru o nouă piesă forjată?
Selecția pornește de obicei de la cerințele mecanice ale piesei, cum ar fi rezistența la tracțiune necesară, rezistența la impact la temperatura de serviciu așteptată și rezistența la coroziune sau uzură, apoi lucrează înapoi până la o calitate ale cărei intervale de elemente stabilite sunt cunoscute că oferă acele proprietăți în mod fiabil. Costul, sudabilitatea și prelucrabilitatea sunt cântărite alături de performanța mecanică pură, deoarece oțelul cel mai puternic aliat este rareori cea mai practică sau mai economică alegere pentru o anumită aplicație.
