Din ce este făcut aliajul de oțel? Ghid de compoziție și forjare

Răspuns direct

Aliajul de oțel este realizat în principal din fier și carbon, dar ceea ce transformă oțelul obișnuit în oțel aliat de înaltă performanță este adăugarea deliberată a unuia sau mai multor elemente de aliere - cum ar fi crom, nichel, molibden, mangan, vanadiu sau wolfram - fiecare contribuind cu proprietăți mecanice sau chimice specifice. Piese forjate din oțel aliat , produs prin modelarea acestui material îmbogățit sub forțe mari de compresiune, reprezintă una dintre cele mai fiabile din punct de vedere structural forme de prelucrare a metalelor în producția industrială.

Compoziția de bază a oțelului este fier (Fe) combinat de obicei cu carbon (C) la niveluri cuprinse între 0,05% până la 2,0% în greutate . Elementele de aliere sunt apoi introduse în procente controlate pentru a modifica duritatea, rezistența la tracțiune, rezistența la coroziune, tenacitatea sau rezistența la căldură în funcție de aplicație. Această inginerie deliberată a compoziției este ceea ce separă oțelul aliat de oțelul carbon simplu - și este ceea ce face Piese forjate din oțel aliat atât de apreciat în industriile solicitante precum petrolul și gazele, aerospațiale, auto și mașinile grele.

Elementele de bază care alcătuiesc oțelul aliat

Înțelegerea din ce este fabricat oțelul aliat necesită să se uite la blocurile sale elementare de construcție. Fiecare element servește unui scop - niciunul nu este adăugat fără un motiv calculat.

Fier (Fe)

Metalul de bază primar. Fierul oferă coloana vertebrală structurală. Fierul pur este relativ moale și ductil, motiv pentru care se adaugă carbon și alte elemente de aliere pentru a crește performanța sa mecanică. Fierul constituie de obicei 97% sau mai mult din compoziția totală în majoritatea claselor de oțel aliat.

Carbon (C)

Cel mai critic element de aliere. Conținutul de carbon controlează direct duritatea și rezistența la tracțiune. Oțelurile slab aliate conțin carbon în intervalul de 0,15% până la 0,50% . Conținutul mai mare de carbon crește duritatea, dar reduce sudabilitatea și duritatea, necesitând un echilibru atent în aplicațiile de forjare.

Crom (Cr)

Adăugat în cantități de la 0,5% până la 18% , cromul îmbunătățește dramatic rezistența la coroziune și duritatea. La niveluri de peste 10,5%, oțelul devine inoxidabil. În piesele forjate din oțel aliat pentru aplicații la temperaturi înalte, cromul stabilizează și carburile la temperaturi ridicate, prevenind înmuierea la căldură.

Nichel (Ni)

Nichelul îmbunătățește duritatea, în special la temperaturi scăzute, și îmbunătățește rezistența la coroziune. Este folosit în mod obișnuit în cantități de 1% până la 5% în oţeluri aliate structurale. În combinație cu cromul, nichelul creează unele dintre cele mai rezistente la impact oțeluri aliate disponibile pentru forjarea vaselor sub presiune și componentele turbinei.

Lulybdenum (Mo)

Unul dintre cele mai apreciate adaosuri în oțelurile aliate de înaltă performanță, molibdenul este adăugat de obicei la 0,15% până la 1,0% . Îmbunătățește semnificativ întăribilitatea, rezistența la fragilizarea prin temperatură și rezistența la temperatură ridicată. Piesele forjate din oțel aliat utilizate în forajele petroliere și mediile petrochimice conțin aproape întotdeauna molibden.

Mangan (Mn)

Manganul contribuie la dezoxidare în timpul fabricării oțelului și îmbunătățește călibilitatea și rezistența la tracțiune. Neutralizează efectele nocive ale sulfului formând sulfură de mangan în loc de sulfură de fier. Nivelurile variază de obicei de la 0,30% până la 1,80% în clase standard de oțel aliat.

Cum este clasificat oțelul aliat: slab aliat vs. înalt aliat

Nu toate oțelurile aliate sunt egale ca compoziție sau performanță. Industria le împarte în două mari categorii pe baza procentului total de elemente de aliere prezente. Această clasificare are un impact direct asupra parametrilor de forjare, cerințelor de tratament termic și aplicațiilor finale.

Clasificarea oțelului aliat după conținutul total al elementelor de aliere și aplicațiile tipice
categorie	Conținut total de aliaje	Elemente comune de aliere	Aplicații tipice
Oțel slab aliat	mai putin de 8%	Cr, Mo, Ni, Mn, V	Recipiente sub presiune, conducte, forjate structurale, componente auto
Oțel înalt aliat	8% sau mai mult	Cr, Ni, Mo, W, Co	Aerospațial, turbine cu gaz, procesare chimică, forjare la temperatură înaltă
Oțel inoxidabil (subset)	Peste 10,5% Cr minim	Cr, Ni, Mo	Prelucrare alimentară, marine, medicale, forjate cu supape
Oțel pentru scule (subset)	Aliaje variabile, înalt C	W, Lu, Cr, V	Scule de tăiere, matrițe, matrițe, scule de forjare

În industria forjării, oțelurile slab aliate reprezintă majoritatea pieselor forjate din oțel aliat produse la nivel mondial , în primul rând pentru că oferă un echilibru excelent între proprietăți mecanice și rentabilitate. Calitățile de aliaje înalte sunt rezervate condițiilor de service extreme în care cerințele de performanță justifică costul crescut al materialului.

Cum este produs oțelul aliat: de la minereu brut la compoziția finită

Producția de oțel aliat este un proces metalurgic în mai multe etape care necesită un control precis la fiecare pas. Înțelegerea acestui proces explică de ce consistența compoziției contează atât de mult în forjarile din oțel aliat – chiar și micile abateri ale chimiei pot afecta în mod semnificativ proprietățile finale ale piesei forjate.

Topirea minereului de fier și producția primară de oțel

Procesul începe într-un furnal în care minereul de fier, cocs și calcar sunt combinate la temperaturi care depășesc 1.500°C . Aceasta produce fontă brută - o formă de fier cu conținut ridicat de carbon și impuritate ridicată. Fonta brută este apoi rafinată într-un cuptor cu oxigen de bază (BOF) sau într-un cuptor cu arc electric (EAF) pentru a reduce conținutul de carbon și a elimina impuritățile nedorite precum sulful și fosforul, producând oțel brut.

Metalurgie secundară și adaos de elemente de aliere

Elementele de aliere sunt adăugate în timpul metalurgiei secundare, adesea într-un cuptor cu oală. Feroaliaje (fier-crom, fero-molibden, fero-vanadiu etc.) sunt introduse în cantități precise pentru a atinge chimia țintă. Degazarea în vid poate fi utilizată pentru a minimiza nivelurile de hidrogen și oxigen - în special critică pentru forjarea din oțel aliat care va fi supusa unor medii de stres ridicat. Întreaga oală este agitată și prelevată de mai multe ori pentru a confirma omogenitatea chimică înainte de turnare.

Turnare continuă sau turnare lingouri

Oțelul aliat lichid este solidificat în țagle, blooms, plăci sau lingouri, în funcție de procesul de forjare din aval. Pentru piese forjate mari din oțel aliat - cum ar fi forjate cu inele, arbori sau corpuri de vase sub presiune - turnare de lingouri este adesea preferată. Lingourile pot cântări de la câteva sute de kilograme până la peste 300 de tone metrice . Rata de solidificare și geometria lingoului afectează soliditatea internă a materialului, motiv pentru care proiectarea lingoului face parte din procesul de inginerie a calității.

Omogenizare și condiționare

Lingourile sau țaglele turnate sunt înmuiate în cuptoare de omogenizare la temperaturi de obicei între 1.100°C și 1.250°C pentru perioade prelungite (până la 48 de ore pentru lingourile mari) pentru a elimina segregarea — distribuția neuniformă a elementelor de aliere care apare în timpul solidificării. Acest pas nu este negociabil pentru piesele forjate din oțel aliat premium, unde sunt necesare proprietăți uniforme pe toată secțiunea transversală.

Ce face ca elementele forjate din oțel aliat să fie diferite de piesele turnate sau de barele

Odată ce oțelul aliat este produs sub formă de lingouri sau țagle, materialul este supus forjării - un proces termomecanic care schimbă fundamental structura internă a oțelului și îi ridică proprietățile mecanice mult peste ceea ce poate obține turnarea sau prelucrarea din bară.

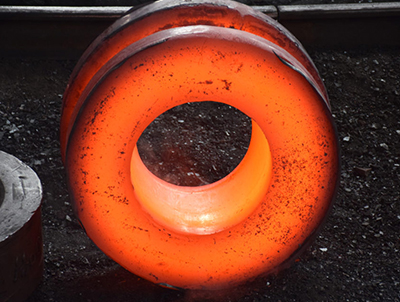

În timpul procesului de forjare, oțelul aliat este încălzit la intervalul său de temperatură de forjare - de obicei între 1.050°C și 1.250°C — și apoi modelat prin forță de compresiune folosind prese hidraulice, ciocane sau echipamente de rulare cu inele. Acest proces de deformare atinge câteva rezultate critice:

Porozitatea internă și cavitățile de contracție de la turnare sunt închise și consolidate, creând un material complet dens și solid.
Structura cerealelor este rafinată și aliniată de-a lungul formei piesei, creând o structură direcțională a fibrei care îmbunătățește rezistența în direcția tensiunii primare.
Incluziunile și benzile de segregare sunt rupte și redistribuite, reducând impactul lor negativ asupra vieții la oboseală.
Lucrarea termomecanică introduce o densitate controlată de dislocare în rețeaua cristalină, ceea ce contribuie la o forță de curgere mai mare.

Rezultatul este că Piese forjate din oțel aliat typically exhibit 20% to 40% higher fatigue strength comparativ cu piese turnate de oțel aliat echivalent cu aceeași compoziție. Acesta este motivul pentru care componentele critice din punct de vedere al siguranței - discuri ale turbinei, trenul de aterizare, flanșe de presiune, gulerele de foraj - sunt aproape întotdeauna specificate ca piese forjate, mai degrabă decât piese turnate.

Clasele comune de oțel aliat utilizate în forjare și ce conțin acestea

Industria siderurgică globală a standardizat sute de grade de oțel aliat, fiecare cu o gamă de compoziție definită optimizată pentru caracteristici specifice de performanță. Următoarele grade sunt printre cele mai utilizate pe scară largă în forjarea din oțel aliat:

4140

AISI 4140 — Oțel crom-molibden

Compozitie: 0,38–0,43% C, 0,80–1,10% Cr, 0,15–0,25% Mo, 0,75–1,00% Mn . Unul dintre cele mai utilizate oțeluri aliate la nivel global. Oferă o întărire excelentă, rezistență la oboseală și duritate. Forjate în mod obișnuit în arbori, angrenaje, osii, biele și îmbinări pentru scule pentru sectorul petrolului și gazelor. Rezistența la tracțiune după tratamentul termic atinge 950–1.100 MPa în funcţie de grosimea secţiunii şi de temperatura de revenire.

4340

AISI 4340 — Oțel nichel-crom-molibden

Compozitie: 0,38–0,43% C, 0,70–0,90% Cr, 0,20–0,30% Mo, 1,65–2,00% Ni . Cunoscut ca un oțel aliat de calitate aeronautică, 4340 oferă rezistență și tenacitate remarcabile chiar și în secțiuni transversale mari. Piesele forjate din oțel aliat fabricate din 4340 sunt utilizate în trenurile de rulare a aeronavelor, arborii cotiți și componentele structurale de calitate blindată. Rezistența la tracțiune poate depăși 1.400 MPa atunci când sunt tratate termic corespunzător.

F22

ASTM A182 F22 — Aliaj de crom-molibden (2,25Cr-1Mo)

Un aliaj de serviciu la temperatură înaltă care conține 2,00–2,50% Cr și 0,87–1,13% Mo . Pe scară largă specificate pentru vase sub presiune și forjate de conducte în medii petrochimice și de rafinărie. Acest grad menține rezistența și rezistă atacului hidrogenului la temperaturi de până la 550°C , făcându-l indispensabil în flanșele echipamentelor de hidroprocesare, corpurile supapelor și duzele reactoarelor.

P91

Gradul P91 — Oțel 9Cr-1Mo modificat

Compozitie: 8,00–9,50% Cr, 0,85–1,05% Mo, 0,18–0,25% V, 0,06–0,10% Nb . Dezvoltat special pentru serviciul cu abur de înaltă presiune și temperatură înaltă în generarea de energie. Piesele forjate din oțel aliat de la P91 sunt utilizate în conductele principale de abur, colectoarele și corpurile supapelor care funcționează la temperaturi de până la 620°C . Adăugarea de vanadiu și niobiu creează precipitate fine de carbură care rezistă la deformarea prin fluaj de-a lungul deceniilor de funcționare.

Tratarea termică a pieselor forjate din oțel aliat: deblocarea adevăratelor proprietăți

Compoziția oțelului aliat îi definește potențialul, dar tratamentul termic este cel care deblochează și adaptează acel potențial pentru o anumită aplicație. Piesele forjate din oțel aliat suferă aproape întotdeauna cel puțin o operație de tratament termic după forjare și multe sunt supuse mai multor tratamente secvențiale.

Normalizarea

Forjarea este încălzită la o temperatură de aproximativ 50°C până la 70°C peste temperatura critică superioară (Ac3) și apoi răcit cu aer. Normalizarea rafinează structura cerealelor perturbată în timpul forjarii și ameliorează tensiunile reziduale. Pentru oțelurile aliate, temperaturile de normalizare se situează de obicei între 860°C și 950°C . Acest tratament este adesea primul pas înainte de călire și revenire.

Călire și revenire (Q&T)

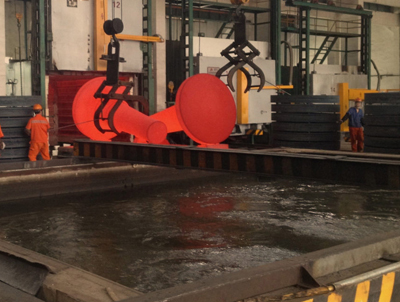

Călirea implică încălzirea forjarii la temperatura de austenitizare (de obicei 830°C până la 900°C pentru majoritatea oțelurilor aliate Cr-Mo) și răcirea rapidă a acestuia în apă, ulei sau mediu de stingere polimeric. Aceasta produce o microstructură martensitică cu duritate foarte mare - adesea mai sus 50 HRC — dar și fragilitate ridicată. Călirea apoi încălzește forja martensitică la o temperatură mai scăzută, de obicei între 540°C și 700°C , pentru a reduce fragilitatea, păstrând în același timp majoritatea îmbunătățirii rezistenței. Proprietățile mecanice finale sunt foarte controlabile prin selectarea temperaturii de revenire.

Recoacerea

Folosit atunci când forjarea are nevoie de moliciune maximă pentru prelucrare sau când solicitările interne trebuie îndepărtate complet. Recoacere completă implică răcirea lentă a cuptorului de deasupra Ac3, producând o microstructură predominant feritic-perlitică. Pentru unele piese forjate complexe din oțel aliat cu cerințe complexe de prelucrare, recoacerea reduce semnificativ uzura sculei și timpul ciclului de prelucrare - uneori reducând timpul de prelucrare prin 30% până la 50% în comparație cu forjarea în stare de stingere.

Tratament termic post-sudare (PWHT)

Multe piese forjate din oțel aliat sunt încorporate în ansamblurile sudate. După sudare, zona afectată de căldură (HAZ) conține o microstructură întărită, fragilă și tensiuni de tracțiune reziduale care pot duce la fisurare întârziată sau la defecțiunea serviciului. PWHT la temperaturi de obicei între 600°C și 760°C pentru oțelurile aliate Cr-Mo temperează HAZ, reduce conținutul de hidrogen și reduce tensiunile reziduale la niveluri acceptabile. Pentru forjarea vaselor sub presiune, PWHT este o cerință obligatorie conform majorității codurilor de proiectare.

Industrii care depind de elementele forjate din oțel aliat și de ce este importantă compoziția

Alegerea compoziției de oțel aliat pentru forjare este întotdeauna determinată de aplicație. Diferitele industrii impun cerințe foarte diferite asupra componentelor lor forjate, iar strategia de aliere trebuie să fie potrivită exact cu mediul de service.

Industria petrolului și gazelor

Gulerele de foraj, supapele, echipamentele capului de sondă și flanșele de conducte funcționează în medii cu presiuni extreme, coroziune prin stres indusă de H2S și fluide corozive. Piese forjate din oțel aliat în acest sector se utilizează în mod obișnuit clasele AISI 4130, 4140 și F22, toate combinând rezistența adecvată la coroziune cu rezistența ridicată la curgere necesară pentru a rezista la presiuni de peste 100 MPa în aplicații cu puțuri adânci.

Aerospațial și Apărare

Componentele trenului de aterizare, tijele de acționare și fitingurile structurale de atașare necesită cele mai mari raporturi rezistență-greutate care se pot realiza în oțel. AISI 4340 și variantele sale topite cu arc în vid (VAR) asigură rezistențe la tracțiune de până la 1.800 MPa la niveluri de tenacitate la rupere compatibile cu designul tolerant la deteriorare. Fiecare gram de greutate economisit într-o aeronavă are valoare operațională pe termen lung, motiv pentru care compoziția aliajului din forjatele din oțel aliat din industria aerospațială este controlată la toleranțe mult mai strânse decât clasele comerciale standard.

Generare de energie

Rotoarele turbinelor cu abur, arborii generatorului și duzele vaselor sub presiune din centralele nucleare și termice funcționează continuu la temperatură și presiune ridicată timp de decenii. Piesele forjate din oțel aliat din acest sector folosesc clase rezistente la fluaj precum P91, P92 și 12Cr-1Mo, unde adaosurile de vanadiu, niobiu și wolfram creează stabilitate microstructurală care previne schimbarea dimensională și pierderea rezistenței peste 100.000 de ore de serviciu la temperaturi peste 550°C.

Automobile și mașini grele

Arborii cotiți, arborii cu came, bielele, arborii de punte și componentele cutiei de viteze reprezintă cel mai mare segment de volum al pieței globale de forjare din oțel aliat. Clasele precum 5140 (oțel Cr) și 8620 (oțel de cementare Ni-Cr-Mo) domină aici, oferind o combinație de duritate a suprafeței de la cementarea și proprietățile miezului dur din compoziția aliajului. Producția anuală de piese forjate din oțel aliat pentru automobile depășește 10 milioane de tone la nivel global , făcând din automobile cel mai mare segment de utilizare finală.

Testarea și verificarea calității pieselor forjate din oțel aliat

Deoarece compoziția oțelului aliat determină direct proprietățile forjarii finale, testarea riguroasă în mai multe etape de producție este o practică standard. Următoarele teste sunt efectuate în mod obișnuit pe piesele forjate din oțel aliat pentru a verifica dacă materialul îndeplinește cerințele specificațiilor:

Analiza chimică

Spectrometria de emisie optică (OES) sau fluorescența cu raze X (XRF) este utilizată pentru a verifica compoziția chimică a fiecărei călduri de oțel aliat înainte de forjare. Rezultatele trebuie să se încadreze în intervalul de compoziție specificat pentru fiecare element. Pentru aplicații critice, analiza cu oală este completată de analiza produsului prelevată din forjarea finită.

Testare mecanică

Testarea la tracțiune (conform ASTM E8 sau ISO 6892) măsoară rezistența la curgere, rezistența finală la tracțiune, alungirea și reducerea suprafeței. Testarea de impact Charpy (conform ASTM E23) evaluează duritatea la temperaturi specificate. Testarea durității (Brinell, Rockwell sau Vickers) verifică răspunsul la tratamentul termic pe secțiunea transversală de forjare.

Testare cu ultrasunete (UT)

UT automat sau manual este utilizat pentru a detecta discontinuități interne, cum ar fi porozitatea, fisurile sau incluziunile din corpul forjării. Criteriile de acceptare sunt definite de standarde precum ASTM A388 sau EN 10228-3. Pentru piese forjate mari din oțel aliat utilizate în vase sub presiune sau turbine, UT se realizează la 100% din volumul de forjare .

Testarea particulelor magnetice (MT)

MT detectează discontinuități de suprafață și aproape de suprafață în oțelurile aliate feritice. Forjarea este magnetizată și particulele feromagnetice fine dezvăluie semne de fisurare la suprafață. Acest test este deosebit de important pentru piesele forjate din oțel aliat care au fost prelucrate, deoarece prelucrarea poate dezvălui fisuri subterane sau expune cusături care nu erau vizibile în starea de forjare brută.

Oțel aliat vs. oțel carbon simplu în aplicații de forjare

O întrebare practică în orice proces de proiectare de forjare este dacă costul suplimentar al elementelor de aliere este justificat în comparație cu oțelul carbon simplu. Următoarea comparație oferă o perspectivă bazată pe date:

Comparația proprietăților cheie între oțel carbon simplu și oțel aliat obișnuit
Proprietate	Oțel carbon simplu (1045)	Oțel aliat (4140)	Oțel aliat (4340)
Rezistența la tracțiune (Q&T)	570–700 MPa	950–1.100 MPa	1.200–1.450 MPa
Întărire	Scăzut (întărire superficială)	Mediu-Ridicat	Foarte sus
Duritate la temperatură scăzută	Sărac	Bun	Excelent
Rezistenta la coroziune	Sărac	Luderate	Luderate
Rezistență la temperatură ridicată	Sărac above 300°C	Bun to 450°C	Bun to 450°C
Costul relativ al materialului	Cel mai scăzut	1,5–2x carbon simplu	2,5–4x carbon simplu

În aplicațiile în care forjarea este mică, ușor încărcată sau ușor de înlocuit, oțelul carbon simplu poate fi o alegere practică. Cu toate acestea, pentru orice componentă în care defecțiunea ar fi catastrofală sau în care reducerea dimensiunii secțiunii (greutate) este importantă din punct de vedere comercial, Piese forjate din oțel aliat deliver a cost-performance advantage care compensează rapid prețul mai mare al materialului prin greutatea redusă a componentelor, durata de viață extinsă și frecvența mai mică de întreținere.

Cum să selectați gradul potrivit de oțel aliat pentru cerințele dvs. de forjare

Selectarea compoziției corecte de oțel aliat pentru un proiect de forjare este o decizie de inginerie structurată. Următorii factori trebuie evaluați sistematic:

Interval de temperatură de serviciu: Pentru temperaturi ambientale și moderate de până la 400°C, clasele standard Cr-Mo precum 4140 sau F11 sunt suficiente. Pentru temperaturi peste 500°C, trebuie luate în considerare clasele modificate de 9Cr (P91, P92) sau forjarile austenitice inoxidabile.
Nivelul de putere necesar: Determinați limita de curgere minimă și rezistența la tracțiune cerute de proiect. Pentru limite de curgere de peste 900 MPa, trebuie selectate clase care conțin nichel (4340, 300M) sau oțeluri aliate cu rezistență ultra-înaltă.
Grosimea secțiunii și călibilitatea: Piesele forjate cu secțiuni mai mari necesită călire mai mare pentru a obține călirea completă. Oțelurile aliate simple, cum ar fi 4140, pot fi întărite complet în secțiuni de până la aproximativ 75 mm diametru ; pentru secțiuni mai mari, sunt necesare calități mai mari de nichel sau variante topite în vid.
Mediu corosiv: Dacă forjarea va fi expusă la H2S, cloruri sau medii acide, ar trebui luate în considerare oțelurile aliate rezistente la coroziune cu calități mai mari de crom sau inoxidabil, chiar dacă cerințele mecanice de bază ar putea fi îndeplinite de un aliaj mai simplu.
Cerințe de sudabilitate: Conținutul mai mare de carbon și aliaj reduce, în general, sudabilitatea. Dacă forjarea din oțel aliat va fi sudată în funcțiune, o valoare echivalent carbon (CE) mai jos 0.45 este de obicei vizat pentru a evita fisurarea indusă de hidrogen în ZAZ fără preîncălzire obligatorie.
Rezistență la impact la temperaturi scăzute: Pentru aplicații offshore, arctice sau criogenice, trebuie specificată energia de impact Charpy la temperatura minimă de proiectare. Adăugările de nichel sunt cea mai eficientă modalitate de a menține tenacitatea la temperaturi sub zero în piesele forjate din oțel aliat.

Tendințe emergente în compoziția oțelului aliat și tehnologia de forjare

Domeniul dezvoltării oțelului aliat nu este static. Eforturile de cercetare și dezvoltare industrială continuă să împingă limitele a ceea ce compozițiile de oțel aliat pot obține, cu implicații semnificative pentru forjarea de oțel aliat de generație următoare.

Oțeluri avansate de înaltă rezistență, slab aliate (AHSLA).

Aceste clase ating rezistențele la tracțiune de mai sus 1.000 MPa cu conținut total de aliaj sub 3%, în principal prin adaosuri de microaliere de niobiu (0,02–0,06%), titan (0,01–0,04%) și vanadiu (0,05–0,15%). Mecanismul se bazează pe întărirea prin precipitare din particule fine de carbură și nitrură care se formează în timpul răcirii controlate după forjare. Rezultatul este o calitate care combină rezistența oțelului tradițional înalt aliat cu o sudabilitate semnificativ îmbunătățită și un cost mai mic al materiei prime.

Prelucrare controlată termomecanic (TMCP) pentru forjare

TMCP integrează deformarea forjarii cu răcirea controlată într-o singură secvență coordonată, înlocuind ciclurile convenționale de reîncălzire și stingere. Pentru oțelurile aliate, TMCP poate atinge dimensiunile granulelor de mai jos 10 micrometri — mult mai fin decât materialul convențional forjat și tratat termic. Granulația mai fină îmbunătățește simultan rezistența, tenacitatea și rezistența la oboseală fără a crește conținutul de aliaj, reducând consumul de energie pentru tratamentul termic cu până la 25% în unele operaţii de forjare.

Fabricarea aditivă ca o completare a pieselor forjate

În timp ce fabricarea aditivă (AM) nu poate reproduce structura fibrelor și densitatea pieselor forjate din oțel aliat, este din ce în ce mai utilizată pentru preforme de formă aproape netă care sunt ulterior forjate. Această abordare hibridă reduce risipa de materiale de la Rate buy-to-fly de 60–70%. tipic în forjarea convențională, sub 30% pentru forme complexe, păstrând în același timp beneficiile integrității structurale ale procesului de forjare. Pulberile de oțel aliat pentru AM reprezintă un segment de specialitate în creștere, cu compoziții care reflectă îndeaproape clasele de aliaje forjate consacrate.

Proiectare de aliaje computaționale

Instrumentele de termodinamică computațională bazate pe CALPHAD permit acum metalurgiștilor să proiecteze noi compoziții de oțel aliat prin prezicerea diagramelor de fază, a temperaturilor de transformare și a evoluției microstructurale înainte ca un singur kilogram de oțel să fie topit. Această abordare accelerează dramatic ciclul de dezvoltare pentru noile tipuri de forjare din oțel aliat - reducând timpul de la concept până la gradul de producție calificat față de cel tradițional. 10–15 ani până la 3–5 ani în unele programe.

Limbă

+86-13915203580

Trimiteți feedback
