Care este punctul de topire al oțelului?
1370°C – 1540°C / 2500°F – 2800°F
Oțelul nu se topește la o singură temperatură fixă. Deoarece oțelul este un aliaj de fier și carbon, adesea combinat cu elemente precum crom, nichel, mangan sau molibden, punctul său de topire se încadrează într-un interval mai degrabă decât într-o cifră exactă. Cele mai multe tipuri de oțel comerciale încep să se transforme în lichid undeva între ele 1370°C și 1540°C (2500°F până la 2800°F) , cu valoarea exactă deplasându-se în funcție de componența chimică exactă a gradului în cauză.
Această gamă contează cu mult dincolo de o curiozitate pentru metalurgiști. Turnătorii îl folosesc pentru a stabili ținte ale cuptorului, producătorii îl folosesc pentru a înțelege cât de aproape sunt procesele lor de sudare sau tăiere la lichefierea completă, iar inginerii îl folosesc pentru a judeca cum se va comporta o structură dacă este vreodată expusă la căldură extremă. O variație de o sută de grade a punctului de topire poate modifica consumul de energie al cuptorului, opțiunile de căptușeală refractară și chiar gradul de oțel selectat pentru o anumită aplicație.
Doi termeni înrudiți merită separați mai devreme. The solidus temperatura este locul în care începe topirea, iar lichidus temperatura este locul în care metalul este complet lichid. Între aceste două puncte, oțelul există într-o stare mixtă, parțial topit, pe care operatorii de turnătorie o numesc uneori zonă moale. Deciziile de turnare și turnare sunt luate ținând cont de această zonă, deoarece turnarea prea devreme riscă curgerea incompletă, în timp ce supraîncălzirea irosește energie și poate favoriza creșterea cerealelor care slăbește produsul final.
Luați în considerare un exemplu practic. Un atelier de fabricare structurală care decupează plăci de oțel cu o torță cu oxi-combustibil funcționează cu o temperatură a flăcării mult peste punctul de topire, motiv pentru care marginea tăiată se lichefiază pentru scurt timp și este suflată de fluxul de oxigen. O turnătorie care toarnă un bloc motor, dimpotrivă, încălzește în mod deliberat metalul doar cu o marjă modestă peste temperatura lichidului, deoarece supraîncălzirea în exces risipește combustibil și poate degrada turnarea finită. Aceeași proprietate fizică, punctul de topire, conduce la două decizii de operare complet diferite, în funcție de proces.
De ce variază atât de mult punctul de topire al oțelului?
Fierul pur se topește la o temperatură relativ previzibilă de 1538°C (2800°F). În momentul în care carbonul și alte elemente de aliere sunt introduse, acel număr începe să se schimbe. Fiecare element schimbă rețeaua cristalină a metalului ușor diferit, iar efectul cumulativ este cel care produce intervalul larg de topire văzut în întreaga familie de oțel.
Carbon
Chiar și creșterile mici ale conținutului de carbon scad considerabil punctul de topire. Creșterea carbonului de la aproximativ 0,05 la sută la 2,0 la sută poate reduce punctul de topire cu mult peste 100°C, motiv pentru care oțelurile pentru scule cu conținut ridicat de carbon se topesc în general la temperaturi mai scăzute decât oțelul moale cu conținut scăzut de carbon.
Crom
Crom is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
Nichel
Nichel improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
Mangan
Mangan is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
lulybdenum
lulybdenum raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
Siliciu
Siliciu is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
Urmele de impurități contează și ele. Sulful și fosforul, rămase din materiile prime dacă nu sunt rafinate corespunzător, pot reduce comportamentul efectiv de topire la limitele granulelor și pot contribui la un fenomen numit scurtare la cald, în care metalul devine fragil și predispus la crăpare la temperaturi ridicate de lucru chiar înainte de a se apropia de punctul său de topire în vrac. Acesta este unul dintre motivele pentru care producția modernă de oțel pune atât de mult accent pe controlul strict al nivelurilor de elemente reziduale, mai degrabă decât doar urmărirea adăugărilor de aliaje primare.
Dezbaterea practică pentru oricine care selectează material este că expresia „punctul de topire al oțelului” este într-adevăr prescurtare pentru o familie de valori strâns legate. Două bobine așezate una lângă alta pe podeaua unui depozit, una din oțel moale și una din oțel pentru scule cu conținut ridicat de carbon, pot avea puncte de topire care diferă cu mult peste 100 de grade Celsius, chiar dacă ambele sunt descrise corect ca oțel.
Puncte de topire după tipul de oțel
Tabelul de mai jos grupează familiile obișnuite de oțel și intervalele de topire asociate în mod obișnuit cu fiecare. Aceste cifre reflectă referințe generale ale industriei, mai degrabă decât fișa de specificații a unei singure fabrici, deci confirmați întotdeauna valorile exacte față de datele certificate pentru o anumită căldură sau grad înainte de a deveni parte a unui calcul critic.
| Tip de oțel | Punct de topire (°C) | Punct de topire (°F) |
|---|---|---|
| Oțel cu emisii scăzute de carbon (moale). | 1410 – 1530 | 2570 – 2785 |
| Oțel mediu și cu conținut ridicat de carbon | 1410 – 1530 | 2570 – 2785 |
| Oțel inoxidabil | 1375 – 1530 | 2500 – 2785 |
| Oțel slab aliat | ≈ 1432 | ≈ 2610 |
| Oțel înalt aliat | ≈ 1415 | ≈ 2600 |
| Oțel pentru scule | 1400 – 1425 | 2550 – 2600 |
| Oțel de structură | ≈ 1425 | ≈ 2600 |
Observați cum oțelul pentru scule și oțelul structural sunt ușor mai jos decât banda mai largă de oțel carbon. Oțelurile pentru scule au carbon mai mare și elemente de aliere suplimentare care trage punctul de topire în jos, iar clasele structurale sunt formulate pentru sudabilitate și duritate, mai degrabă decât pentru a rezista la cele mai ridicate temperaturi ale cuptorului.
De asemenea, este de remarcat faptul că, în cadrul oricărei categorii, gama nu este distribuită uniform. Un oțel moale 1020 și un oțel cu conținut ridicat de carbon 1095 sunt ambele oțel carbon din punct de vedere tehnic, totuși, gradul de carbon mai ridicat se va așeza în mod constant spre capătul inferior al benzii, în timp ce gradul mai slab se va așeza spre capătul superior. Oricine specifică setările cuptorului pentru un lot mixt de resturi sau stoc ar trebui să ia în considerare această răspândire, mai degrabă decât să presupună că o singură temperatură de mijloc se va potrivi în mod egal fiecărei piese.
Cum se măsoară de fapt punctul de topire al oțelului?
Cifrele punctului de topire nu provin din presupuneri. Metalurgiștii și laboratoarele de materiale se bazează pe o mână de tehnici stabilite pentru a stabili temperaturile solidus și lichidus pentru o anumită compoziție de oțel.
Analiza termică diferențială
O probă mică este încălzită alături de un material de referință inert, iar diferența de temperatură dintre cele două este urmărită. Punctul în care proba de oțel absoarbe căldură suplimentară pentru a schimba faza dezvăluie cu precizie punctele solidus și liquidus.
Pirometrie optică
În cuptoarele de producție, pirometrele optice fără contact citesc energia radiantă emisă de oțelul topit sau aproape topit pentru a estima temperatura suprafeței fără ca o sondă să atingă metalul direct, ceea ce este esențial având în vedere cât de repede ar fi consumat un termocuplu de oțelul lichid.
Termocupluri de imersie
Sondele de termocuplu de unică folosință, de sacrificiu, sunt scufundate direct în oțel topit pentru o citire scurtă. Fiecare sondă este folosită o dată și aruncată, deoarece vârful este distrus de căldură, dar citirea este foarte precisă pentru acea măsurătoare unică.
Referință diagramă de fază
În loc să măsoare o probă fizică de fiecare dată, inginerii consultă frecvent diagrama de fază fier-carbon și diagramele de fază specifice aliajului, care cartografiază modul în care temperaturile solidus și lichidus se schimbă pe măsură ce se modifică compoziția, permițând prezicerea comportamentului de topire dintr-o chimie cunoscută.
Cuptoarele de producție combină de obicei mai multe dintre aceste metode. Un pirometru optic continuu poate monitoriza tendințele generale pe parcursul unei călduri, în timp ce scufundările periodice ale termocuplului de imersie confirmă temperatura reală a băii în punctele cheie de decizie, cum ar fi chiar înainte de a atinge cuptorul.
De la cuptor la lingou: cum este de fapt topit oțelul
Înțelegerea unde intervine punctul de topire în producție ajută la explicarea de ce numărul este tratat mai degrabă ca un parametru critic de funcționare decât ca un fapt de fundal.
Cuptor cu arc electric (EAF)
Deșeurile de oțel sunt încărcate într-un vas căptușit cu material refractar și topite folosind arcuri electrice lovite între electrozii mari de grafit și sarcină. Temperaturile băii sunt împinse confortabil peste punctul de lichidus, adesea în intervalul 1600°C până la 1700°C, pentru a asigura topirea completă și pentru a lăsa timp pentru reacțiile de rafinare înainte de atingere.
Cuptor de bază cu oxigen (BOF)
lulten iron from a blast furnace is combined with scrap and blown with high-purity oxygen, which triggers exothermic reactions that help sustain the high temperatures needed to keep the charge liquid while carbon and impurities are oxidized out.
Cuptor cu inducție
Obișnuite în turnătoriile care produc loturi mai mici sau aliaje speciale, cuptoarele cu inducție folosesc câmpuri electromagnetice pentru a încălzi direct sarcina, oferind un control precis al temperaturii, care este potrivit pentru a atinge o țintă specifică de supraîncălzire deasupra punctului lichidus.
În fiecare caz, temperatura țintă a băii este setată cu punctul lichidus specific al aliajului ca podea, plus o marjă de supraîncălzire care oferă operatorului timp de lucru pentru turnare, adăugări de aliaj și pierdere de temperatură în timpul transferului într-o matriță sau turnător continuu. Prea puțină supraîncălzire riscă ca oțelul să se solidifice parțial înainte de a ajunge în matriță; prea mult risipă energie și poate crește uzura refractarului.
Punct de topire vs temperatura de defecțiune structurală
~1370–1540°C
Temperatura la care oțelul se transformă fizic din solid în lichid. Atingerea acestui punct necesită un cuptor sau o sursă de căldură extrem de intensă, susținută.
~500–600°C
Intervalul de temperatură în care oțelul portant începe să-și piardă suficientă rezistență încât să nu mai poată susține în siguranță sarcina proiectată, cu mult înainte ca metalul să fie aproape topit.
Această distincție este unul dintre punctele cele mai greșit înțelese despre comportamentul oțelului. O grindă de oțel nu trebuie să se topească pentru a eșua. Oțelul structural păstrează de obicei doar o fracțiune din limita de curgere la temperatura camerei odată ce trece de aproximativ 500 până la 600 ° C, motiv pentru care ingineria de protecție împotriva incendiilor se concentrează pe menținerea oțelului sub acest prag, mai degrabă decât sub punctul său de topire. Un arhitect sau inginer care proiectează rezistența la foc lucrează cu un număr complet diferit de cel al unui operator de turnătorie care toarnă oțel topit într-o matriță.
Încărcarea modifică și imaginea. Un element ușor încărcat poate supraviețui la temperaturi mai mari decât unul puternic încărcat înainte de a se deforma, astfel încât temperatura exactă de rupere pentru orice element structural dat depinde de greutatea pe care o suportă în raport cu capacitatea sa nominală, nu de un singur număr universal.
Acest decalaj dintre punctul de topire și defecțiunea funcțională explică, de asemenea, de ce oțelul este adesea descris ca pierderea treptat a rezistenței, mai degrabă decât să se cedeze dintr-o dată. Între aproximativ 200°C și 300°C, majoritatea oțelurilor carbon își păstrează aproape toată rezistența la temperatura camerei. De acolo în sus, curba de rezistență se îndoaie în jos cu o rată accelerată, astfel încât diferența dintre 500 ° C și 600 ° C contează mult mai mult pentru un calcul structural decât aceeași decalaj de o sută de grade ar fi aproape de temperatura camerei.
Punctul de topire a oțelului în forjare și fabricație
Punctul de topire nu este numărul care contează cel mai mult într-un atelier de forjare. Ceea ce contează este fereastra de temperatură de forjare , o bandă care se așează confortabil sub intervalul de topire, astfel încât metalul este suficient de fierbinte pentru a fi remodelat prin lovire sau apăsare, dar nu se apropie niciodată de lichefiere.
Încălzirea țaglei
Stocul de oțel este încălzit într-un cuptor spre intervalul de lucru la cald, citat în mod obișnuit în jurul valorii de 1100°C până la 1250°C (aproximativ 2000°F până la 2300°F) pentru multe tipuri de carbon și aliaje, cu mult sub intervalul de topire prezentat mai devreme în acest articol.
Înmuiere pentru o temperatură uniformă
Piesa de prelucrat este menținută la temperatură suficient de mult pentru ca căldura să pătrundă uniform prin secțiunea sa transversală, evitând o situație în care suprafața este prelucrabilă, dar miezul este încă relativ rece și rezistent la deformare.
Forjare din oțel sub presiune
Ciocanele, presele sau echipamentele de laminare remodelează oțelul înmuiat, dar încă solid, în forma dorită. Starea bine sub punctul de topire menține structura granulelor intactă și face parte din motivul pentru care piesele forjate sunt apreciate pentru rezistență în comparație cu echivalentele turnate.

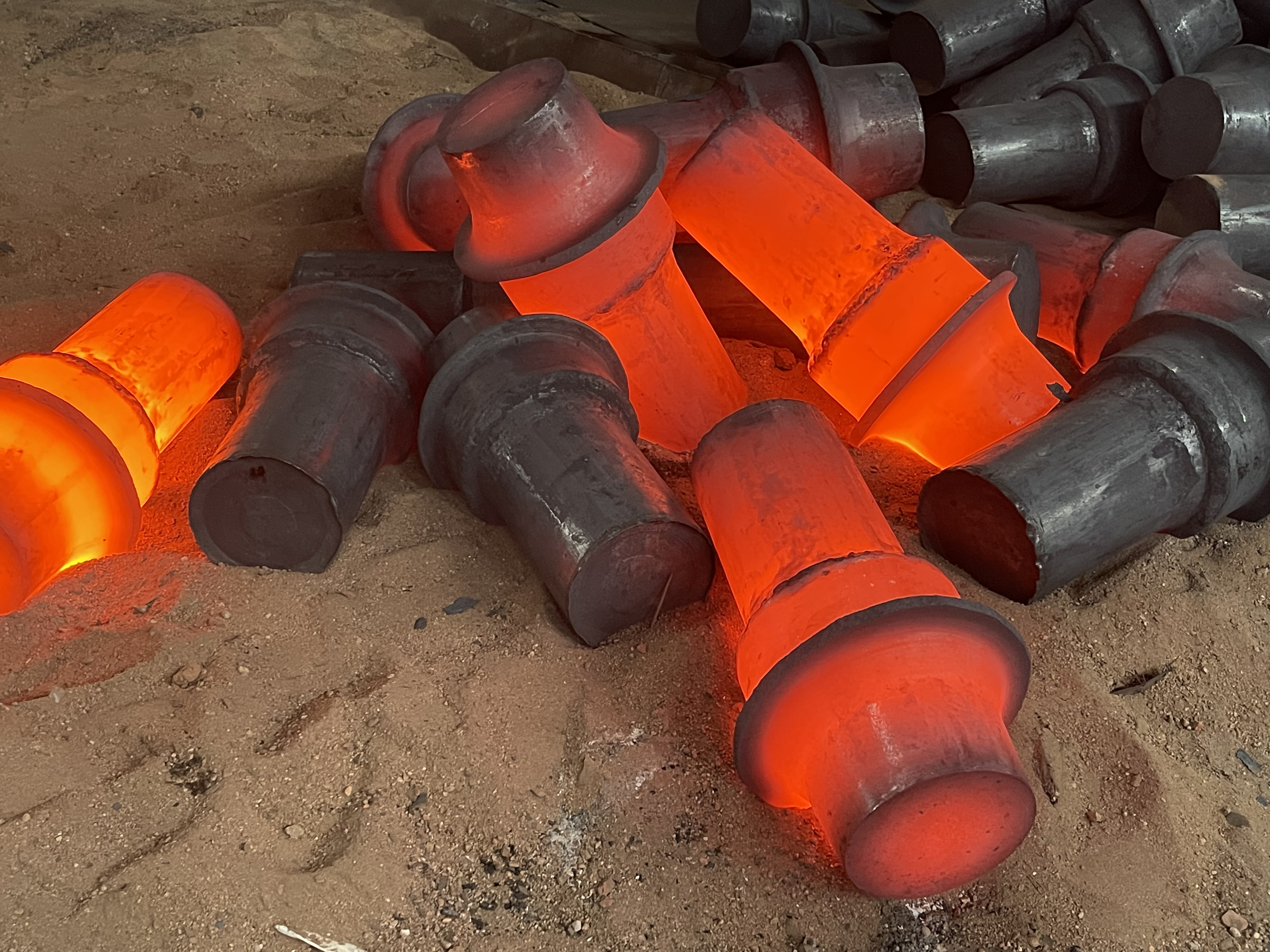

Răcire controlată
După modelare, piesa este răcită într-o manieră controlată, uneori cu tratament termic ulterior, pentru a păstra proprietățile mecanice pe care procesul de forjare a fost conceput pentru a le atinge.
Înțelegerea decalajului dintre temperatura de forjare și punctul de topire explică multe despre motivul pentru care echipamentele de forjare sunt proiectate așa cum sunt. Comenzile cuptorului, pirometrele și procedurile de înmuiere există toate pentru a păstra piesa de prelucrat în siguranță în interiorul ferestrei de forjare. Depășește acea fereastră și se îndreaptă către intervalul de topire, iar riscul de ardere a oțelului, a structurii cu granule grosiere și a crăpăturii în timpul modelării crește brusc. Acesta este unul dintre motivele pentru care magazinele cu experiență tratează datele despre punctul de topire nu ca pe o țintă operațională, ci ca pe un plafon dur de care să stea departe în timpul oricărui proces de lucru la cald.
Forjare la cald vs forjare la rece
Cea mai mare parte a forjarii oțelului are loc la cald, în fereastra de temperatură descrisă mai sus, deoarece oțelul încălzit se deformează cu mult mai puțină forță decât oțelul la temperatura camerei și se recristalizează pe măsură ce funcționează, evitând acumularea de tensiuni interne. Forjarea la rece, prin contrast, modelează oțelul la sau aproape de temperatura camerei, bazându-se mai degrabă pe ductilitatea metalului decât pe căldură. Forjarea la rece nu are legătură cu discuția despre punctul de topire într-un sens direct, dar merită menționat deoarece alegerea între forjarea la cald și la rece este ea însăși determinată parțial de modul în care proprietățile unui anumit tip de oțel se schimbă pe măsură ce se apropie sau rămâne departe de limitele sale termice.
Defecte comune legate de supraîncălzirea în timpul forjarii
Atunci când un operator al cuptorului permite stocului să se strecoare prea aproape de intervalul de topire, tind să apară o mână de defecte previzibile. Creșterea boabelor produce o structură internă grosieră care reduce duritatea. Topirea incipientă la granițele granulelor, uneori numită ardere, poate deteriora permanent materialul chiar dacă cea mai mare parte a piesei nu se lichefiază niciodată vizibil. Formarea depunerilor se accelerează pe măsură ce temperatura crește, risipind materialul și complicând finisarea în aval. Recunoașterea timpurie a acestor semne face parte din motivul pentru care controlul și monitorizarea temperaturii cuptorului rămân un punct central în operațiunile de forjare.
Punctul de topire în sudare și tăiere în comparație cu forjare
Sudarea și tăierea termică se află la capătul opus al spectrului de temperatură față de forjare. Acolo unde forjarea evită în mod deliberat intervalul de topire, sudarea depinde de atingerea acestuia, cel puțin local, pentru a topi două bucăți de oțel.
În timpul sudării cu arc, bazinul de sudură imediat depășește de obicei punctul de topire în vrac al oțelului de bază cu o marjă semnificativă, deoarece arcul în sine arde la câteva mii de grade, iar supraîncălzirea localizată ajută la asigurarea unei fuziune deplină între metalul de bază și materialul de umplutură. Acesta este un eveniment îngust, foarte localizat, spre deosebire de topirea cuptorului în care întreaga încărcătură este adusă la temperatură. Metalul de bază din jur, aflat la doar o mică distanță de bazinul de sudură, poate fi încă aproape de temperatura camerei, motiv pentru care sudarea introduce gradienți termici abrupti și de ce controlul aportului de căldură și al vitezei de răcire este atât de esențial pentru calitatea sudurii.
Procesele de tăiere termică, cum ar fi tăierea cu oxi-combustibil și tăierea cu plasmă funcționează în mod similar, împingând o tăietură îngustă de oțel peste punctul său de topire, astfel încât să poată fi aruncat sub formă de zgură topită, în timp ce placa înconjurătoare rămâne în mare parte neafectată structural, în afară de o zonă îngustă afectată de căldură.
Cum se compară punctul de topire al oțelului cu alte metale
Plasarea oțelului alături de alte metale industriale obișnuite ajută la punerea în context a comportamentului său de topire, în special pentru oricine aleg între materiale pentru o aplicație la temperatură înaltă.
| Metal | Punct de topire (°C) | Punct de topire (°F) |
|---|---|---|
| Plumb | ≈ 327 | ≈ 621 |
| Zinc | ≈ 420 | ≈ 788 |
| Aluminiu | ≈ 660 | ≈ 1221 |
| cupru | ≈ 1085 | ≈ 1985 |
| Fier pur | ≈ 1538 | ≈ 2800 |
| Oțel (gama generală) | 1370 – 1540 | 2500 – 2800 |
| titan | ≈ 1668 | ≈ 3034 |
| wolfram | ≈ 3422 | ≈ 6192 |
Oțelul se află confortabil deasupra aluminiului și cuprului, ceea ce explică de ce aluminiul și cuprul necesită mult mai puțină energie din cuptor pentru a se topi și sunt utilizate în mod obișnuit acolo unde temperaturile de procesare mai scăzute reprezintă un avantaj. Titanul se topește la o temperatură semnificativ mai ridicată decât majoritatea claselor de oțel, iar wolframul se află într-o categorie proprie, motiv pentru care wolfram este ales pentru filamente și componente care trebuie să supraviețuiască căldurii extreme, susținute, care ar lichefia oțelul complet.
Interesant este că punctul de topire al oțelului este aproape de cel al fierului pur și, în majoritatea formulărilor de aliaje, este ușor sub cel al fierului pur. Acest lucru este în concordanță cu principiul metalurgic general conform căruia aliarea unui element își scade aproape întotdeauna punctul de topire în raport cu metalul de bază pur, un model care este valabil în majoritatea sistemelor de aliaje comune, nu doar în oțel.
Concepții greșite comune despre punctul de topire al oțelului
Oțelul are un punct de topire exact, în același mod în care apa îngheață la exact zero grade Celsius.
RealitateaOțelul este un aliaj, așa că se topește într-un interval definit de temperaturile sale de solidus și lichidus, care se schimbă în funcție de compoziție, mai degrabă decât să stea la un număr fix.
O structură de oțel devine periculoasă doar odată ce începe să se topească.
RealitateaOțelul de structură își pierde o mare parte din capacitatea sa portantă în jurul valorii de 500°C până la 600°C, cu sute de grade sub intervalul său de topire, astfel încât riscul de defecțiune crește cu mult înainte ca metalul să fie aproape de lichid.
Oțelul inoxidabil are întotdeauna un punct de topire mai mare decât oțelul carbon simplu, deoarece este un material premium.
RealitateaCele două game se suprapun în mod substanțial și, în funcție de gradele exacte comparate, unele oțeluri carbon pot avea un punct de topire mai mare decât unele clase de inox.
Forjarea necesită încălzirea oțelului aproape de punctul său de topire pentru a-l face suficient de moale pentru a fi modelat.
RealitateaForjarea rămâne în mod deliberat mult sub intervalul de topire, de obicei cu 100°C până la 300°C mai mică, deoarece lucrul prea aproape de lichefiere dăunează structurii cerealelor și crește riscul de fisurare.
Întrebări frecvente
La ce temperatură se topește oțelul în Celsius?
Cele mai multe tipuri de oțel comerciale se topesc undeva între 1370°C și 1540°C, cifra exactă depinzând de conținutul de carbon și de prezența altor elemente de aliere, cum ar fi crom, nichel sau mangan.
La ce temperatură se topește oțelul în Fahrenheit?
În Fahrenheit, același interval se traduce la aproximativ 2500 ° F până la 2800 ° F, schimbându-se din nou oarecum în funcție de gradul specific și conținutul său de aliaj.
Este punctul de topire al oțelului inoxidabil diferit de cel al oțelului carbon?
Cele două game se suprapun semnificativ. Oțelul inoxidabil se încadrează în mod obișnuit între 1375°C și 1530°C, în timp ce oțelul carbon se încadrează de obicei între 1410°C și 1530°C, așa că diferența dintre un anumit inoxidabil și un anumit grad de carbon este de obicei mai mică decât se așteaptă oamenii.
De ce oțelul structural eșuează în incendii cu mult înainte să se topească?
Capacitatea portantă scade brusc odată ce oțelul trece de aproximativ 500°C până la 600°C, o temperatură mult sub intervalul său de topire. Oțelul este încă solid în acel moment, dar și-a pierdut prea multă rezistență pentru a continua să susțină sarcina proiectată.
Care este diferența dintre punctul de topire și temperatura de forjare?
Punctul de topire este locul în care oțelul devine complet lichid. Temperatura de forjare este o fereastră de lucru mai scăzută, în mod obișnuit în jurul valorii de 1100°C până la 1250°C pentru multe grade, aleasă special pentru a rămâne departe de intervalul de topire, în timp ce face metalul suficient de moale pentru a se remodela.
Adăugarea de carbon crește sau scade punctul de topire al oțelului?
Adăugarea de carbon scade punctul de topire. Conținutul mai mare de carbon reduce intervalul de topire, ceea ce face parte din motivul pentru care oțelurile de scule cu conținut ridicat de carbon se topesc în general la temperaturi ceva mai scăzute decât oțelul moale cu conținut scăzut de carbon.
De ce este dat punctul de topire al oțelului ca un interval în loc de un număr?
Oțelul este un aliaj, nu un element pur, deci nu are un singur punct de topire fix așa cum are fierul pur. Temperaturile exacte de solidus și lichidus se schimbă cu amestecul specific de carbon și elemente de aliaj din fiecare grad.
Cât de fierbinte devine un bazin de sudură în comparație cu punctul de topire al oțelului?
Un bazin obișnuit de sudură cu arc se desfășoară cu mult peste intervalul de topire în vrac al oțelului de bază, adesea în jur de 1600°C sau mai mult în zona imediată a arcului, deoarece procesul are nevoie de suficientă supraîncălzire pentru a asigura fuziunea completă între metalul de bază și material de umplutură.
Se schimbă punctul de topire al oțelului cu presiunea sau altitudinea?
Punctul de topire se schimbă ușor cu presiunea într-un sens strict termodinamic, dar efectul este suficient de mic în condiții atmosferice normale încât nu este un factor practic pentru operațiunile de zi cu zi în cuptor, forjare sau sudare.
