Ce este aliajul de oțel: compoziție, tipuri și forjare

Care este aliajul de oțel – Un răspuns direct

Oțelul este în esență un aliaj de fier și carbon, de la care conținutul de carbon variază de obicei 0,02% până la 2,14% în greutate . Cu toate acestea, atunci când oamenii întreabă „care este aliajul de oțel”, ei se referă adesea în mod specific la oțel aliat – o categorie de oțel care depășește oțelul carbon simplu prin încorporarea unuia sau mai multor elemente de aliere suplimentare, cum ar fi crom, nichel, molibden, vanadiu, mangan, siliciu sau wolfram. Aceste elemente suplimentare sunt introduse în mod deliberat pentru a îmbunătăți proprietățile mecanice, fizice sau chimice specifice pe care carbonul singur nu le poate atinge.

În termeni practici, oțelul aliat este împărțit în două mari categorii: oțel slab aliat , unde conținutul total de aliaje este sub 8% și oțel înalt aliat , unde conținutul total de aliaje depășește 8%. Oțelul inoxidabil, oțelul pentru scule și oțelul de mare viteză se încadrează toate în categoria de aliaje înalte. Combinația specifică și concentrația elementelor de aliere determină în mod direct rezistența, duritatea, duritatea, rezistența la coroziune și sudarea oțelului.

Una dintre cele mai semnificative aplicații industrial ale oțelului aliat este în producția de Piese forjate din oțel aliat — componente modelate prin forțe de compresiune care oferă o structură de cereale și proprietăți mecanice superioare în comparație cu piesele turnate sau barele prelucrate. Înțelegerea compoziției oțelului aliat este, prin urmare, inseparabilă de înțelegerea modului în care aceste piese forjate sunt proiectate și aplicate în diverse industrii.

Elementele de aliere de bază din oțel și rolurile lor

Fiecare element de aliere adăugat oțelului servește un scop metalurgic distinct. Următoarea defalcare acoperă elementele cele mai frecvent utilizate și proprietățile specifice pe care le conferă:

Crom (Cr)

Se adaugă crom în cantități variind de la 0,5% până la 30% in functie de aplicatie. La concentrații de peste 10,5%, formează un strat de oxid pasiv pe suprafața oțelului, dând naștere a ceea ce cunoaștem ca oțel inoxidabil. În concentrații mai mici, cromul îmbunătățește întărirea, rezistența la uzură și rezistența la temperatură ridicată. Calitățile precum AISI 4140 și 4340 conțin ambele crom ca element cheie, iar acestea sunt printre cele mai frecvent specificate grade pentru forjarea din oțel aliat în aplicații portante.

Nichel (Ni)

Nichelul îmbunătățește duritatea, în special la temperaturi scăzute, făcându-l indispensabil pentru aplicațiile criogenice și echipamentele pentru mediul arctic. Folosit de obicei între 1% și 9% , nichelul îmbunătățește și rezistența la coroziune și ajută la menținerea ductilității după întărire. Oțelul de grad 9Ni, care conține aproximativ 9% nichel, este utilizat pe scară largă pentru rezervoarele de stocare a gazelor naturale lichefiate (GNL) care funcționează la temperaturi de până la -196°C.

Molibden (Mo)

Chiar și în cantități mici - de obicei 0,15% până la 0,30% — molibdenul îmbunătățește în mod dramatic călibilitatea, rezistența la fluaj la temperaturi ridicate și rezistența la coroziune prin pitting. În oțelurile crom-molibden (CrMo), care sunt materiale standard pentru țevile de înaltă presiune și forjate din oțel aliat în sectorul de generare a energiei, molibdenul este esențial pentru integritatea structurală pe termen lung sub ciclul termic.

Vanadiu (V)

Vanadiul este utilizat în concentrații de obicei mai mici 0,2% , dar efectul său de rafinare a cerealelor este semnificativ. Formează carburi fine și nitruri care fixează granițele granulelor, rezultând microstructuri mai fine și rezistență la oboseală îmbunătățită. Calitățile modificate cu vanadiu sunt utilizate în mod obișnuit în arborii cotiți, bielelor și semifabricatelor forjate, unde durata de viață la oboseală este primordială.

Mangan (Mn)

Manganul este prezent în aproape toate oțelurile, de obicei între 0,3% și 1,6% . Acționează ca un dezoxidant, se combină cu sulful pentru a preveni scurtarea la cald și crește rezistența și întăribilitatea. Oțelurile cu mangan mai înalți - cum ar fi oțelul Hadfield cu aproximativ 12–14% Mn - prezintă un comportament excepțional de întărire la lucru, făcându-le potrivite pentru aplicații rezistente la impact, cum ar fi echipamentele miniere și trecerile de cale ferată.

Siliciu (Si)

Siliciul este în primul rând un dezoxidant, dar îmbunătățește și rezistența și duritatea. În oțelurile pentru arcuri și oțelurile electrice, conținutul de siliciu poate fi la fel de mare 4,5% , unde reduce semnificativ pierderile magnetice și îmbunătățește rezistivitatea electrică. În oțelurile aliate structurale, conținutul de siliciu este de obicei controlat între 0,15% și 0,35%.

Tungsten (W) și cobalt (Co)

Tungstenul formează carburi stabile care mențin duritatea la temperaturi ridicate - până la 600°C și peste — făcându-l esențial în oțelurile pentru scule de mare viteză, cum ar fi M2 și T1. Cobaltul crește și mai mult duritatea la cald și este utilizat împreună cu wolfram în aplicații de scule de tăiere premium.

Clasele comune de oțel aliat și compozițiile acestora

Tabelul de mai jos rezumă mai multe clase de oțel aliat utilizate pe scară largă, compozițiile lor nominale și domeniile lor de aplicare principale, în special în ceea ce privește piesele forjate din oțel aliat:

Ce face ca elementele forjate din oțel aliat să fie diferite de alte forme

Când oțelul aliat este prelucrat prin forjare - spre deosebire de turnare, laminare sau prelucrare din țagle - componenta rezultată prezintă o structură internă fundamental diferită. Forjarea lucrează metalul sub forță de compresiune, fie la cald, fie la rece, ceea ce obține câteva rezultate metalurgice critice:

• Rafinarea cerealelor: Procesul de forjare descompune structurile de cereale turnate grosiere în boabe fine, echiaxiale. Boabele mai fine înseamnă o duritate mai mare și o rezistență mai bună la oboseală. În piesele forjate din oțel aliat, acest lucru este amplificat de elementele de rafinare a cerealelor, cum ar fi vanadiul și niobiul.
• Alinierea fluxului de cereale: Când oțelul aliat este forjat la o formă aproape netă, fluxul de cereale urmează conturul piesei, mai degrabă decât să fie tăiat prin prelucrare. Această structură direcțională a granulelor îmbunătățește semnificativ rezistența la tracțiune și durata de viață la oboseală în direcția tensiunii primare - un avantaj critic în componente precum arborele cotit, biele și flanșe.
• Eliminarea golurilor interne: Forjarea la cald la temperaturi de obicei cuprinse între 1100°C și 1250°C închide orice porozitate internă sau cavități de contracție care s-ar fi putut forma în timpul solidificării lingoului original, rezultând un produs omogen și dens.
• Rezistență îmbunătățită la impact: Combinația dintre structura granulației fine și fluxul direcțional al fibrei în forjarea din oțel aliat are ca rezultat valori ale impactului Charpy cu crestături în V care pot fi Cu 30% până la 50% mai mare decât piesele turnate echivalente testate pe direcția transversală.

De exemplu, o forjare AISI 4340 tratată termic la o rezistență la tracțiune de 1000 MPa poate prezenta o energie de impact Charpy de peste 80 J la temperatura camerei, în timp ce o turnare cu compoziție și tratament termic similar ar putea atinge doar 50-60 J în condiții identice. Această diferență nu este doar academică - în aplicațiile critice pentru siguranță, ea determină dacă o componentă supraviețuiește unei condiții de suprasarcină sau se fracturează catastrofal.

Procesul de forjare pentru oțel aliat - de la componentă la componentă finită

Producerea pieselor forjate din oțel aliat de înaltă calitate necesită un control atent al fiecărei etape a procesului de fabricație. Mai jos este o secvență tipică de producție pentru componentele din oțel aliat forjat la cald:

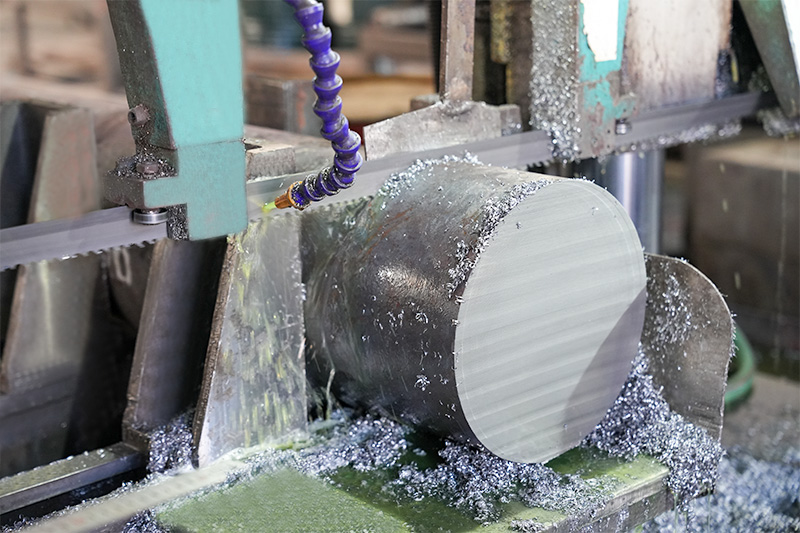

1. Selecția și certificarea materiei prime: Taglele sau lingourile din oțel aliat sunt obținute de la producători de oțel cu chimie termică documentată, confirmând faptul că toate concentrațiile elementelor de aliare îndeplinesc specificațiile. Testarea cu ultrasunete a taglelor de intrare este o practică standard pentru aplicațiile critice.
2. Incalzire: Billetele sunt încălzite în cuptoare pe gaz sau electrice la temperatura de forjare corespunzătoare, de obicei între 1100°C și 1250°C pentru majoritatea claselor cu aliaje reduse. Controlul precis al temperaturii previne decarburarea stratului de suprafață și asigură plasticitate uniformă prin secțiune transversală.
3. Operatii de forjare: În funcție de geometrie și de fluxul de cereale necesar, țagla poate fi forjată, trasă sau presată în matrițe închise. Piesele forjate mari din oțel aliat - cum ar fi flanșele vaselor sub presiune care depășesc alezajul de 500 mm - sunt produse în mod obișnuit pe prese hidraulice, de la Capacitate de la 2.000 la 10.000 de tone .
4. Răcire controlată: După forjare, răcirea controlată - fie în aer, într-un cuptor, fie sub pături izolatoare - previne formarea martensitei dure care ar putea fisura componenta sau ar putea introduce tensiuni reziduale nepotrivite pentru tratamentul termic ulterior.
5. Tratament termic: Majoritatea pieselor forjate din oțel aliat sunt supuse austenitizării, călirii și revenirii (QT) pentru a atinge specificația finală a proprietății mecanice. Temperatura de austenitizare, mediul de stingere (apă, ulei sau polimer) și temperatura și timpul de revenire sunt toate variabile critice. De exemplu, piesele forjate AISI 4140 destinate aplicațiilor de produse tubulare pentru țări petroliere (OCTG) sunt de obicei temperate între 540°C și 650°C pentru a atinge echilibrul necesar de forță și duritate.
6. Testare nedistructivă (NDT): Piesele forjate finale sunt supuse testării cu ultrasunete (UT), inspecției cu particule magnetice (MPI) sau inspecției cu penetrant colorant (DPI) pentru a verifica integritatea internă și a suprafeței înainte de livrare.
7. Testare mecanică și certificare: Inelele de testare sau prelungirile forjate integral cu componenta sunt prelucrate pentru teste de tracțiune, duritate și impact. Rezultatele sunt documentate pe un raport de testare a materialelor (MTR) care însoțește forjarea către client.

Industrii care se bazează foarte mult pe piese forjate din oțel aliat

Cererea de piese forjate din oțel aliat este determinată de industriile în care integritatea structurală nu este negociabilă și în care defecțiunea are consecințe grave – fie economice, de mediu sau în ceea ce privește siguranța umană. Următoarele sectoare sunt cei mai importanți consumatori:

Petrol și gaze

Echipamentele capului de sondă, corpurile de pom de Crăciun, supapele de poartă, flanșele și conectorii submarin sunt toate fabricate în mod obișnuit ca elemente forjate din oțel aliat. Note precum F22 (2,25Cr-1Mo) , F91 (9Cr-1Mo-V) și clasele de temperatură scăzută, cum ar fi F8 și F44, sunt specificate în conformitate cu ASTM A182 pentru flanșe și fitinguri care funcționează la presiune înaltă și la temperaturi ridicate sau sub-ambientale. Combinația dintre chimia aliajului și procesul de forjare asigură că aceste componente rezistă la presiuni în capul puțului care depășesc 15.000 psi și rezistă la fisurarea indusă de hidrogen (HIC) în medii de serviciu acru.

Aerospațial și Apărare

Componentele trenului de aterizare, elementele structurale ale corpului aeronavei, arborii motorului și părțile sistemului de arme sunt produse ca piese forjate din oțel aliat din clase inclusiv AISI 4340, 300M (un 4340 modificat cu adaosuri de vanadiu și siliciu) și oțeluri maraging. Cerințele finale de rezistență la tracțiune pentru aceste aplicații depășesc în mod obișnuit 1.700 MPa , cu minime stricte de duritate la rupere. Procesul de forjare este esențial aici, deoarece niciun proces de turnare nu poate atinge în mod fiabil combinația necesară de rezistență și tenacitate la aceste niveluri.

Generare de energie

Rotoarele turbinelor cu abur, arborii generatorului, carcasele vaselor sub presiune și discurile turbinei atât în centralele termice convenționale, cât și în centralele nucleare sunt printre cele mai mari și mai exigente piese forjate din oțel aliat produse. O singură forjare mare cu rotor de turbină poate cântări peste 100 de tone și necesită săptămâni de răcire controlată și tratament termic după forjare. Materiale precum oțelul CrMoV (de exemplu, 1Cr-1Mo-0,25V) și gradele de nichel-crom-molibden-vanadiu (NiCrMoV) sunt specificate pentru rezistența la fluaj pe termen lung la temperaturi aburului de până la 565°C și rezistența la fragilizarea la temperatură.

Automobile și transport greu

Sectorul auto folosește în mod extensiv elemente forjate din oțel aliat pentru componentele sistemului de propulsie - arbori cotiți, biele, arbori cu came, angrenaje de transmisie și articulații de direcție. Cale de aliaje cu carbon mediu, cum ar fi AISI 4140, 4340 și 8620 sunt cele mai frecvente alegeri. Oțelurile moderne de forjare microaliate (care conțin mici adaosuri de niobiu, vanadiu sau titan) au câștigat tracțiune deoarece ating o rezistență adecvată prin prelucrare termomecanică controlată, fără a necesita o operație separată de călire și revenire, reducând costurile de fabricație și consumul de energie.

Utilaje pentru minerit si constructii

Arborele de transmisie, legăturile de șenile de buldozer, capetele cilindrului hidraulic și știfturile cupei pentru lopeți și excavatoare pentru minerit sunt produse în mod obișnuit ca piese forjate mari din oțel aliat. Aceste componente suferă o încărcare ciclică mare combinată cu uzură abrazivă și încărcări ocazionale de șoc. Nota care oferă o duritate mare a suprafeței după tratamentul termic - de obicei Valori de duritate Brinell de 300 până la 400 HB — sunt preferate pentru rezistența la uzură, în timp ce duritatea miezului adecvată este menținută pentru a rezista la rupere la impact.

Standarde și specificații care reglementează elementele forjate din oțel aliat

Standardele internaționale definesc atât limitele compoziției chimice, cât și cerințele privind proprietățile mecanice pentru piesele forjate din oțel aliat utilizate în industriile reglementate. Cumpărătorii și inginerii trebuie să înțeleagă ce standard se aplică aplicației lor înainte de a specifica un material. Cele mai larg referite standarde includ:

• ASTM A182: Specificație standard pentru flanșe de țevi din aliaj forjat sau laminat și din oțel inoxidabil, fitinguri forjate și supape pentru service la temperatură înaltă. Acoperă clasele F5, F9, F11, F22, F91 și multe altele prin denumirile lor CrMo.
• ASTM A336: Acoperă piese forjate din oțel pentru piese la presiune și la temperaturi ridicate, utilizate pentru vase, supape și fitinguri în generarea de energie și procesarea chimică.
• ASTM A508: Piese forjate din oțel carbon și aliat tratate în vid și călite pentru vase sub presiune - utilizate intens în aplicațiile pentru vase sub presiune nucleare.
• EN 10250: Standard european pentru piese forjate din oțel cu matriță deschisă pentru scopuri generale de inginerie, cu piese care acoperă oțeluri nealiate, oțeluri speciale aliate și oțeluri inoxidabile.
• ISO 9606 și AS 1085: Standarde regionale care reglementează calificarea forjarii oțelului aliat pe piețele naționale specifice.
• NACE MR0175 / ISO 15156: Nu este un standard de forjare în sine, dar specifică cerințele pentru componentele din oțel aliat utilizate în medii care conțin hidrogen sulfurat (H₂S) - inclusiv limitele de duritate critice pentru forjarea în serviciul de petrol și gaz.

Pentru multe aplicații critice, specificarea standardului este insuficientă. Cerințe suplimentare — cum ar fi Supliment S1 (testare Charpy la temperatură scăzută) , examinarea cu ultrasunete conform ASTM A388 sau testarea de simulare PWHT - sunt adăugate la comanda de achiziție pentru a aborda riscurile specifice aplicației pe care standardul de bază nu le acoperă în totalitate.

Proprietăți mecanice: Cum se compară forjatele din oțel aliat

Proprietățile mecanice care pot fi atinse cu piesele forjate din oțel aliat acoperă o gamă foarte largă, în funcție de calitate, starea de tratament termic și dimensiunea secțiunii. Următorul tabel oferă date reprezentative de proprietăți pentru clasele de oțel aliat forjate în mod obișnuit în stare de călire și revenire:

Un concept important pentru utilizatorii pieselor forjate din oțel aliat este efectul dimensiunii secțiunii . Pe măsură ce secțiunea transversală de forjare crește, miezul componentei se răcește mai lent în timpul călirii, rezultând valori mai mici de duritate și rezistență în comparație cu suprafața. Aceasta se caracterizează prin călire – măsurată de obicei prin testul Jominy de stingere finală. Calitățile cu călibilitate mai mare (cum ar fi AISI 4340 față de AISI 4140) mențin duritatea mai constant pe secțiuni mai mari, motiv pentru care 4340 este alegerea preferată pentru forjarea cu secțiuni grele, cum ar fi arbori cu diametru mare și discuri groase.

Opțiuni de tratament termic pentru oțel aliat forjat

Tratamentul termic este locul în care chimia aliajului oțelului este tradusă în proprietățile mecanice finale ale forjarii. Rute de tratare diferite produc profile de proprietate drastic diferite din aceeași calitate de oțel aliat:

Normalizarea

Încălzirea la 870°C–950°C și răcirea cu aer rafinează structura cerealelor și elimină solicitările interne din procesul de forjare. Piesele forjate din oțel aliat normalizat au o rezistență moderată și o tenacitate rezonabilă, dar în general nu sunt utilizate în aplicații structurale solicitante în care sunt necesare proprietăți de călire și revenire.

stingere și temperare (QT)

Cel mai comun tratament termic pentru forjate structurale din oțel aliat. Austenitizare (de obicei 840°C–880°C pentru majoritatea claselor de CrMo), călire rapidă în ulei sau apă pentru a forma martensită, urmată de revenire la o temperatură controlată pentru a descompune martensita fragilă într-o structură de martensită temperată mai dură. Temperatura de revenire este pârghia principală pentru reglarea echilibrului rezistență-rezistență - temperaturile mai ridicate de revenire reduc rezistența, dar cresc duritatea și ductilitatea.

Recoacerea

Recoacere completă (încălzire peste Ac3 și răcire în cuptor) produce cea mai moale, cea mai prelucrabilă condiție - utilă pentru forjare care necesită prelucrare ulterioară extinsă înainte de tratamentul termic final. Recoacerea sferoidizată, utilizată pentru oțelurile aliate cu conținut ridicat de carbon precum 52100, transformă carburile în particule sferice, maximizând prelucrabilitatea și stabilitatea dimensională înainte de călire.

Carburare și întărire

Pentru roți dințate, arbori cu came și rulmenți forjați din materiale cu conținut scăzut de carbon precum AISI 8620, cementarea (gaz sau vid) introduce carbon în stratul de suprafață la o adâncime de obicei de 0,8 mm până la 2,0 mm , urmată de călire și călire la temperatură scăzută. Rezultatul este o suprafață dură (60–63 HRC) cu un miez dur, rezistent la oboseală - o combinație care este esențială pentru aplicațiile dominate de stresul de contact.

Tratament termic post-sudare (PWHT)

Piesele forjate din oțel aliat care sunt sudate în ansambluri fabricate - în special în aplicațiile pentru recipiente sub presiune și conducte - necesită de obicei PWHT pentru a elibera zona afectată de căldură de sudare și pentru a reda tenacitatea. Pentru clasele CrMo, temperaturile PWHT sunt specificate precis în coduri precum ASME Secțiunea VIII, de obicei în intervalul de 650°C până la 760°C , ținută pentru un timp minim în funcție de grosimea secțiunii.

Oțel aliat vs. oțel carbon vs. oțel inoxidabil — Clarificarea distincțiilor

Înțelegerea ce aliaj de oțel este specificat necesită claritate asupra granițelor dintre diferitele categorii de oțel, care sunt adesea confundate în practică:

Alegerea dintre aceste categorii pentru o componentă forjată este în mod fundamental o problemă de economie a ingineriei. În majoritatea cazurilor, piesele forjate din oțel aliat slab aliat oferă cel mai bun echilibru între cost, performanță mecanică și prelucrabilitate. Piesele forjate din oțel inoxidabil sunt alese numai atunci când cerințele de coroziune sau cerința de igienă justifică cu adevărat o majoră semnificativă de cost - de obicei 3× până la 6× costul materialului comparativ cu un grad scăzut de aliaj de rezistență comparabilă.

Controlul calității și inspecția pieselor forjate din oțel aliat

Procesul de asigurare a calității pentru piesele forjate din oțel aliat în aplicații critice pentru siguranță este cuprinzător și cu mai multe straturi. Un program robust de inspecție acoperă de obicei următoarele domenii:

• Analiza analizei de căldură: Analiza oțelului și analiza produsului sunt verificate în raport cu limitele de compoziție ale standardului aplicabil. Elementele critice precum fosforul și sulful sunt menținute mai jos 0,025% și 0,015% respectiv pentru piesele forjate de înaltă calitate, deoarece aceste elemente se segregă la granițele granulelor și reduc duritatea.
• Inspecție dimensională: Piesele forjate sunt verificate în raport cu desenul în etape definite - dimensiuni ca forjate, dimensiuni brute prelucrate și dimensiuni prelucrate finale - folosind instrumente de măsurare calibrate, echipamente CMM sau scanare 3D pentru geometrii complexe.
• Testarea durității: Duritatea Brinell sau Rockwell este măsurată pe forjare în mai multe locații după tratamentul termic pentru a verifica răspunsul uniform și a confirma că banda de proprietate a fost atinsă. Pentru piesele forjate mari, pot fi necesare studii de duritate pe toată secțiunea transversală.
• Testare cu ultrasunete (UT): UT cu fascicul drept și fascicul unghiular este utilizat pentru a detecta incluziuni interne, ture, cusături sau fisuri care nu sunt vizibile de la suprafață. Pentru componentele critice, este necesară o acoperire volumetrică de 100%, cu criterii de respingere la fel de strânse ca dimensiunile echivalente ale orificiilor cu fund plat (FBH) de 3 mm sau mai mic .
• Inspecția particulelor magnetice (MPI): Se aplică pentru a detecta discontinuități de suprafață și aproape de suprafață. MPI este deosebit de eficient pe oțel aliat datorită naturii sale feromagnetice, oferind o metodă extrem de sensibilă pentru identificarea suprafețelor de forjare, stingerea fisurilor și a cusăturilor de suprafață.
• Testare distructivă din blocuri de testare: Epruvetele de tracțiune, epruvetele de impact Charpy și epruvetele de tenacitate la rupere (acolo unde este cerut de specificații) sunt prelucrate din cupoane de testare dedicate care au experimentat aceeași istorie termică ca și forjarea de producție. Rezultatele încercărilor sunt documentate în raportul de testare a materialelor (MTR), care constituie înregistrarea de trasabilitate pentru forjare.

Inspecția terță parte de către o autoritate de inspecție recunoscută - cum ar fi DNV, Bureau Veritas, Lloyd's Register sau TÜV - este o practică standard pentru forjarile din oțel aliat destinate aplicațiilor nucleare, offshore sau alte aplicații reglementate, oferind o verificare independentă a faptului că procesele producătorului și rezultatele testelor îndeplinesc cerințele stabilite.

Tendințe emergente în oțel aliat și tehnologie de forjare

Domeniul oțelului aliat și al forjarilor din oțel aliat nu este static. Mai multe evoluții semnificative modifică peisajul selecției materialelor, metodelor de producție și limitelor de aplicare:

Oțeluri forjate microaliate (HSLA).

Oțelurile de înaltă rezistență, slab aliate (HSLA) ating o rezistență comparabilă cu clasele călite și revenite prin procesare termomecanică controlată și micro-adăugări de niobiu ( 0,03%–0,05% Nb ), vanadiu și titan. În forjarea auto, acest lucru a permis eliminarea etapei de călire și revenire pentru biele și arbori cotiți, reducând consumul de energie, timpul de ciclu și distorsiunea. Întărirea prin precipitare în timpul răcirii controlate oferă limite de curgere de 600–900 MPa fără o etapă separată de tratament termic.

Oțeluri avansate de înaltă rezistență pentru energie eoliană

Arborele principale ale turbinelor eoliene offshore și carcasele purtătoare de planete reprezintă un sector de cerere în creștere pentru piese forjate mari din oțel aliat. Aceste componente necesită rezistență ridicată la temperaturi de până la -40°C, combinată cu o durată lungă de viață la oboseală sub încărcare cu amplitudine variabilă. Cale dedicate cu chimie CrNiMo optimizate și tratament controlat în formă de sulf (pământuri rare sau adaosuri de calciu) au fost dezvoltate special pentru a îndeplini Durată de viață de 20 de ani cerințele acestor aplicații.

Proiectarea procesului de forjare bazată pe simulare

Software-ul de analiză cu elemente finite (FEA), cum ar fi DEFORM, Simufact și QForm, este acum utilizat în mod obișnuit pentru a simula curgerea metalului, umplerea matriței, distribuția deformarii și evoluția temperaturii în timpul forjării componentelor din oțel aliat. Acest lucru permite inginerilor de proces să optimizeze geometria matrițelor, secvența de forjare și rapoartele de reducere înainte de prima încercare fizică, reducând ratele deșeurilor și scurtând termenele de dezvoltare pentru forjate complexe din oțel aliat. Modelele de microstructură cuplate pot, de asemenea, prezice evoluția mărimii granulelor și comportamentul transformării de fază în timpul forjării și al tratamentului termic ulterior.

Aplicații pentru stocarea hidrogenului și celulele de combustie

Creșterea economiei hidrogenului stimulează cererea pentru elemente forjate din oțel aliat care pot rezista fragilizării hidrogenului - un mecanism de degradare deosebit de provocator în care hidrogenul atomic difuzează în rețeaua de oțel și reduce ductilitatea și duritatea la rupere. Sunt specificate clase cu conținut redus de carbon, dimensiune controlată a granulelor și microstructuri de martensită sau bainitică temperate pentru vasele sub presiune cu hidrogen și componentele conductelor, fiind aplicate metode de evaluare a mecanicii ruperii pentru a stabili limitele sigure ale tensiunii de funcționare.

Selectarea gradului potrivit de oțel aliat pentru o componentă forjată

Alegerea calității corecte de oțel aliat pentru o anumită aplicație de forjare necesită echilibrarea mai multor cerințe concurente. Următoarea listă de verificare oferă o abordare structurată a selecției notelor:

• Definiți cerințele de proprietate mecanică: Rezistență minimă la tracțiune, forță de curgere, alungire și energie de impact la temperatura de proiectare. Aceste valori, combinate cu factori de siguranță corespunzători, determină nivelul de rezistență necesar.
• Determinați dimensiunea secțiunii: După cum sa discutat, secțiunile mai mari necesită grade de întărire mai mari pentru a obține călirea completă. Pentru secțiuni de peste 100 mm în diametru sau grosime, clasele cu adaos de nichel și molibden - cum ar fi 4340 sau EN24 - sunt în general preferate față de clasele CrMo mai simple, cum ar fi 4140.
• Evaluați mediul de operare: Este coroziunea, oxidarea sau expunerea la hidrogen un factor? Serviciul la temperaturi ridicate peste 400°C necesită, în general, clase CrMo sau CrMoV. Mediile corozive pot necesita un tratament de suprafață, placare sau o trecere la oțel inoxidabil dacă toleranța de coroziune este prohibitivă.
• Luați în considerare constrângerile de sudabilitate și fabricație: Valorile mai mari ale echivalentului de carbon (CE) cresc riscul de fisurare a sudurii. Dacă forjarea va fi sudată, selectați mai jos un grad cu CE 0.45 acolo unde este posibil, sau planificați preîncălzirea adecvată, controlul temperaturii între treceri și PWHT.
• Verificați disponibilitatea și costul: Calitățile premium, cum ar fi 4340 și EN24, sunt ușor disponibile la nivel global, în timp ce clasele mai specializate pot avea timpi de livrare mai lungi și prime mai mari. Confirmați disponibilitatea de la furnizorul vizat în dimensiunea necesară înainte de a specifica.
• Confirmați conformitatea cu codul sau standardul aplicabil: Multe industrii nu permit selecția arbitrară a calității – codul de proiectare aplicabil (ASME, EN, DNV, MIL-SPEC) poate restricționa clasele permise. Verificați întotdeauna că calitatea de oțel aliat selectată este listată sau aprobată conform standardului de reglementare pentru aplicație.

Atunci când acești factori sunt evaluați în mod sistematic, alegerea unui oțel aliat adecvat pentru piesele forjate din oțel aliat devine mai degrabă o decizie inginerească bine definită decât o presupunere. Investiția în selecția corectă a materialului în faza de proiectare generează în mod constant un cost total mai mic al ciclului de viață, un risc redus de eșec și o performanță mai previzibilă a serviciului decât corectarea unei alegeri proaste a materialului după fapt.
