Ce tip de aliaj este oțelul? Răspunsul direct
Oțelul este în mod fundamental un aliaj fier-carbon , unde conținutul de carbon variază de la 0,02% la 2,14% în greutate. Acea bandă îngustă de carbon transfsaumă fonta, altfel fragilă, într-un material capabil să cuprindă poduri, să adăpostească turbine și să formeze coloana vertebrală a infrastructurii moderne. Dincolo de această combinație de bază fier-carbon, Oțel aliat introduce elemente de aliere suplimentare - cum ar fi mangan, crom, nichel, molibden, vanadiu și siliciu - pentru a crea proprietăți mecanice, termice și chimice specifice pe care oțelul carbon simplu nu le poate atinge.
Termenul „oțel aliat” este atât precis, cât și larg. În cel mai strict sens metalurgic, tot oțelul este un aliaj deoarece conține cel puțin două elemente. Dar, în practica industrială, „oțel aliat” se referă în mod specific la oțelurile în care adăugarea deliberată a unuia sau mai multor elemente de aliere împing performanța dincolo de clasele standard de oțel carbon. Când acest material este modelat prin forță de compresiune în timp ce este cald sau rece, rezultatul este Oțel aliat forgings — componente apreciate pentru fluxul de cereale direcțional, duritatea superioară și rezistența la oboseală în medii de service solicitante.
Cum este clasificat oțelul ca aliaj
Metalurgiștii clasifică aliajele pe baza metalului lor de bază și a naturii elementelor suplimentare. Oțelul se află în familia mai largă a aliaje feroase — aliaje în care fierul este elementul dominant. În cadrul aliajelor feroase, conținutul de carbon trasează prima linie de demarcație majoră:
În cadrul familiei de oțel, Institutul American de Fier și Oțel (AISI) și Societatea Inginerilor Auto (SAE) mențin un sistem de desemnare adoptat pe scară largă. Oțelurile carbon au concentrații scăzute de elemente de aliere, în timp ce oțelurile aliate depășesc în mod deliberat următoarele concentrații de prag (așa cum sunt definite de AISI) pentru orice element: 1,65% mangan, 0,60% siliciu sau 0,60% cupru sau includ cantități minime specificate de aluminiu, crom, cobalt, niobiu, molibden, nichel, titan, wolfram, vanadiu sau zirconiu.
Această clasificare contează enorm în achiziții, calificarea procedurii de sudare, planificarea tratamentului termic și producția de Piese forjate din oțel aliat . Un atelier de forjare care aprovizionează oțel aliat 4340 (un grad de nichel-crom-molibden) trebuie să îl trateze foarte diferit față de un oțel carbon simplu 1045 în ceea ce privește temperaturile de preîncălzire, mediile de stingere și ciclurile de revenire.
| Oțel Category | Conținut de carbon | Elemente cheie de aliere | Aplicații tipice |
|---|---|---|---|
| Oțel cu conținut scăzut de carbon | 0,02%–0,30% | Mn, Si (minor) | Tablă, sârmă, grinzi structurale |
| Oțel cu carbon mediu | 0,30%–0,60% | Mn, Si | Arbori, angrenaje, roți de cale ferată |
| Oțel cu conținut ridicat de carbon | 0,60%–2,14% | Mn, Si | Arcuri, scule de tăiere, sârmă de pian |
| Oțel slab aliat | 0,10%–0,50% | Cr, Ni, Mo, V (<5% total) | Recipiente sub presiune, conducte, forjate din oțel aliat |
| Oțel înalt aliat (de exemplu, inoxidabil) | Variază | Cr (>10,5%), Ni, Mo | Echipamente alimentare, dispozitive medicale, marine |
Ce face de fapt fiecare element de aliere oțelului
Înțelegerea de ce oțelul este formulat așa cum este, necesită cunoașterea cu ce contribuie fiecare element. Aceste cunoștințe sunt relevante în special pentru Piese forjate din oțel aliat , unde microstructura finală depinde de chimia aliajului care interacționează cu temperatura de forjare, raportul de reducere și tratamentul termic ulterior.
Carbon
Cel mai influent element. Fiecare creștere cu 0,10% a carbonului crește rezistența la tracțiune cu aproximativ 65-70 MPa, reducând în același timp ductilitatea. Carbonul formează carbură de fier (Fe3C, cementită), care întărește matricea. La niveluri mai ridicate, sudabilitatea și rezistența la impact scad brusc.
Mangan
Prezent în aproape toate oțelurile comerciale la 0,30%–1,80%. Manganul desulfurează topitura, prevenind scurtarea la cald. De asemenea, mărește călibilitatea - adâncimea la care oțelul poate fi călit - făcându-l indispensabil în clasele de oțel aliat structural și forjate grele.
Crom
Adăugat de la 0,50% în sus pentru întărire și rezistență la uzură. La niveluri de peste 10,5%, cromul formează un strat de oxid pasiv cu auto-vindecare, definind oțelul inoxidabil. În oțelurile pentru scule și oțelurile pentru matrițe, carburile de crom oferă o rezistență excepțională la abraziune. Obișnuit în oțelul pentru rulmenți 52100 și oțelul pentru scule H13.
Nichel
Nichelul întărește ferita fără a reduce duritatea, o combinație rară. Este deosebit de eficient la temperaturi sub zero, motiv pentru care oțelurile aliate cu nichel (de exemplu, oțel Ni 9%) sunt utilizate pentru stocarea gazului lichefiat la -196°C. În Oțel aliat forgings pentru trenurile de aterizare aerospațială sau aplicațiile de apărare, conținutul de nichel de 1,8%–4,0% este obișnuit (ca în 4340 și 300M).
Molibden
Chiar și micile adaosuri (0,15%–0,30%) îmbunătățesc în mod dramatic călibilitatea și previn fragilizarea prin temperare - pierderea tenacității care apare atunci când anumite oțeluri aliate sunt menținute sau răcite lent la 250°C–400°C. Molibdenul îmbunătățește, de asemenea, rezistența la temperaturi ridicate, făcându-l esențial în oțelurile rezistente la fluaj pentru echipamentele de generare a energiei.
Vanadiu
Un rafinator de cereale. Carburele și nitrururile de vanadiu fixează granițele de austenită în timpul lucrului la cald și al tratamentului termic, păstrând microstructura fină. Granulația fină îmbunătățește atât rezistența, cât și duritatea simultan - un compromis care altfel este dificil de realizat. Vanadiul este utilizat în oțeluri microaliate, arbori cotiți forjați și oțeluri pentru scule de mare viteză.
Siliciu
Dezoxidant în timpul fabricării oțelului, siliciul întărește și ferita. La niveluri de 1%–2%, este elementul de aliere primar în oțelurile pentru arc (de exemplu, 9260) și oțelurile electrice, unde reduce pierderile de miez prin creșterea rezistivității electrice. Siliciul crește limita elastică, motiv pentru care arcurile elicoidale sunt oțel aliat siliciu-mangan, mai degrabă decât calități simple de carbon.
bor
Extraordinar de puternic la adaosuri mici. Cât de puțin 0,0005%–0,003% bor crește în mod dramatic călibilitatea, fără a afecta alte proprietăți mecanice. Oțelurile tratate cu bor (sufixul „B” în denumirile AISI, de exemplu, 10B30) permit reducerea elementelor mai scumpe precum nichelul și molibdenul, reducând costurile fără a sacrifica capacitatea de întărire.

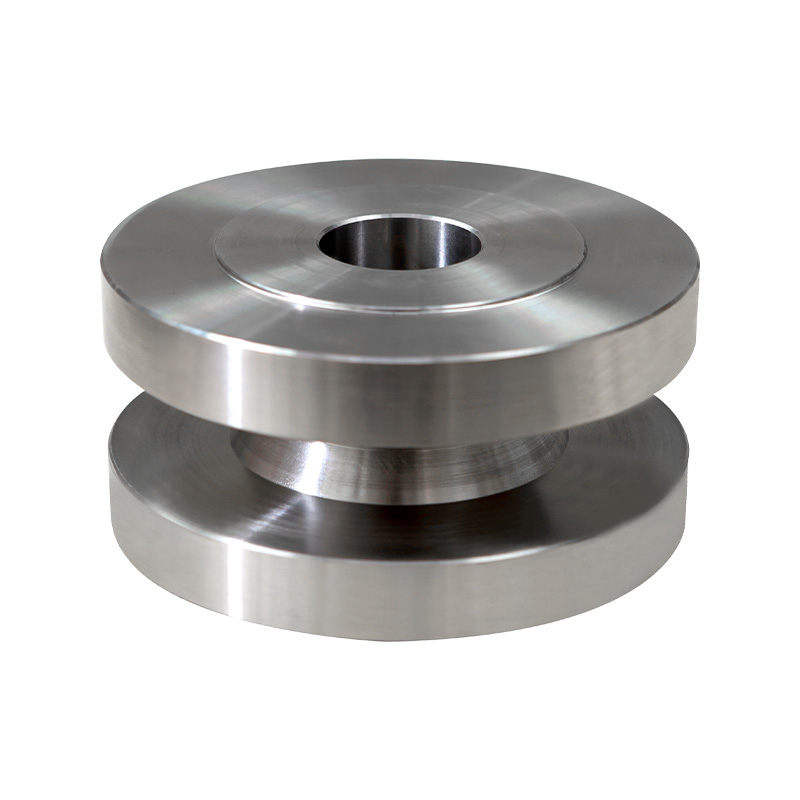

Piese forjate din oțel aliat: de ce forjarea este procesul potrivit pentru oțel aliat
Nu toate componentele din oțel sunt create egale, chiar și atunci când sunt fabricate din chimie identică. Ruta de fabricație - turnare, prelucrare din bară sau forjare - determină structura internă a piesei și, prin urmare, performanța acesteia sub sarcină. Piese forjate din oțel aliat oferă un set de avantaje structurale pe care niciun alt proces nu le poate replica pe deplin.
Fluxul cerealelor și rezistența direcțională
Atunci când o țagle de oțel aliat este forjată, deformația plastică aliniază structura granulației metalului de-a lungul contururilor piesei. Aceasta se numește fluxul de fibre sau curgerea cerealelor. Într-un arbore cotit forjat, de exemplu, liniile de cereale se înfășoară continuu în jurul fiecărei aruncări și jurnal, urmând forma componentei. Un arbore cotit prelucrat tăiat din stocul de bară întrerupe acele linii de cereale, lăsând granulele de capăt expuse la punctele de concentrare a tensiunii. Rezultatul: arborii cotiți forjați supraviețuiesc în mod obișnuit echivalentelor prelucrate la o încărcare la oboseală echivalentă cu un factor de 2–3 ori în comparațiile publicate pentru testele de oboseală (Manual ASM, Volumul 14A, Prelucrarea metalelor: Formare în vrac).
Eliminarea porozității și uniformitatea densității
Oțelul turnat conține porozitate de contracție inerentă, pori de gaz și segregare dendritică - toate acestea creând puncte slabe locale. Forțele de compresiune din forjare se prăbușesc și sudează aceste goluri. Un lingot de oțel aliat 4340 care începe cu porozitate măsurabilă produce o forjare cu goluri detectabile aproape de zero prin inspecție cu ultrasunete conform standardelor ASTM A388. Acest lucru contează critic în componentele care conțin presiune, cum ar fi corpurile supapelor, unde căile interne de scurgere prin porozitate ar fi inacceptabile.
Proprietăți mecanice superioare
O comparație directă spune povestea clar:
| Proprietate | 4340 Forjare din oțel aliat (Q&T) | 4340 oțel turnat (Q&T) |
|---|---|---|
| Rezistența maximă la tracțiune | 1.034–1.172 MPa | 930–1.000 MPa |
| Puterea de curgere | 862–1.000 MPa | 760–860 MPa |
| Charpy Impact (CVN) | 54–81 J la -40°C | 27–41 J la -40°C |
| Limita de oboseală (R = -1) | ~586 MPa | ~448 MPa |
| Reducere în suprafață (%) | 58–65% | 35–45% |
Clasele obișnuite utilizate în forjarea oțelului aliat
- 4130 (Chromoly): 0,28–0,33% C, 0,80–1,10% Cr, 0,15–0,25% Mo. Folosit în fitingurile structurale pentru avioane, cuști de rulare și cadre de biciclete. Sudabilitate bună pentru un oțel aliat.
- 4140: 0,38–0,43% C, 0,80–1,10% Cr, 0,15–0,25% Mo. Cel mai utilizat oțel slab aliat la nivel global. Piesele forjate includ gulerele de foraj pentru câmpuri petroliere, angrenaje, matrițe și elemente de fixare.
- 4340: 0,38–0,43% C, 1,65–2,00% Ni, 0,70–0,90% Cr, 0,20–0,30% Mo. Unul dintre cele mai capabile oțeluri aliate structurale. Folosit pentru trenul de aterizare a aeronavelor, arborii cotiți mari și componentele de muniție care necesită o rezistență foarte mare cu o tenacitate adecvată.
- 8620: 0,18–0,23% C, 0,40–0,70% Ni, 0,40–0,60% Cr, 0,15–0,25% Mo. Un oțel de cementare. Piesele forjate sunt ulterior carburate sau carbonitrurate pentru a produce o suprafață tare, rezistentă la uzură peste un miez dur. Standard pentru angrenaje inelare și pinion.
- 52100: 0,93–1,05% C, 1,35–1,60% Cr. Oțel pentru rulmenți cu conținut ridicat de carbon. Folosit aproape exclusiv în rulmenții cu elemente de rulare, unde este necesară duritatea suprafeței de 60–64 HRC după întărire.
- 300M: Un 4340 modificat cu siliciu suplimentar (1,45–1,80%) și vanadiu. Rezistențe la tracțiune de peste 1.930 MPa sunt realizabile. Folosit în piesele forjate din oțel aliat pentru aerospațiale critice, unde greutatea și rezistența sunt ambele la o primă.
Principalele tipuri de oțel aliat și rolurile lor industriale
Categoria mai largă de oțel aliat cuprinde mai multe subfamilii distincte, fiecare proiectată pentru un set specific de cerințe de performanță. Acestea nu sunt doar etichete de marketing - fiecare tip are o filozofie chimică distinctă și este tratat termic diferit.
Oțel de înaltă rezistență, slab aliat (HSLA)
Oțelurile HSLA conțin mai puțin de 0,35% carbon și mici adaosuri de niobiu, vanadiu, titan sau cupru - de obicei însumând sub 2%. În ciuda chimiei modeste, limitele de curgere de 350–700 MPa sunt atinse prin rafinarea cerealelor și întărirea prin precipitare, mai degrabă decât prin călirea totală. Clasele HSLA precum A572 Grad 50, A36 și API 5L X70 sunt utilizate în oțel structural pentru clădiri, poduri și conducte. Sudabilitatea lor și costul mai mic în comparație cu oțelurile aliate tradiționale le-au făcut dominante în construcții încă din anii 1960. World Steel Association (worldsteel.org) estimează că oțelurile HSLA reprezintă aproximativ 12% din totalul oțelului produs la nivel global.
Oțel inoxidabil
Definit de un minim de 10,5% crom , oțelul inoxidabil este familia de oțeluri înalt aliate cu cel mai înalt profil. Cromul reacționează cu oxigenul atmosferic pentru a forma o peliculă de Cr2O3 grosime de nanometri care pasivează suprafața și previne oxidarea ulterioară. Clasele majore - 304, 316, 410, 17-4 PH - diferă prin conținutul de nichel, adăugarea de molibden și nivelul de carbon. Calitățile austenitice (seria 300) sunt nemagnetice și oferă o rezistență excelentă la coroziune; Calitățile martensitice (seria 400) sunt întăribile și utilizate pentru tacâmuri, instrumente chirurgicale și piese forjate din oțel aliat care necesită atât duritate, cât și rezistență la coroziune.
Oțel pentru scule
Oțelurile pentru scule sunt oțeluri aliate concepute pentru a tăia, modela sau forma alte materiale. Aceștia ating o duritate de 55–68 HRC prin carbon (0,60%–2,30%) și elemente de aliere care formează carburi dure. Clasificarea AISI împarte oțelurile de scule în grupe: W (călire cu apă), O (călire cu ulei), D (oțeluri de matriță), H (prelucrare la cald), M (molibden de mare viteză) și T (tungsten de mare viteză). H13, un oțel pentru scule pentru prelucrare la cald cu 5% crom, este materialul standard pentru matrițe de turnare sub presiune a aluminiului și matrițe de forjare la cald. Oțelurile de mare viteză M2 și M4 conțin wolfram, molibden, crom și vanadiu pentru a păstra duritatea la temperaturi de tăiere peste 600°C.
Maraging Steel
O subfamilie neobișnuită: oțelurile maraging au carbon foarte scăzut (sub 0,03%), dar conțin 17%-19% nichel, plus cobalt, molibden și titan. Ele se întăresc nu prin martensită de carbon, ci prin precipitarea compușilor intermetalici în timpul îmbătrânirii la aproximativ 480°C. Rezultatul este o rezistență la tracțiune de 1.400–2.400 MPa, cu o tenacitate la rupere mult mai mare decât oțelurile cu conținut ridicat de carbon la o rezistență echivalentă. Utilizările includ carcasele motoarelor de rachetă, forjate pentru avioane de ultra-înaltă rezistență și scule de precizie pentru fabricarea compozitelor aerospațiale.
Oțel pentru rulmenți
Oțelurile pentru rulmenți, în principal 52100 și M50, necesită o curățenie extremă - măsurată în părți per milion de oxigen și sulf - deoarece incluziunile nemetalice acționează ca locuri de inițiere a fisurilor de oboseală în contactul de rulare. Retopirea cu arc în vid (VAR) sau retopirea cu zgură electrică (ESR) sunt metode standard de producție. Oțelul rezultat, atunci când este întărit la 60–64 HRC și șlefuit de precizie, oferă o durată de viață la oboseală de contact de rulare măsurată în miliarde de cicluri de solicitare. Oțelurile pentru rulmenți reprezintă una dintre cele mai solicitante aplicații pentru controlul calității oțelurilor aliate.
Procesul de forjare pentru oțel aliat: de la piesă la piesa finită
Producerea Piese forjate din oțel aliat este un proces de fabricație în mai multe etape care necesită un control strict la fiecare pas. Chimia oțelului, fereastra de temperatură pentru lucru, echipamentul utilizat și tratamentul termic aplicat ulterior, toate interacționează pentru a determina proprietățile finale.
Pregatirea stocului
Oțelul aliat ajunge la forjă sub formă de lingouri, flori, țagle sau bare. Pentru forjarile critice din sectorul aerospațial sau energetic, oțelul poate fi produs prin retopire cu arc de vid (VAR) or Retopirea zgurii electrice (ESR) pentru a reduce incluziunile de sulfuri și conținutul de oxigen la niveluri extrem de scăzute. Materialul primit este inspectat cu ultrasunete (conform ASTM A388 sau echivalent) și trebuie să îndeplinească cerințele de chimie și curățenie specificate înainte de începerea procesării.
Încălzire la temperatura de forjare
Oțelurile aliate au intervale specifice de temperatură de forjare. Pentru 4140, intervalul de forjare este de obicei 1.177°C până la 982°C (2.150°F până la 1.800°F) . Încălzirea trebuie să fie lentă și uniformă în cuptoarele cu gaz sau cu rezistență electrică pentru a evita gradienții termici care ar putea crăpa țagla. Timpul de înmuiere asigură ca țagla să fie uniform la temperatură pe toată secțiunea sa transversală - critic pentru forjare cu diametru mare de peste 300 mm, unde difuzivitatea termică limitează cât de repede se încălzește miezul.
Operație de forjare
În funcție de geometria piesei și de volumul de producție, forjarea poate fi efectuată pe un ciocan (cădere gravitațională, pneumatică sau contrasuflă), o presă mecanică, o presă hidraulică sau o laminor cu inele. Forjare cu matriță deschisă modelează țagla între matrițe plate sau conturate, creând fluxul de cereale în mod incremental - utilizat pentru arbori mari, discuri și forme personalizate. Forjare cu matriță închisă presează țagla fierbinte în cavitățile matriței potrivite, producând piese de formă aproape netă, cu consistență dimensională și finisare a suprafeței excelente.
Răcire controlată
După forjare, componentele din oțel aliat trebuie răcite în mod controlat pentru a evita fisurarea (din gradienții termici) și pentru a preveni formarea martensitei dure și casante. Piesele forjate mari din oțel aliat sunt adesea plasate în cutii sau gropi izolate, îngropate în nisip sau răcite lent în cuptoare. Această etapă de recoacere sau de normalizare omogenizează, de asemenea, microstructura și ameliorează solicitările de forjare, pregătind piesa pentru tratamentul termic sau prelucrarea ulterioară.

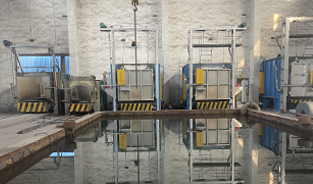

Tratament termic: stingere și temperare
Majoritatea pieselor forjate din oțel aliat destinate lucrărilor structurale primesc a stingere și temperare (Q&T) tratament termic. Piesa forjată este austenită – încălzită la 845°C–899°C pentru 4140, de exemplu – apoi stinsă rapid în ulei, apă sau polimer pentru a forma martensită. Martensita este apoi temperată (reîncălzită la 150°C–650°C) pentru a restabili ductilitatea și duritatea, păstrând în același timp cea mai mare parte a durității câștigate. Temperatura de revenire este pârghia principală pentru echilibrarea rezistenței și tenacității: temperaturile mai scăzute de temperare produc o rezistență mai mare; temperaturile mai ridicate reduc rezistența, dar îmbunătățesc rezistența la impact.
Inspecție și testare
Piesele forjate din oțel aliat finite sunt supuse inspecției dimensionale, încercărilor mecanice (întindere, duritate, impact Charpy) și examinări nedistructive (NDE) înainte de livrare. Testarea cu ultrasunete (UT) detectează defectele interne; Inspecția cu particule magnetice (MPI) dezvăluie fisuri de suprafață și aproape de suprafață. Pentru forjarile aerospațiale, cerințele suplimentare pot include inspecția matrițelor de penetrare, verificarea analizei chimice și revizuirea înregistrărilor de tratament termic. Criteriile de acceptare sunt definite de specificațiile clienților sau standardele industriale, cum ar fi AMS, ASTM sau EN.
Industrii care depind de elementele forjate din oțel aliat
Combinația dintre proprietățile mecanice superioare, uniformitatea densității și flexibilitatea designului face Piese forjate din oțel aliat metoda de producție aleasă în aproape fiecare sector industrial de sarcini grele. Mai jos este o privire mai atentă asupra locului în care apar aceste componente și de ce sunt specificate în mod special forjarile.
Aerospațial
Trenul de aterizare, arborii motorului, discurile de turbină, accesoriile de atașare a aripilor și suporturile structurale din aeronave sunt specificate în mod obișnuit ca elemente forjate din oțel aliat în clasele 4340, 300M sau inoxidabil 17-4 PH. Combinația dintre rezistența specifică ridicată (raportul rezistență-greutate) și duritatea la rupere nu este negociabilă în componentele critice pentru zbor. Trenul de aterizare al avionului Boeing 737, de exemplu, folosește elemente forjate din oțel aliat de 300 M pentru cilindrii principali de lonjeroane oleo.
Automobile
Arborii cotiți, bielele, arborii cu came, fuzetele de direcție, butucii roților, angrenajele de transmisie și componentele articulațiilor CV sunt piese forjate majore din oțel aliat pentru automobile. Un arbore cotit tipic de motor cu 4 cilindri forjat din oțel 1045 modificat sau 4140 cântărește 9-14 kg și trebuie să suporte sarcini de oboseală de torsiune pe toată durata de viață a vehiculului. Piața globală de forjare pentru automobile a fost evaluată la aproximativ 74,4 miliarde USD în 2022 (sursa: Grand View Research, 2023) și continuă să crească alături de ratele de producție a vehiculelor.
Petrol și gaze
Gulerele de foraj, stabilizatorii, îmbinările pentru scule cu umăr rotativ, flanșele capului puțului și corpurile supapelor de înaltă presiune din sectorul petrolului și gazelor sunt fabricate din forjate din oțel aliat, în principal 4140, 4145H și 4340. Specificațiile API 7-1 ale Institutului American de Petrol și API 7-1 și cerințele API și 6A pentru materiale și inspecție trebuie să reglementeze aceste componente și inspecție. presiuni care depășesc 138 MPa (20.000 psi) în unele aplicații.
Generare de energie
Rotoarele turbinelor cu abur, arborii generatorului și duzele vaselor sub presiune din centralele termice și nucleare sunt printre cele mai mari piese forjate din oțel aliat produse. O singură forjare cu rotor de turbină cu abur poate cântări peste 100 de tone și poate necesita luni de procesare de la lingou până la componenta finisată. Calități precum 26NiCrMoV14-5 (oțeluri aliate Cr-Mo-V) sunt utilizate pentru funcționarea la temperaturi ridicate, unde rezistența la fluaj la 500°C–580°C este la fel de importantă ca și proprietățile de tracțiune la temperatura camerei.
Apărare și Ordine
Şenile tancurilor, blocurile de culpă de artilerie, ţevile de tun, plăcile de blindaj şi elementele forjate ale fustei de rachete se bazează pe piese forjate din oţel aliat. Specificațiile militare (MIL-SPEC) și standardele de apărare (DEF STAN) prescriu cerințele de chimie, proprietăți mecanice și de testare. Gradul 4340 este folosit pentru pinioanele de rezervor și roțile de antrenare, în timp ce oțelul pentru scule H-11 (5% Cr pentru lucru la cald) este folosit pentru țevile de tun datorită combinației sale de duritate ridicată, stabilitate termică și rezistență la eroziune de la gazele propulsoare.
Oțel aliat vs. oțel carbon vs. oțel inoxidabil: alegerea materialului potrivit
Selectarea materialului pentru o componentă forjată implică echilibrarea cerințelor de performanță în raport cu costul, disponibilitatea și capacitatea de fabricație. Iată o comparație directă a celor mai comune trei familii de oțel structural pentru a ajuta inginerii și cumpărătorii să facă alegeri informate.
- Rezistenta la tractiune: 600–2.000 MPa in functie de calitate si tratament termic
- Călibilitate excelentă prin secțiuni transversale; potrivite pentru forjare mari
- Rezistență la impact bună până la excelentă, în special cu adaos de Ni
- Necesită acoperire sau placare de protecție în medii corozive
- Cost: moderat spre mare, în funcție de conținutul de aliaj
- Cel mai bun pentru: aerospațial, apărare, instrumente pentru câmpuri petroliere, trenuri de rulare auto, generatoare de putere
- Rezistenta la tractiune: 400–900 MPa; limitat de călibilitatea în secțiuni mari
- Călibilitatea scade rapid cu dimensiunea secțiunii peste ~50 mm diametru
- Duritate bună la carbon scăzut-mediu; casant la carbon ridicat
- Supus ruginii; necesită protecție a suprafeței
- Cost: cel mai mic dintre oțelurile structurale
- Cel mai bun pentru: mașini generale, unelte de mână, părți structurale necritice
- Rezistență la tracțiune: 500–1.700 MPa (grade de întărire prin precipitații)
- Rezistență excelentă la coroziune inerentă aliajului; nu este nevoie de acoperire
- Calitățile austenitice rămân rezistente la temperaturile criogenice
- Cost mai mare al materiilor prime (conținut de nichel și crom)
- Mai greu de prelucrat și de forjat decât carbonul sau cele cu aliaje reduse
- Cel mai bun pentru: procesarea alimentelor, componente medicale, marine, chimice ale plantelor
Decizia între aceste familii de materiale depinde de obicei de combinație de nivelul de rezistență necesar, dimensiunea secțiunii, mediul de coroziune și buget . De exemplu, o clemă de ridicare submarină într-un mediu cu apă sărată ar indica o forjare duplex din oțel inoxidabil, în timp ce o tijă de foraj minier rezistentă care funcționează într-un mediu necoroziv ar fi specificată în forjarea din oțel aliat 4140 la un cost substanțial mai mic.
Tratarea termică a pieselor forjate din oțel aliat: deblocarea întregii game de proprietăți
Unul dintre avantajele definitorii ale forjarilor din oțel aliat față de materialele concurente este amploarea proprietăților care pot fi atinse prin tratament termic. Aceeași forjare din oțel aliat 4140 poate furniza rezistențe la tracțiune oriunde de la 620 MPa (calit puternic, ductilitate maximă) până la peste 1.380 MPa (calit minim, duritate mare), în funcție de ciclul de tratament termic. Această secțiune explică căile de tratament termic primar și efectul acestora asupra proprietăților finale.
Normalizarea
Normalizarea implică încălzirea forjarii la 40°C–55°C peste temperatura critică superioară (Ac3), menținerea până la austenitizarea completă, apoi răcirea cu aer. Scopul este de a rafina și omogeniza structura cerealelor după prelucrarea la cald. Piesele forjate din oțel aliat normalizat prezintă proprietăți mecanice consistente pe toată secțiunea - important atunci când o forjare mare va fi prelucrată intens înainte de tratamentul termic final. Normalizarea este, de asemenea, utilizată ca pas pregătitor înainte de stingere și revenire sau întărire.
Recoacerea
Recoacere completă - austenitizarea urmată de răcirea cuptorului la 10°C–30°C pe oră - produce cea mai moale și mai ductilă stare din oțelul aliat. Valorile durității de 150–200 HB sunt tipice pentru 4140 recoaptă. Piesele forjate sunt recoapte atunci când este necesară o prelucrabilitate maximă înainte de tratamentul termic de finisare sau când este necesară o reducere intermediară a tensiunii între operațiunile multiple de prelucrare.
stingere și temperare (Q&T)
Cel mai comun tratament termic pentru structura Piese forjate din oțel aliat . Forjarea austenitizată este stinsă rapid (în ulei pentru majoritatea oțelurilor aliate, în apă sau polimer pentru tipurile de aliaje inferioare) pentru a produce o microstructură martensitică, apoi revenită la echilibrul necesar duritate/tenacitate. Relația este inversă: temperaturile mai ridicate de revenire reduc duritatea, dar cresc rezistența la impact Charpy. O forjare din oțel aliat 4340 călită la 200°C atinge o rezistență la tracțiune aproape de 1.930 MPa cu valori de impact CVN de ~14 J; temperat la 600°C, rezistența la tracțiune scade la ~1.035 MPa, dar CVN crește la ~81 J (Manual ASM, Vol. 4, Tratarea termică).
Întărirea carcasei (carburare și carbonitrurare)
Oțelurile aliate cu conținut scăzut de carbon, cum ar fi 8620, 9310 și 4320, sunt proiectate intenționat cu un conținut de carbon de miez prea scăzut pentru a fi călit semnificativ, dar cu elemente de aliere care măresc călibilitatea carcasei carburate. După forjare și prelucrare, piesa este încălzită într-o atmosferă bogată în carbon la 900°C–955°C pentru a difuza carbonul în suprafață la o adâncime controlată (de obicei 0,5–2,5 mm), apoi stinsă. Rezultatul este o suprafață dură, rezistentă la uzură (58–64 HRC) peste un miez dur, rezistent la impact - exact combinația necesară pentru dinții angrenajului și lobii camei.
Eliberarea stresului
După prelucrare sau sudare, piesele forjate din oțel aliat pot fi detensionate la temperaturi sub Ac1 (de obicei 550°C–650°C pentru oțelurile aliate) pentru a reduce tensiunile reziduale fără a modifica semnificativ duritatea sau rezistența. Această etapă previne deformarea în timpul prelucrării de precizie, îmbunătățește stabilitatea dimensională și reduce riscul de fisurare prin coroziune sub tensiune în timpul funcționării.
Controlul calității în forjarea oțelului aliat: metode și standarde de testare
Calitatea de Piese forjate din oțel aliat nu se presupune — se verifică printr-un program sistematic de testare și inspecție care începe cu materia primă primită și continuă până la livrarea finală. Mai jos sunt metodele cheie utilizate în controlul calității forjării moderne.
Spectrometria de emisie optică (OES) sau fluorescența cu raze X (XRF) verifică dacă chimia căldurii se potrivește cu gradul specificat. Analiza oală și analiza produsului (de la forjare în sine) sunt ambele necesare în conformitate cu majoritatea specificațiilor materialelor. Carbonul, sulful și fosforul sunt deosebit de îngrijorătoare: sulful peste 0,030% degradează tenacitatea transversală; fosforul peste 0,035% favorizează fragilizarea.
Duritatea Rockwell (HRC), Brinell (HB) sau Vickers (HV) este măsurată în locații specificate pe forjare. Pentru componentele întărite integral, o trecere a durității de la suprafață la miez (date Jominy end-quench) confirmă călibilitatea adecvată. Duritatea este cel mai economic indicator al rezistenței la tracțiune în oțelurile tratate termic.
Conform ASTM A370, epruvetele de tracțiune sunt prelucrate dintr-o prelungire (prelungire) a forjarii sau dintr-un inel de testare forjat separat, în aceeași condiție de tratament termic. Rezistența maximă la tracțiune, rezistența la rezistență de 0,2%, alungirea și reducerea suprafeței sunt raportate și trebuie să îndeplinească valorile minime specificate.
Probele Charpy cu crestătură în V (10 × 10 × 55 mm conform ASTM E23) sunt sparte la temperaturi specificate pentru a măsura rezistența la impact. Pentru aplicații critice, cum ar fi forjarea vaselor sub presiune conform ASME Secțiunea VIII, testele de impact la -40°C sunt de rutină. Cerințele minime medii de energie absorbită variază de obicei între 27 J și 68 J, în funcție de severitatea aplicării.
Undele sonore de înaltă frecvență (1–10 MHz) sunt transmise prin forjare; reflexiile de la defecte interne apar ca indicații pe afișajul A-scan. ASTM A388 este metoda standard pentru examinarea cu ultrasunete a pieselor forjate din oțel. Criteriile de acceptare specifică dimensiunea și frecvența maximă admisă a indicației. UT este deosebit de important pentru detectarea cusăturilor interioare, a turelor și a porozității care sunt invizibile de la suprafață.
Folosit pe oțeluri aliaje feritice și martensitice, MPI detectează discontinuitățile de suprafață și aproape de suprafață prin aplicarea unui câmp magnetic și a particulelor de oxid de fier. Fisurile, cusăturile și turele care se intersectează sau se apropie aproape de suprafață vor atrage particulele, formând indicații vizibile. ASTM E709 reglementează MPI al pieselor forjate din oțel. Acest test este obligatoriu pentru majoritatea forjatelor critice din oțel aliat în aplicații aerospațiale și de apărare.
Piața globală și tendințele viitoare în oțel aliat și forjare
Piețele de oțel aliat și de forjare sunt mari, globale și evoluează ca răspuns la electrificare, presiunile de durabilitate și noile cerințe industriale.
Producția globală de oțel brut a ajuns 1.888 milioane de tone în 2022 (sursa: World Steel Association, worldsteel.org). Dintre acestea, o pondere semnificativă și în creștere o reprezintă aliajele și gradele de specialitate. Piața globală de componente forjate a fost evaluată la aproximativ 91,4 miliarde USD în 2022 , cu previziuni care vor depăși 130 de miliarde USD până în 2030 (Grand View Research, 2023), determinate în principal de creșterea în sectoarele auto, aerospațial și al energiei regenerabile.
Mai multe tendințe modifică cererea pentru Piese forjate din oțel aliat :
- Vehicule electrice (EV): Deși sistemele de propulsie EV elimină arborele cotit al motorului, ele introduc noi componente forjate: arbori motor, ansambluri reductoare, cadre pentru carcasa bateriei și articulații de suspensie pentru platforme mai grele încărcate cu baterii. Conținutul de forjare per EV este comparabil cu sau poate depăși cel din vehiculele cu motor cu ardere internă, doar în diferite componente.
- Energie regenerabilă: Turbinele eoliene offshore necesită piese forjate mari din oțel aliat pentru arbori principali, purtători de planete, angrenaje inelare și flanșe de turn. O singură turbină eoliană offshore de 15 MW poate conține peste 50 de tone de oțel aliat forjat în trenul său de transmisie și conexiunile structurale.
- Economie de hidrogen: Stocarea și distribuția hidrogenului la presiune înaltă necesită piese forjate din oțel aliat foarte curate, cu risc scăzut de fragilizare la hidrogen. Sunt dezvoltate noi clase cu rezistență la fisurarea indusă de hidrogen la presiuni de peste 700 bar.
- Producție avansată: Software-ul de simulare (FEA pentru modelarea proceselor de forjare, DEFORM, Simufact) permite inginerilor de forjare să optimizeze virtual proiectarea matrițelor și parametrii procesului, reducând încercările și erorile și îmbunătățind utilizarea materialului. Fluxul cerealelor și predicția microstructurii sunt acum de rutină în atelierele de forjare premium.
- Abordări hibride de fabricație aditivă: Unele ateliere de forjare explorează rute hibride în care preformele forjate aproape de rețea sunt finisate prin depunere de energie direcționată (DED) pentru a adăuga caracteristici de pereți subțiri, reducând deșeurile de prelucrare pe componente complexe din oțel aliat.
