Care sunt aliajele de oțel? Tipuri, clase și aplicații

Care sunt aliajele de oțel? Un răspuns direct

Aliajele de oțel sunt create prin combinarea fierului și carbonului cu unul sau mai multe elemente de aliere suplimentare - cum ar fi crom, nichel, molibden, vanadiu, mangan sau wolfram - pentru a produce materiale cu proprietăți mecanice, termice sau chimice specifice pe care oțelul carbon simplu nu le poate furniza singur. Familia largă se împarte în două ramuri majore: oteluri slab aliate , care conțin mai puțin de 8% elemente de aliere totale și oţeluri înalt aliate , care depășesc acest prag și includ oțelurile inoxidabile și oțelurile pentru scule.

În cadrul acestei familii, piesele forjate din oțel aliat ocupă o nișă industrială critică. Atunci când oțelul aliat este modelat prin forjare - procesul de comprimare a metalului încălzit la presiune ridicată - componentele rezultate prezintă o structură de cereale rafinată, rezistență superioară la oboseală și toleranță dimensională mai strânsă decât piesele turnate sau barele prelucrate. Industriile de la petrol și gaze la industria aerospațială și la generarea de energie se bazează în mare măsură pe piese forjate din oțel aliat pentru piesele care trebuie să supraviețuiască la stres extrem, temperaturi sau medii corozive.

Secțiunile de mai jos prezintă principalele familii de aliaje, compozițiile acestora, rolul fiecărui element de aliere și modul în care forjarea transformă oțelul aliat brut în componente de înaltă performanță.

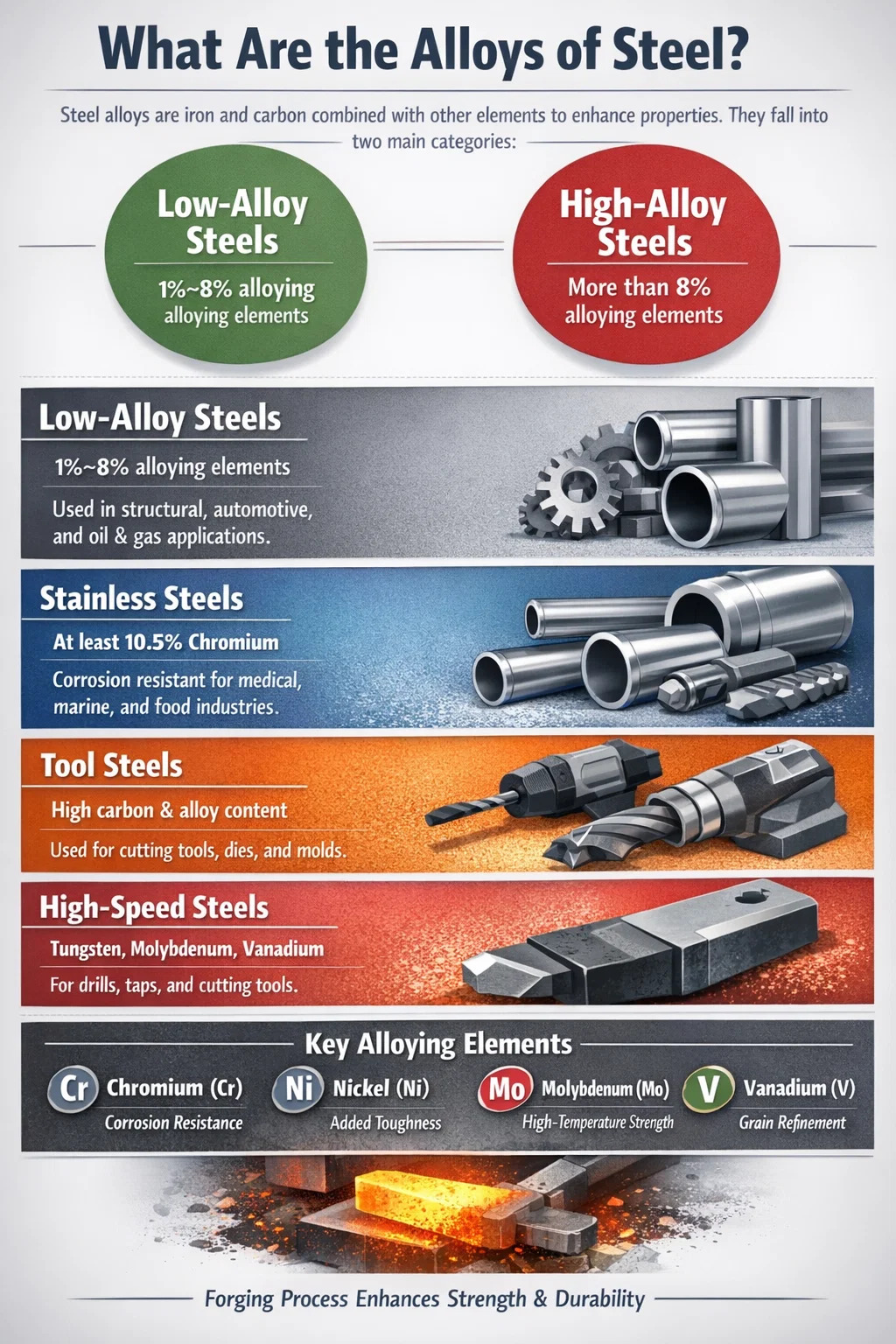

Principalele categorii de aliaje de oțel

Clasificarea aliajelor de oțel urmează mai multe sisteme care se suprapun — după conținutul total de aliaj, după elementul de aliaj primar și după aplicarea finală. Cel mai practic cadru pentru ingineri și cumpărători este combinația dintre nivelul conținutului de aliaj și identitatea elementului principal.

Oțeluri slab aliate

Aceste oțeluri conțin între 1% și 8% elemente de aliere totale. Ei sunt calitățile de lucru ale ingineriei structurale, ale fabricării vaselor sub presiune și ale forjarilor din oțel aliat la scară largă. Calitățile comune includ AISI 4130, 4140, 4340 și 8620. O forjare de grad 4340, de exemplu, poate atinge o rezistență la tracțiune de 1.080–1.470 MPa în funcție de tratamentul termic, făcându-l o alegere ideală pentru componentele trenului de aterizare a aeronavelor, arborii cotit și angrenajele de mare rezistență.

Oțeluri înalt aliate

Atunci când elementele de aliere totale depășesc 8%, oțelul este clasificat ca înalt aliat. Cel mai semnificativ subset din punct de vedere comercial este oțelul inoxidabil, care necesită cel puțin 10,5% crom pentru a forma stratul de oxid pasiv care rezista la coroziune. Aici se încadrează și oțelurile de scule de mare viteză, oțelurile pentru rulmenți și aliajele rezistente la căldură. Oțelurile Maraging — un grup specializat de înalt aliaj care conține 18–25% nichel — ating o rezistență ultra-înaltă (până la 2.400 MPa ) printr-un mecanism de îmbătrânire cu martensită, mai degrabă decât prin tratamentul convențional de călire și revenire.

Oțeluri inoxidabile

Oțelul inoxidabil este din punct de vedere tehnic un subset al oțelului înalt aliat, dar este aproape întotdeauna discutat separat datorită dimensiunii și diversității sale. Cele patru familii majore sunt austenitice (seria 300), feritice (seria 400), martensitice (seria 400 și 500) și duplex (2205, 2507). Calitățile duplex combină microstructurile austenitice și feritice și oferă aproximativ de două ori puterea de curgere de 316L standard, menținând în același timp o rezistență comparabilă la coroziune - motiv pentru care domină conductele de petrol și gaze offshore și componentele pompelor, adesea produse ca elemente forjate din oțel aliat inoxidabil.

Oţeluri pentru scule

Oțelurile pentru scule sunt calități cu conținut ridicat de carbon, aliaje ridicate, concepute pentru duritate, rezistență la uzură și stabilitate dimensională la temperaturi ridicate. Grupurile includ călirea cu apă (seria W), călirea cu ulei (seria O), călirea cu aer (seria A), tipul D (crom ridicat), oțelurile pentru prelucrare la cald (seria H) și oțelurile de mare viteză (seria M și T). Un oțel de mare viteză de calitate ca M2 conține aproximativ 6% wolfram, 5% molibden, 4% crom și 2% vanadiu , oferindu-i o duritate roșie excepțională pentru sculele de tăiere care funcționează la 600°C.

Elemente cheie de aliere și efectele lor asupra oțelului

Fiecare element adăugat la oțel produce modificări specifice, previzibile în microstructură și proprietăți. Înțelegerea acestor efecte este esențială atunci când se specifică elementele forjate din oțel aliat, deoarece temperaturile de forjare, ratele de răcire și tratamentele termice postforjare trebuie să țină cont de chimia aliajului.

Călirea - capacitatea unui oțel de a fi călit la o adâncime dată - este unul dintre cei mai critici parametri pentru forjarea oțelului aliat. O secțiune groasă de forjare care nu se întărește prin miezul său va avea un interior moale care limitează capacitatea portantă. Cromul, molibdenul și manganul cresc în mod substanțial întăribilitatea, motiv pentru care clase precum 4140 (Cr-Mo) și 4340 (Ni-Cr-Mo) sunt atât de larg specificate pentru forjare mari.

Clasele comune de oțel aliat și aplicațiile lor în lumea reală

Selectarea calității este rareori abstractă – este determinată de condițiile de operare specifice, geometrie și constrângerile de cost. Calitățile de mai jos reprezintă cele mai semnificative oțeluri aliate din punct de vedere comercial, dintre care multe sunt procesate în mod obișnuit ca piese forjate din oțel aliat.

AISI 4140 (oțel crom-molibden)

Poate cel mai versatil oțel slab aliat din producție astăzi, 4140 conține aproximativ 0,95% crom și 0,20% molibden alături de 0,38–0,43% carbon. În stare călită și călită, atinge rezistențe la tracțiune de 850–1.000 MPa cu o bună rezistență la oboseală. Este folosit pentru arbori de osie, arbori de pompe, cuplaje, tije de piston și roți dințate. Ca piese forjate din oțel aliat, componentele 4140 se găsesc în întregul câmp petrolier - în gulerele de foraj, sub-uri și barele Kelly - deoarece gradul rezistă la oboseala de torsiune în mediile de foraj.

AISI 4340 (oțel nichel-crom-molibden)

Adăugarea de aproximativ 1,65–2,00% nichel la baza Cr-Mo de 4340 îmbunătățește dramatic duritatea și întărirea în secțiuni mari. Acest grad este standardul pentru forjarea structurală aerospațială, inclusiv pereții etanși, fitingurile aripilor și componentele trenului de aterizare. Poate fi tratat termic la o rezistență minimă la tracțiune de 1.470 MPa, păstrând în același timp valorile de impact Charpy peste 20 J la –40°C. AMS 6415 și AMS 6414 sunt specificațiile de achiziție aerospațială pentru acest grad, acesta din urmă necesitând retopirea cu arc în vid (VAR) pentru o curățenie superioară.

AISI 8620 (oțel de carburare cu nichel-crom-molibden)

Gradul 8620 este un oțel de întărire. Carbonul său scăzut (0,18–0,23%) menține interiorul dur, în timp ce carburarea suprafeței la 0,8–1,0% carbon creează o carcasă tare, rezistentă la uzură. După cementare și călire, duritatea suprafeței ajunge 58–62 HRC , în timp ce miezul rămâne la 25–35 HRC. Angrenajele, pinioanele și arborii cu came sunt aplicații clasice de forjare din oțel aliat 8620 în producția de automobile și echipamente grele.

AISI 52100 (oțel cu lagăre cu crom înalt de carbon)

Cu aproximativ 1,0% carbon și 1,5% crom , 52100 este proiectat pentru durata de viață la oboseală la contactul de rulare în cursele de rulment și bile. După întărire atinge o duritate a suprafeței de 60–64 HRC. Cerințele sale de curățenie excepțional de stricte - conținut scăzut de sulf, fosfor, oxigen și incluziune - înseamnă că 52100 este adesea produs prin topirea electrozgură (ESR). Inelele de rulment forjate din 52100 depășesc stocul de bare prelucrate datorită alinierii favorabile a fluxului de cereale cu geometria inelului.

P91 și P92 (9% oțeluri crom rezistente la curgere)

P91 (9Cr-1Mo-V-Nb) și P92 (9Cr-2W-0,5Mo-V-Nb) sunt oțeluri crom-molibden proiectate pentru sistemele de abur din centralele de generare a energiei care funcționează la peste 565°C. Piesele forjate P91 utilizate în corpurile supapelor, cutiile de abur și carcasele turbinelor trebuie să mențină stabilitatea microstructurală pe durata de viață de proiectare de 200.000 de ore . Aceste calități necesită tratament termic după sudare și postforjare atent (de obicei, 760°C normalizare și 760°C temperatură) pentru a obține microstructura martensitei temperată adecvată.

Oțel mangan Hadfield (grad 1.3401 / ASTM A128)

Oțelul Hadfield conține aproximativ 11–14% mangan și 1,0–1,4% carbon . Caracteristica sa definitorie este călirea prin muncă austenitică: sub încărcare la impact sau compresiune, suprafața se întărește de la aproximativ 200 HB la peste 550 HB, în timp ce volumul rămâne dur. Fălcile de concasor, trecerile de șine și dinții cupei de excavator se bazează pe această proprietate. Deoarece oțelul Hadfield este greu de forjat (lucrarea se întărește în timpul deformării), majoritatea componentelor Hadfield mari sunt turnate mai degrabă decât forjate.

De ce forjarea transformă performanța oțelului aliat

Forjarea nu este doar o operație de modelare, ci este un proces metalurgic. Când oțelul aliat este încălzit la intervalul său de temperatură de forjare (de obicei 1.050–1.250°C în funcție de grad) și deformate sub presiune, apar mai multe îmbunătățiri simultane în structura internă a metalului.

Rafinarea cerealelor

Turnarea produce boabe grosiere, orientate aleator, cu segregare de dendrite. Forjarea descompune această structură prin cicluri repetate de deformare și recristalizare. Rezultatul este o structură fină, echiaxială a granulelor - de obicei ASTM granulație 5-8 - care rezistă la inițierea și propagarea fisurilor. Piesele forjate din oțel aliat cu granulație fină prezintă în mod constant rezistență la oboseală cu 15-25% mai mare decât piese turnate echivalente din aceeași compoziție de aliaj.

Flux de cereale controlat

Într-o componentă forjată, liniile de curgere a cerealelor - sau "liniile de fibre" - urmează conturul formei piesei, la fel ca granulația lemnului care urmează forma unei ramuri. Acest lucru este esențial în special pentru piesele forjate din oțel aliat utilizate în piesele rotative, cum ar fi arborele cotit și semifabricate, unde direcția principală a tensiunii se aliniază cu fluxul de cereale, maximizând rezistența și rezistența la oboseală. Un arbore cotit de bară prelucrat taie peste liniile de curgere a cerealelor, expunând proprietăți transversale mai slabe exact în locurile cu stres ridicat.

Închiderea porozității și incluziunii

Lingourile turnate conțin porozitate de contracție și pori de gaz. Forțele de compresiune în timpul forjarii — pe care le pot atinge în presele hidraulice mari 50.000–80.000 de tone — sudați acești pori și redistribuiți incluziunile nemetalice în șiruri mai fine și mai dispersate. Această închidere a golurilor interne este măsurată prin raportul de reducere a forjarii: un raport de reducere de 4:1 este, în general, minimul necesar pentru a asigura o închidere adecvată a porozității, în timp ce piesele forjate critice din oțel aliat aerospațial specifică adesea 6:1 sau mai mare.

Îmbunătățirea proprietăților mecanice - Cuantificat

Datele care compară oțelul aliat 4340 în stare turnată cu cea forjată ilustrează îmbunătățirea în mod concret:

• Rezistenta la tractiune: turnat ~900 MPa vs. forjat ~1.080 MPa (stins si calit)
• Limita de curgere: turnat ~700 MPa vs. forjat ~980 MPa
• Impact Charpy (longitudinal): turnat ~20 J vs. forjat ~60–80 J
• Limită de oboseală (încovoiere rotativă): turnat ~380 MPa vs. forjat ~480 MPa

Aceste diferențe explică de ce componentele critice din punct de vedere al siguranței - flanșe de vas sub presiune, discuri de turbină, arbori de osie pentru automobile - sunt produse aproape exclusiv ca piese forjate din oțel aliat, mai degrabă decât piese turnate.

Tipuri de procese de forjare utilizate pentru oțel aliat

Nu toate forjarile sunt la fel, iar procesul selectat afectează în mod semnificativ microstructura, toleranța dimensională și costul forjarii finite ale oțelului aliat.

Forjare cu matriță deschisă (Forjare gratuită)

Tagla este comprimată între matrițe plate sau simple, fără incintă completă. Acest proces este utilizat pentru componente mari, cu volum redus: arbori până la 15 metri lungime , inele de câțiva metri în diametru și blocuri pentru vase sub presiune sau discuri de turbină. Forjarea cu matriță deschisă permite operatorului să repoziționeze piesa de prelucrat în mod repetat, obținând rapoarte mari de reducere și o soliditate internă excelentă. Majoritatea pieselor forjate din oțel aliat destinate producerii de energie (rotoare de turbine, arbori generatoare) și industriei grele sunt forjate cu matriță deschisă.

Forjare cu matriță închisă (imprimare cu matriță).

Oțelul aliat este limitat în cavitățile matriței care forțează metalul să umple geometria amprentei. Acest proces este potrivit pentru forme de complexitate medie în volume mari, cum ar fi biele pentru automobile, semifabricate de angrenaje, corpuri de supape și flanșe. Toleranțe dimensionale ale ±0,5 mm sau mai bine sunt realizabile. Costurile matrițelor sunt mari - un set de matrițe de forjare pentru o biela poate costa 50.000-200.000 USD în funcție de dimensiune și complexitate - dar costurile pe bucată scad brusc la volum.

Rolling inel

Un proces specializat de forjare în care o preformă tubulară este redusă progresiv în grosimea peretelui și extinsă în diametru între o rolă antrenată și una rulantă. Laminarea cu inele produce inele fără sudură, cu un flux de cereale circumferențial continuu, care este ideal pentru piste de rulment, flanșe, jante dințate și duze pentru vase sub presiune. Piesele forjate din oțel aliat produse prin laminare cu inele în clase precum 4140, 4340 și F22 (2,25Cr-1Mo) sunt componente standard în echipamentele pentru puțurile de petrol și gaze și cutiile de viteze industriale.

Forjare izotermă și aproape izotermă

Pentru aliajele cu ferestre înguste de prelucrare la cald - inclusiv oțeluri de scule înalt aliate, aliaje de titan și superaliaje de nichel - matrițele sunt încălzite până aproape de temperatura piesei de prelucrat pentru a minimiza gradienții termici și pentru a preveni întărirea prematură. Acest proces produce microstructuri excepțional de consistente, dar necesită matrițe încălzite (adesea la 900–1.100°C ) și viteze mai mici de presare, crescând substanțial costul. Piesele forjate izoterme de formă aproape netă minimizează alocația de prelucrare, ceea ce este valoros atunci când aliajul în sine este scump.

Tratament termic de Piese forjate din oțel aliat

Forjarea stabilește structura cerealelor; tratamentul termic determină microstructura finală și proprietățile mecanice. Pentru piesele forjate din oțel aliat, cele trei secvențe principale de tratament sunt normalizarea, călirea și revenirea (Q&T) și recoacere.

Normalizarea

Forjarea este încălzită la 30–50°C peste temperatura critică superioară (Ac3) și răcită cu aer. Aceasta rafinează structura granulelor, ameliorează tensiunile reziduale de forjare și produce o microstructură perlitic-feritică uniformă. Normalizat 4140 atinge o rezistență la tracțiune de aproximativ 655–860 MPa , adecvat pentru multe aplicații structurale fără tratament suplimentar. Normalizarea îmbunătățește, de asemenea, prelucrabilitatea în comparație cu starea forjată.

Călire și călire

Q&T este tratamentul standard pentru piesele forjate din oțel aliat care necesită rezistență și tenacitate maxime. Forjarea este austenitizată (de obicei 840–870°C pentru majoritatea claselor de Cr-Mo), apoi stins rapid în ulei sau apă pentru a forma martensită, urmat de revenire la 540–650°C pentru a reduce fragilitatea, păstrând în același timp cea mai mare parte a rezistenței. O forjare 4340 călită la 540°C atinge o rezistență la tracțiune de aproximativ 1.470 MPa și o limită de curgere de 1.172 MPa; revenirea la 650°C reduce rezistența la aproximativ 1.030 MPa, dar crește rezistența la impact de la ~28 J la ~80 J - un compromis clasic rezistență-rezistență.

Recoacere cu soluție pentru piesele forjate din oțel aliat inoxidabil

Piesele forjate din inox austenitic (304, 316, 321) necesită recoacere în soluție la 1.040–1.120°C urmată de stingerea rapidă cu apă pentru a dizolva carburile de crom și a restabili rezistența completă la coroziune. Dacă inoxidabilul austenitic este răcit lent în intervalul de sensibilizare (425–870°C) după forjare, carburile de crom precipită la granițele granulelor, epuizând zonele adiacente de crom și lăsându-le vulnerabile la coroziunea intergranulară - un fenomen cunoscut sub numele de sensibilizare. Recoacere corectă a soluției elimină acest risc.

Întărire prin precipitații (Îmbătrânire)

Aplicată la oțelurile inoxidabile care se întăresc prin precipitare (17-4 PH, 15-5 PH) și la oțelurile maraging, îmbătrânirea implică menținerea forjarii la o anumită temperatură - de obicei 480–620°C — să precipite compuși intermetalici fini (precipitate bogate în cupru în 17-4 PH; Ni₃Mo, Ni₃Ti în oțel maraging) care blochează mișcarea de dislocare și măresc duritatea și rezistența. 17-4 PH în stare H900 (învechit la 482°C) atinge o rezistență la tracțiune de 1.310 MPa și un randament de 1.170 MPa, cu o rezistență bună la coroziune - făcându-l popular pentru piesele forjate din oțel aliat structural aerospațial unde reducerea greutății contează.

Standarde de inspecție și calitate pentru elementele forjate din oțel aliat

Deoarece piesele forjate din oțel aliat sunt adesea critice din punct de vedere al siguranței, cerințele de calitate sunt intense și sunt definite de obicei de standardele industriale, specificațiile clienților și codurile.

Standarde și specificații relevante

• ASTM A105 — Piese forjate din oțel aliat din oțel carbon pentru componentele de conducte la temperatura ambiantă
• ASTM A182 — Flanșe și fitinguri din aliaj forjat sau laminat și din oțel inoxidabil pentru țevi de lucru la temperaturi înalte
• ASTM A336 — Piese forjate din oțel aliat pentru componente la presiune și la temperatură înaltă
• ASTM A508 — Piese forjate din oțel aliat călite și revenite pentru recipiente sub presiune, inclusiv recipiente pentru reactoare nucleare
• AMS 6415 / AMS 6414 — Specificații de forjare din oțel aliat aerospațial pentru clasa 4340
• EN 10250 — Standard european pentru piese forjate din oțel cu matriță deschisă în scopuri de inginerie generală
• API 6A — Echipament pentru cap de puț și pom de Crăciun, care acoperă corpuri de supape forjate și bobine din oțel aliat

Metode de testare nedistructivă

Piesele forjate mari din oțel aliat sunt supuse în mod obișnuit la mai multe metode de evaluare nedistructivă (NDE):

• Testare cu ultrasunete (UT) — Detectează defectele interne (porozitate, incluziuni, ture) folosind unde sonore de înaltă frecvență. Sensibilitatea este de obicei calibrată pentru a detecta reflectoarele cu orificii cu fund plat (FBH) cu un diametru de 1,6 mm pentru piesele aerospațiale.
• Inspecția particulelor magnetice (MPI) — Detectează discontinuitățile de suprafață și aproape de suprafață în piesele forjate din oțel aliat feromagnetic prin aplicarea de câmp magnetic și pulbere de fier sau particule fluorescente.
• Testarea cu lichid penetrant (PT) — Folosit pentru piesele forjate din oțel aliat inoxidabil neferomagnetic pentru a detecta defectele de rupere a suprafeței.
• Testare radiografică (RT) — Examinare cu raze X sau cu raze gamma pentru forjare cu geometrie complexă unde accesul UT este limitat.

Verificarea proprietăților mecanice - tracțiune, curgere, alungire, reducerea suprafeței, impact Charpy - este întotdeauna necesară din cupoanele de testare reprezentative pentru căldură. Studiile de duritate în mai multe locații confirmă uniformitatea tratamentului termic prin secțiunea transversală de forjare.

Piese forjate din oțel aliat în industriile cheie

Cererea de elemente forjate din oțel aliat este distribuită pe scară largă în industriile grele, fiecare având preferințe distincte de aliaj determinate de mediul de operare.

Petrol și gaze

Pomii de Crăciun, corpurile supapelor, flanșele și butucii conectorului submarin sunt produse ca elemente forjate din oțel aliat în clase precum F22 (2,25Cr-1Mo), F91 (9Cr-1Mo) și inoxidabil duplex 2205. Componentele submarine trebuie să reziste la presiuni de până la 15.000 psi și temperaturi de la –29°C până la 180°C rezistând în același timp la cracarea prin efort de sulfuri (SSC) indusă de H₂S. NACE MR0175 / ISO 15156 specifică limitele maxime de duritate (de obicei 22 HRC maxim ) pentru piese forjate din oțel aliat în medii de serviciu acru pentru a preveni SSC.

Generare de energie

Rotoarele turbinelor cu abur, arborii generatorului și corpurile supapelor pentru centralele pe cărbune, gaz și centrale nucleare reprezintă unele dintre cele mai mari și mai exigente piese forjate din oțel aliat fabricate. Un singur rotor de turbină de joasă presiune pentru o turbină cu abur de 1.000 MW poate cântări peste 70 de tone și necesită 100 de ore de examinare cu ultrasunete. Gradele utilizate includ 26NiCrMoV14-5, 30CrMoV9, iar pentru instalațiile ultra-supercritice, oțeluri Cr modificate 9-12% (P91, P92, CB2).

Aerospațial și Apărare

Trenul de aterizare, pistoanele de acționare, pereții structurali și suporturile de motor sunt produse ca piese forjate din oțel aliat în 4340, 300M (modificat 4340 cu siliciu și vanadiu mai mare), Aermet 100 și 17-4 PH. 300M realizează rezistențe la tracțiune care depășesc 1.930 MPa cu o rezistență bună la rupere (KIC > 66 MPa√m), făcându-l materialul standard al trenului de aterizare pentru aeronavele comerciale și militare. Toate piesele forjate din oțel aliat aerospațial sunt supuse cerințelor complete de trasabilitate a materialului, de la căldura topită până la piesa finită.

Automobile și echipamente grele

Arborii cotiți, bielele, arborii cu came, fuzetele de direcție, butucii roților și roțile dințate diferențiale sunt toate produse ca piese forjate din oțel aliat cu matriță închisă. Piața globală de forjare auto a depășit 80 de miliarde USD în 2023, oțelul aliat reprezentând cel mai mare segment de volum. Calitățile HSLA microaliate (oțeluri purtătoare de vanadiu 1548, oțeluri cu niobiu) au câștigat cota de piață deoarece ating rezistența necesară după răcirea controlată de la temperatura de forjare fără un pas separat Q&T - reducând consumul de energie și costul de producție.

Mineritul și construcțiile

Dinții găleții, ciocanele de concasor, buzele de scufundare pentru lopată și burghiele pentru aplicații miniere folosesc piese forjate din oțel aliat în grade rezistente la uzură. Oțelul aliat cu crom-molibden cu carbon mediu-înalt (0,35–0,50% C) tratat termic la 400–500 HB este tipic pentru ciocanele de concasor. Burghiile rotative folosesc piese forjate din oțel aliat în gradul 4145H sau 4145 modificate, tratate termic pentru a îndeplini cerințele API Specification 7-1 pentru conexiunile sculelor de fund.

Cum să selectați oțelul aliat potrivit pentru componentele forjate

Alegerea oțelului aliat pentru forjare este o decizie inginerească cu mai multe variabile. Următorul cadru acoperă cele mai critice criterii de selecție.

Pasul 1: Definiți starea de stres și nivelul de forță necesar

Încărcare la tracțiune, la oboseală, la torsiune sau la impact? Un arbore rotativ vede îndoirea și torsiune ciclică - rezistența la oboseală guvernează, indicând forjate curate din oțel aliat, cu granulație fină și curățenie ridicată. O carcasă de vas sub presiune vede tensiuni de tracțiune biaxiale la temperatură ridicată - rezistența la fluaj și duritatea la rupere guvernează, indicând grade Cr-Mo precum F22 sau F91.

Pasul 2: Evaluarea mediului

Forjarea intră în contact cu fluide corozive, gaz acru, apa de mare sau gaze oxidante la temperatură ridicată? Serviciul acru necesită limite de duritate și conformitatea NACE. Mediile marine pot necesita elemente forjate duplex din oțel aliat inoxidabil. Mediile oxidante cu temperaturi ridicate necesită un conținut de crom peste 9% pentru o rezistență adecvată la oxidare.

Pasul 3: Luați în considerare dimensiunea secțiunii și întăribilitatea

Un arbore cu diametrul de 25 mm poate fi călit integral cu un simplu 4140. O forjare cu diametrul de 500 mm necesită un grad cu o călibilitate mult mai mare — 4340 sau, în mod ideal, o variantă îmbunătățită cu nichel — pentru a se asigura că miezul atinge duritatea țintă după călire. Diagramele de călire Grossmann și datele Jominy end-quench pentru notele candidate sunt instrumentele principale pentru această analiză.

Pasul 4: Evaluați sudabilitatea

Dacă forjarea va fi sudată pe țevi sau pe placă, echivalentul de carbon (CE) guvernează riscul de fisurare indus de hidrogen. Formula IIW CE = C Mn/6 (Cr Mo V)/5 (Ni Cu)/15 ar trebui să fie mai jos 0,40% pentru sudare fără preîncălzire; grade peste aceasta necesită preîncălzire, control al temperaturii între treceri și tratament termic post-sudare (PWHT), adăugând costuri și program.

Pasul 5: Luați în considerare prelucrabilitatea și costul

Tipurile de aliaje înalte și de duritate ridicată sunt prelucrate mai lent și uzează sculele mai repede, crescând costul de prelucrare pe piesă. 4140 de mașini aproximativ 40% mai rapid de 4340 în aceeași stare tratată termic. Oțelurile pentru scule și clasele inoxidabile cu aliaje ridicate necesită scule din carbură pe tot parcursul. Costul total al forjării unui oțel aliat include materia primă, forjare, tratament termic, prelucrare și inspecție - iar selecția aliajului afectează toate acestea.

Tendințe emergente în forjarea oțelului aliat

Industria forjării oțelului aliat nu este statică. Dezvoltarea materialelor și inovațiile de proces continuă să extindă ceea ce este realizabil.

Oțeluri HSLA microaliate care înlocuiesc clasele Q&T

Tipurile de aliaje scăzute de înaltă rezistență (HSLA) care conțin adaosuri mici de vanadiu (0,06–0,12%), niobiu (0,03–0,06%) sau titan ating limite de curgere de 550–700 MPa direct după răcirea controlată de la temperatura de forjare, eliminând ciclul separat de călire și revenire. Acest lucru economisește energie, reduce riscul de distorsiune și scurtează timpul de livrare. Adoptarea a fost rapidă în bielele auto și grinzile osiei camioanelor.

Curățenia și metalurgia vidului

Cererile pentru o durată de viață mai mare la oboseală în aplicațiile aerospațiale și energetice îi împing pe producătorii de forjare de oțel aliat către topirea prin inducție în vid (VIM), urmată de topirea cu arc în vid (VAR) sau topirea electrozgură (ESR). Oțelul aliat cu dublă topire VIM VAR atinge conținutul de oxigen de mai jos 10 ppm și sulf sub 5 ppm, comparativ cu 20–30 ppm oxigen în cuptorul cu arc electric standard plus producția de rafinare cu oală. Reducerea incluziunilor nemetalice se traduce direct prin îmbunătățirea duratei de viață la oboseală de ciclu înalt - uneori cu un factor de 2-3×.

Dezvoltare de forjare bazată pe simulare

Modelarea cu elemente finite (FEM) a proceselor de forjare folosind software precum DEFORM, FORGE sau Simufact permite acum inginerilor de forjare să prezică fluxul de metal, distribuția deformarii, evoluția temperaturii și umplerea matriței înainte de orice încercare fizică. Acest lucru reduce numărul de încercări de forjare necesare pentru noile modele de forjare din oțel aliat de la 5-10 iterații la 1-2 în multe cazuri, reducând substanțial costurile de dezvoltare și timpul de lansare pe piață.

Practici de forjare durabilă

Fabricarea oțelului în cuptorul electric cu arc (EAF) folosind deșeuri domină deja producția de oțel aliat. Următorul val implică înlocuirea încălzirii cu ardere cu gaz natural cu încălzire prin inducție sau cuptoare cu rezistență electrică pentru încălzirea țaglelor, reducând emisiile de CO₂ de la sfera 1 de la fabrica de forjare. Mai multe companii europene de forjare s-au angajat ținte de neutralitate în carbon până în 2040 , cu electrificarea încălzirii ca pârghie primară. În același timp, forjarea în formă aproape de rețea - minimizând materialul îndepărtat în prelucrare - reduce risipa de material, ceea ce este important având în vedere costul oțelului aliat de specialitate.
