Cum este forjat oțelul? Proces, tehnici și aplicații

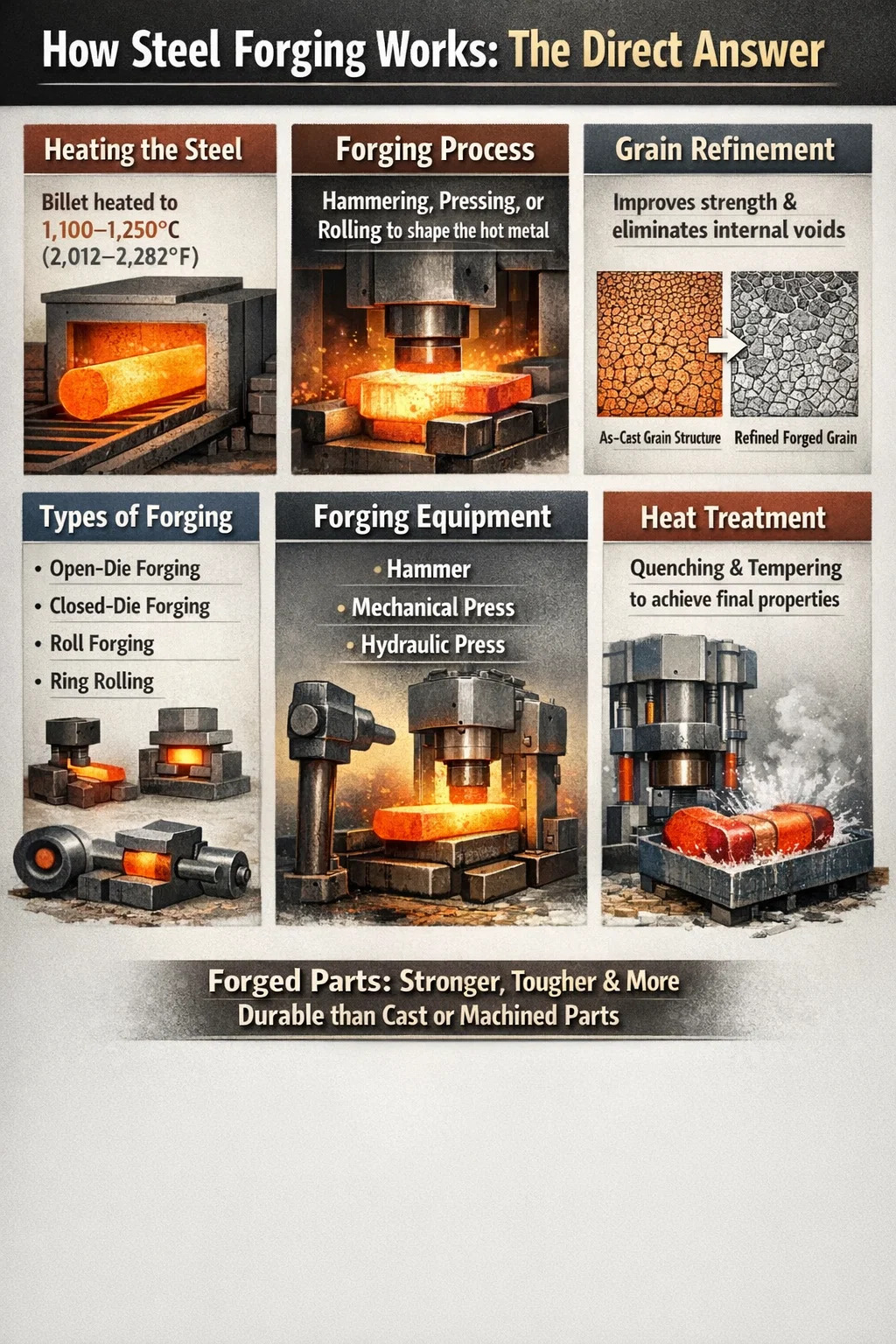

Cum funcționează forjarea oțelului: răspunsul direct

Forjare din oțel este procesul de modelare a oțelului prin aplicarea unei forțe de compresie - fie prin ciocanire, presare sau laminare - în timp ce metalul este încălzit la o temperatură care îl face plastic și lucrabil, dar nu este topit. Rezultatul este o parte cu proprietăți mecanice superioare în comparație cu componentele turnate sau prelucrate, deoarece procesul de forjare rafinează structura interioară a granulelor și elimină golurile interne.

În termeni practici, o țagle sau un lingou de oțel este încălzit între ele 1.100°C și 1.250°C (2,012 °F până la 2,282 °F) pentru forjare la cald - cea mai comună metodă industrială - apoi plasat sub o presă sau un ciocan care îl deformează în forma dorită. Piesa modelată este apoi răcită în condiții controlate și finisată prin prelucrare, tratament termic sau prelucrare a suprafeței.

Aceasta nu este o singură tehnică, ci o familie de procese înrudite. În funcție de geometria piesei, volumul de producție, toleranțele necesare și calitatea materialului, producătorii aleg dintre forjare cu matriță deschisă, forjare cu matriță închisă (impresionare), forjare cu rolă, laminare cu inele sau forjare izotermă. Fiecare oferă compromisuri diferite între utilizarea materialului, costul matriței, precizia dimensională și complexitatea realizabilă.

Materia primă: Alegerea oțelului potrivit pentru forjare

Nu toate clasele de oțel forjează în același mod. Conținutul de carbon, elementele de aliere și curățenia topiturii afectează modul în care materialul curge sub presiune și ce proprietăți le atinge piesa finită. Oțelurile forjabile sunt grupate în linii mari după cum urmează:

• Oțeluri cu conținut scăzut de carbon (0,05–0,30% C): Foarte ductil și ușor de forjat; utilizat pentru piese structurale, șuruburi și arbori care nu necesită duritate extremă.
• Oțeluri cu carbon mediu (0,30–0,60% C): Calul de bataie al industriei de forjare; clase precum AISI 1040 și 4140 sunt utilizate pentru arbori cotiți, biele, angrenaje și osii.
• Oțeluri cu conținut ridicat de carbon (0,60–1,00% C): Mai dur și mai puternic, dar mai sensibil la crăpare în timpul forjarii; folosit pentru arcuri, șine și unelte de tăiere.
• Oțeluri aliate (seria 4000, 8000): Adăugările de crom, molibden, nichel și vanadiu îmbunătățesc întărirea și duritatea; comune în industria aerospațială și în mașinile grele.
• Oțeluri inoxidabile (seria 300 și 400): Necesită presiuni mai mari de forjare și control mai strict al temperaturii; utilizate în aplicații chimice, de prelucrare a alimentelor și medicale.

Stocul de forjare vine sub formă de bare rotunde, țagle tăiate din material de bare laminate sau lingouri pentru piese foarte mari. Greutatea billetului pentru componentele auto variază de obicei de la 0,5 kg până la 30 kg , în timp ce piesele forjate industriale mari — cum ar fi arborii turbinei sau flanșele vaselor sub presiune — pot începe de la lingouri cântărind câteva tone.

Încălzirea oțelului: controlul temperaturii, al cuptoarelor și al scării

Încălzirea este locul unde începe de fapt procesul de forjare și este mult mai controlat decât sugerează imaginea unei bare strălucitoare trase dintr-un foc. Găsirea greșită a temperaturii – chiar și cu 50°C – poate însemna piese forjate fisurate, uzură excesivă a matriței sau piese care nu sunt inspectate.

Intervalele de temperatură de forjare în funcție de tipul de oțel

Cuptoarele industriale de forjare sunt cuptoare cu vatră rotativă pe gaz, cuptoare cu împingere sau sisteme de încălzire prin inducție. Încălzirea prin inducție a devenit dominantă pentru producția de volum mare de țagle mai mici, deoarece încălzește o țagle cu diametrul de 50 mm la temperatura de forjare în sub 60 de secunde , elimină aproape în întregime scalarea suprafeței și utilizează aproximativ 30-40% mai puțină energie decât sistemele echivalente de cuptor cu gaz.

Scara - stratul de oxid de fier care se formează la suprafață în timpul încălzirii cuptorului cu gaz - este o problemă persistentă. Dacă scara este presată în suprafața piesei prin contactul matriței, se creează defecte de suprafață care necesită prelucrare suplimentară sau provoacă respingere. Jeturi de detartrare cu apă de înaltă presiune care funcționează la 150-200 bar sunt standard pe liniile de presă pentru a sablare imediat înainte ca țagla să intre în matriță.

Forjare cu matriță deschisă: flexibilitate pentru piese mari și personalizate

Forjarea cu matriță deschisă - numită și forjare liberă sau forjare fierarului - folosește matrițe plate, în formă de V sau simple conturate care nu înglobează piesa de prelucrat. Operatorul sau sistemul automatizat rotește și repoziționează țagla între fiecare cursă de presare, lucrând-o treptat în forma dorită. Această tehnică oferă atelierului de forja o flexibilitate enormă: un singur set de matrițe plate poate produce orice număr de forme diferite ale pieselor pur și simplu prin schimbarea modului de manipulare a piesei de prelucrat.

Forjarea cu matriță deschisă este metoda de alegere pentru piesele care sunt prea mari pentru matrițe închise - arborii rotorului turbinei, arborii elicei navei, flanșele mari, carcasele vaselor sub presiune și rolele de freză. Piesele produse astfel pot cântări de la câteva kilograme până la câteva sute de tone . Presa de 300 MN de la Second Heavy Industry Group din China este una dintre cele mai mari din lume, capabilă să forjeze componente din titan și oțel pentru centrale nucleare și structuri de aeronave.

Secvența procesului pentru un arbore mare arată de obicei astfel:

1. Lingoul este turnat și lăsat să se solidifice; secțiunile de sus (montant) și de jos (cap la cap) cu segregare și goluri sunt tăiate, eliminând până la 20–25% din greutatea lingoului inițial .
2. Lingoul rămas este reîncălzit și răsturnat (comprimat axial) pentru a sparge structura cerealelor turnate și a închide golurile interne.
3. Tagla este extrasă (alungită) sub presă, rotindu-se treptat între curse pentru a lucra uniform materialul.
4. Sunt necesare mai multe reîncălziri pentru piesele mari pentru a menține temperatura de lucru peste limita de forjare de finisare.
5. Forjarea brută este prelucrată brut pentru a elimina neregularitățile suprafeței și verificată cu ultrasunete pentru defecte interne.

Utilizarea materialului în forjarea cu matriță deschisă este mai mică decât în lucrul cu matriță închisă - de obicei 60–75% din greutatea inițială a lingoului ajunge în forjarea finită. Restul este eliminat ca material de recoltare, scară și prelucrare. În ciuda acestui fapt, pentru piesele foarte mari sau unice, costurile reduse ale matriței fac ca matrița deschisă să fie singura opțiune viabilă din punct de vedere economic.

Forjare cu matriță închisă: producție de precizie și volum mare

Forjarea cu matriță închisă - numită și forjare cu matriță de imprimare - folosește jumătățile superioare și inferioare de matriță potrivite care conțin amprenta negativă exactă a piesei finite. Când presa se închide, țagla de oțel încălzită umple cavitatea matriței și capătă forma precisă a amprentei. Excesul de metal este stors într-un inel subțire numit flash, care este ulterior tăiat.

Aceasta este metoda dominantă pentru producția de volum mare a componentelor structurale și mecanice: biele pentru automobile, articulații de direcție, butuci de roți, cârlii de aripi de avioane și unelte de mână. Forjarea modernă cu matriță închisă atinge toleranțe dimensionale de ±0,5 mm sau mai strâns pe componente de dimensiuni medii, reducând semnificativ prelucrarea din aval comparativ cu turnarea.

Secvența matrițelor cu mai multe stații

Piesele complexe sunt rareori forjate la forma finală dintr-o singură lovitură. Blocul matriței este împărțit în mai multe stații de amprentare aranjate în succesiune:

• Impresie mai completa: Redistribuie metalul longitudinal, reducând secțiunea transversală în anumite puncte.
• Impresie de tăiere: Adună metalul în zone specifice și modelează grosier profilul secțiunii transversale.
• Impresie de blocare: Preformează piesa de prelucrat la o formă care seamănă foarte mult cu piesa finală, dar cu raze mai mari și mai multă pescaj.
• Impresie de finisare: Aduce piesa la geometria finală, formând detalii fine și raze strânse. Flash este generat aici.

Pentru o biela tipică pentru automobile din AISI 4140, întreaga secvență - de la introducerea țaglei până la extragerea forjarii tăiate prin fulger - durează sub 30 de secunde pe o presă mecanică modernă evaluată la 25.000 până la 40.000 kN. O singură linie de forjare poate produce 600 până la 1.200 de biele pe oră .

Utilizarea blițului și a materialelor

Flash reprezintă de obicei 10–20% din greutatea țaglei în forjarea convențională cu matriță închisă. Forjarea fără fulger – o variantă în care matrița este complet închisă și volumul țaglelor este potrivit cu precizie cavității – poate elimina aceste deșeuri, dar necesită o pregătire foarte precisă a țaglelor și forțe de presare mai mari. Este utilizat pentru piese cum ar fi semifabricate de angrenaje și inele de rulmenți, unde economiile de costuri ale materialelor justifică complexitatea adăugată.

Forjare și laminare cu inele: Metode de modelare specializate

Dincolo de cele două categorii principale de forjare cu matriță, mai multe procese specializate de forjare a oțelului merită înțelese deoarece domină categorii specifice de produse.

Forjare cu role

În forjarea cu role, țagla încălzită trece între două role contrarotative cu caneluri profilate prelucrate în suprafața lor. Pe măsură ce țagla trece, rolele își reduc secțiunea transversală și o lungesc, distribuind metalul în modelul precis necesar pentru următoarea operație de forjare. Forjarea cu role este utilizată pe scară largă ca pas de preformare înainte de forjarea cu matriță închisă a pieselor alungite, cum ar fi tijele de legătură și semifabricatele arcurilor lamelare. Îmbunătățește distribuția materialului și reduce numărul de amprente necesare pentru matriță închisă, reducând uzura matriței și timpul ciclului.

Rolling inel

Laminarea cu inele produce inele fără sudură prin străpungerea unei găuri într-un semifabricat de forjare în formă de disc și apoi extinzându-l între o rolă principală antrenată și o rolă de rulare, în timp ce rolele axiale plate controlează înălțimea inelului. Rezultatul este un inel fără sudură, cu o structură de cereale care curge continuu în jurul circumferinței sale - un avantaj structural semnificativ față de inelele tăiate din placă sau fabricate prin sudare.

Inelele laminate variază de la rulmenți mici de cântărire sub 1 kg la flanșe masive de turbine eoliene și flanșe ale vasului reactorului nuclear cu diametre exterioare care depășesc 8 metri si greutati mai sus 100 de tone . Industria aerospațială se bazează în mare măsură pe componente de titan și oțel laminate cu inele pentru carcasele, cadrele și pereții etanși ale motoarelor cu reacție.

Forjare la rece și la cald: oțel de lucru sub căldură roșie

Forjarea la cald nu este singura opțiune. Forjare la rece - efectuată la sau aproape de temperatura camerei - și forjare la cald - de obicei la 650–900°C pentru oțel — oferă diferite combinații de finisare a suprafeței, precizie dimensională și performanță mecanică.

Forjare la rece

Forjarea la rece a oțelului se bazează pe călirea prin muncă: pe măsură ce metalul se deformează plastic, densitatea sa de dislocare crește și devine progresiv mai puternic. Piesele produse prin forjare la rece se pot realiza finisaje de suprafață de Ra 0,4–1,6 µm iar toleranțe dimensionale mai strânse decât ±0,05 mm fără nicio prelucrare. Producția de volum mare de șuruburi, piulițe, șuruburi și semifabricate de angrenaje formate la rece sunt aplicații primare.

Limitarea este forțele mari necesare. Forjarea la rece a unui oțel cu conținut scăzut de carbon necesită tensiuni de curgere de 500–800 MPa , comparativ cu 80–150 MPa pentru același material la temperaturi de forjare la cald. Matrițele se uzează rapid, iar oțelul trebuie de obicei recoacet și relubrifiat (adesea cu sisteme fosfat-săpun) între etapele pentru operațiunile de formare în mai multe treceri.

Forjare la cald

Forjarea la cald se situează între cald și rece atât din punct de vedere al temperaturii, cât și al rezultatului. La temperaturi intermediare, stresul de curgere este redus în comparație cu prelucrarea la rece - scăderea cerințelor de tonaj presei - în timp ce calitatea suprafeței și precizia dimensională sunt mult mai bune decât forjarea la cald, deoarece se formează mai puține calame și contracția termică este mai mică. Forjarea la cald este folosită din ce în ce mai mult pentru angrenajele de precizie și componentele de îmbinare CV în trenul de rulare al autovehiculelor, unde combinația dintre precizia formei aproape nete și o bună integritate a suprafeței reduce costul total de fabricație în comparație cu secvențele de forjare la cald, apoi mașini.

Echipamente de forjare: ciocane, prese mecanice și prese hidraulice

Mașina care furnizează forța de forjare modelează economia, capacitatea și rata de producție a operațiunii la fel de mult ca și designul matriței. Trei tipuri principale de mașini domină forjarea industrială a oțelului:

Ciocane de forjare

Ciocanele furnizează energie prin scăparea sau împingerea unui berbec în jos la viteză mare. Energia de deformare este energia cinetică a berbecului în mișcare. Ciocanele cu picătură gravitațională sunt cel mai simplu tip; ciocanele electrice folosesc abur, aer comprimat sau presiune hidraulică pentru a accelera berbecul, atingând energiile de impact de la 5 kJ până la peste 1.000 kJ pentru ciocane mari cu abur cu dublă acțiune. Ciocanele sunt potrivite pentru forjarea cu matriță deschisă a formelor complexe, deoarece loviturile rapide multiple pot lucra progresiv materialul. Rata mare de deformare a loviturilor de ciocan înseamnă, de asemenea, un timp de contact mai mic al matriței și o sarcină termică mai mică a matriței.

Prese mecanice de forjare

Presele mecanice folosesc o manivelă excentrică acţionată de volant pentru a converti energia de rotaţie într-o singură cursă a berbecului pe rotaţie. Capacitățile variază de la 5.000 kN până la 125.000 kN . Cursa lor fixă ​​și poziția previzibilă a pistonului le fac ideale pentru lucrul cu matriță închisă cu mai multe amprente, cu repetabilitate dimensională strânsă. O presă mecanică de 63.000 kN - o dimensiune comună pentru piese forjate pentru automobile grele - funcționează de obicei la 40-80 de lovituri pe minut , permițând rate de producție foarte mari.

Prese hidraulice de forjare

Presele hidraulice generează forță prin fluidul de înaltă presiune care acționează asupra unui cilindru. Spre deosebire de presele mecanice, acestea pot menține un tonaj complet pe toată durata cursei și pot fi programate cu profile complexe de viteză și forță ale berbecului. Acest lucru le face esențiale pentru forjarea izotermă a superaliajelor aerospațiale, unde sunt necesare rate lente de deformare pentru a evita încălzirea adiabatică și fisurarea și pentru operațiuni foarte mari de matrițe deschise. Cele mai mari prese de forjare din lume, inclusiv Presa 750 MN la VSMPO-AVISMA în Rusia — sunt hidraulice.

Ce se întâmplă cu structura cerealelor în timpul forjarii oțelului

Superioritatea mecanică a pieselor forjate față de piese turnate vine direct din ceea ce face forjarea microstructurii interne a oțelului. Înțelegerea acestui lucru explică de ce piesele forjate sunt specificate pentru aplicații critice chiar și atunci când costă mult mai mult.

Oțelul turnat conține o structură de granulație grosieră, dendritică, cu segregare chimică între limitele granulelor și goluri interne de contracție sau porozitate. Când acest material este falsificat, se întâmplă mai multe lucruri simultan:

• Rafinarea cerealelor: Boabele turnate mari sunt rupte prin deformare plastică și apoi se recristalizează în boabe echiaxiale mai mici, mai uniforme în timpul și după prelucrarea la cald. Boabele mai mici înseamnă rezistență și rezistență la oboseală mai bune.
• Închidere gol: Porozitatea internă și micro-contracția sunt compactate și sudate închise de solicitările de compresiune ale forjarii, în special în operațiunile cu matrițe deschise cu treceri multiple, cu rapoarte de reducere ridicate.
• Flux de fibre: Incluziunile nemetalice și stringersurile din carbură sunt alungite și aliniate cu direcția curgerii metalului, creând un model de curgere a granulelor. Atunci când matrița de forjare este proiectată corect, acest flux de fibre urmează conturul piesei, iar liniile de curgere a granulelor sunt paralele cu axa tensiunii în funcțiune - îmbunătățind semnificativ rezistența la oboseală în comparație cu un semifabricat prelucrat prin care liniile de curgere sunt tăiate.
• Omogenizare: Încălzirea și deformarea repetată distribuie elementele de aliere mai uniform, reducând gradienții de compoziție care slăbesc structurile turnate.

O componentă de oțel bine forjată poate prezenta rezistență la oboseală cu până la 40% mai mare, rezistență la tracțiune cu 20% mai mare și rezistență la impact net superioară comparativ cu o componentă turnată de aceeași compoziție nominală. În aplicații precum trenul de aterizare a aeronavelor sau arborii cotiți pentru automobile - unde încărcarea ciclică și sarcinile ocazionale de șocuri sunt factori de proiectare - acestea nu sunt câștiguri marginale.

Tratament termic după forjare: finalizarea ciclului metalurgic

Pentru majoritatea pieselor forjate din oțel aliat, operația de forjare în sine nu oferă proprietățile mecanice finale necesare. Tratamentul termic post-forjare este pasul care blochează combinația țintă de rezistență, duritate și duritate.

Normalizarea

Încălzire la 850–950°C iar răcirea cu aer rafinează structura cerealelor și omogenizează microstructura după forjare. Normalizarea este adesea specificată ca tratament de bază pentru forjarea din oțel carbon și slab aliat înainte de prelucrarea finală și este uneori singurul tratament termic necesar pentru aplicațiile cu performanță scăzută.

stingere și temperare (Q&T)

Pentru piese forjate de oțel aliat de înaltă performanță, austenitizare (de obicei 830–900°C ), stingerea în apă, ulei sau polimer, apoi revenirea la 450–680°C este calea standard pentru a obține o rezistență ridicată cu o tenacitate adecvată. O forjare din oțel AISI 4340 în stare Q&T poate atinge rezistențe la tracțiune de 1.000–1.800 MPa în funcție de temperatura de revenire, făcându-l potrivit pentru componentele structurale aeronavelor și piesele de transmisie grele.

Recoacerea și reducerea stresului

Piesele forjate mari cu geometrie complexă pot reține tensiuni reziduale semnificative de la răcirea neuniformă după forjare. O recoacere pentru ameliorarea stresului la 550–650°C — sub temperatura de transformare — reduce tensiunea reziduală fără a modifica substanțial duritatea, prevenind deformarea în timpul prelucrării finale. Acest pas este o practică standard pentru corpurile mari de supape, blocurile de matriță și componentele vaselor sub presiune.

Controlul calității și testarea în forjarea oțelului

Piesele forjate din oțel destinate aplicațiilor critice sunt supuse unui regim de inspecție riguros care acoperă atât calitatea suprafeței, cât și calitatea interioară. Testele specifice necesare depind de standardul industrial - ASTM, EN, JIS sau specificațiile specifice clientului - dar următoarele sunt aplicate pe scară largă:

• Testare cu ultrasunete (UT): Undele sonore de înaltă frecvență detectează defecte interne - fisuri, goluri, incluziuni - care sunt invizibile la suprafață. Necesar pentru aproape toate piesele forjate pentru echipamente aerospațiale, nucleare și sub presiune; criteriile de acceptare sunt definite în funcție de zonă (de exemplu, nicio indicație care depășește echivalentul găurii cu fund plat de 2 mm în zona de gaură).
• Inspecția particulelor magnetice (MPI): Detectează fisurile de suprafață și aproape de suprafață în oțelurile feromagnetice prin magnetizarea piesei și aplicarea suspensiei de particule feroase. Standard pentru piese forjate critice din punct de vedere al siguranței auto, cum ar fi butuci de direcție și butuci de roți.
• Testarea durității: Duritatea Brinell sau Rockwell măsurată pe suprafețe prelucrate confirmă că tratamentul termic a atins intervalul de proprietăți țintă.
• Testarea la tracțiune și la impact: Testele distructive pe cupoane de testare forjate separat - sau din prelungiri forjate pe piesă - verifică limita de curgere, rezistența maximă la tracțiune, alungirea și energia de impact Charpy V-notch la temperaturi specificate.
• Inspecție dimensională: Verificarea CMM (mașină de măsurat coordonate) a tuturor dimensiunilor critice în raport cu desenul ingineresc, cu trasabilitatea completă a datelor de măsurare.

Testarea de macrogravare - tăierea, lustruirea și gravarea unei secțiuni transversale a unei forjare cu o soluție acidă diluată - dezvăluie liniile de curgere a cerealelor, confirmă că acestea urmează modelul dorit și expune orice segregare internă, conducte sau cusături pe care UT le-ar putea rata. Acest test este de obicei specificat pentru calificarea la primul articol a noilor modele de matriță.

Defecte comune la forjarile din oțel și cauzele acestora

Chiar și operațiunile de forjare bine controlate produc piese defecte. Recunoașterea cauzei fundamentale a fiecărui tip de defect este esențială pentru corectarea procesului înainte ca cantități mari de deșeuri să se acumuleze.

Unde sunt folosite piesele din oțel forjat: aplicații industriale

Piesele forjate din oțel se găsesc în aproape orice industrie în care componentele trebuie să reziste la solicitări mari, la încărcări repetate sau la temperaturi ridicate. Următoarele sectoare reprezintă marea majoritate a producției globale de forjare:

Industria Auto

Sectorul auto consumă aproximativ 60% din toate piesele forjate produse la nivel global . O mașină tipică de pasageri conține peste 250 de componente forjate: arbori cotiți, biele, arbori cu came, angrenaje de transmisie, butuci de direcție, butuci de roți, etriere de frână, brațe de suspensie și carcase de articulație homocină. Trecerea la vehicule electrice schimbă amestecul - mai puține arbori cotit și pistoane - dar crește cererea pentru elemente structurale mari ale carcasei bateriei și arbori de motor electric.

Aerospațial și Apărare

Piesele forjate din domeniul aerospațial sunt supuse celor mai riguroase cerințe de certificare a materialelor și proceselor din orice industrie. Componentele structurale ale celulei aeronavei — lonjelii aripilor, cadrele fuzelajului, barele trenului de aterizare — și componentele motorului — discuri compresoare, discuri turbine, arbori — sunt aproape exclusiv forjate. O singură aeronavă comercială cu fustă largă conține peste 1.500 de piese forjate , multe dintre ele piese mari din aluminiu sau titan mai degrabă decât oțel, dar forjarea din oțel de înaltă rezistență domină în trenurile de aterizare și sistemele de acționare.

Producerea de petrol, gaze și energie

Flanșele vaselor sub presiune, corpurile de supape, fitingurile de conducte, componentele capului de sondă și rotoarele de turbină sunt aplicații critice de forjare în sectorul energetic. Aceste piese funcționează sub presiune ridicată, temperatură ridicată și medii adesea corozive în care porozitatea turnării ar fi un risc inacceptabil. Piesele forjate mari cu rotor de turbină pentru centralele electrice cu abur pot cântări peste 200 de tone după prelucrarea finală și necesită luni de forjare, tratament termic și testare înainte de livrare.

Utilaje de constructii si minerit

Legăturile de șenile, pinioanele, dinții cupei, burghiele pentru rocă și știfturile structurale din echipamentele grele de construcție și minerit se bazează pe oțelul forjat pentru rezistența la impact și abraziune. Încărcările dinamice extrem de mari observate de aceste componente - un dinte mare al cupei de excavator poate absorbi zeci de mii de cicluri de impact pe schimb - fac ca rezistența superioară a pieselor forjate să fie esențială pentru o durată de viață acceptabilă.

Evoluții moderne în tehnologia forjării oțelului

Fizica de bază a forjarii oțelului nu s-a schimbat - metalul încă curge sub presiune atunci când este încălzit - dar tehnologia care înconjoară procesul a avansat substanțial în ultimele două decenii.

Simulare de analiză cu elemente finite (FEA). a procesului de forjare – folosind software precum Deform, FORGE sau Simufact – le permite inginerilor să prezică fluxul de metal, distribuția deformarii, tensiunea matriței și locațiile potențiale ale defectelor înainte de a tăia o singură matriță. Acest lucru a redus dramatic numărul de iterații de încercare a matrițelor necesare pentru piese noi complexe, reducând timpul și costul de dezvoltare a matriței cu 30–50% în multe cazuri.

Prese hidraulice și servomecanice servocomandate permit profile programabile de viteză a berbecului, permițând forjarea la cald și izotermă a materialelor care anterior necesitau echipamente dedicate sau nu erau deloc fezabile în forjarea matrițelor. Berbecul poate fi încetinit în fazele critice pentru a controla generarea de căldură și fluxul de metal, sau accelerat pentru a optimiza timpul ciclului la operațiuni mai puțin sensibile.

Celule de forjare automate combinarea încălzitoarelor cu inducție, manipularea robotizată a țaglelor, sistemele de transfer de presă cu mai multe axe și inspecția vizuală în linie au făcut posibilă rularea liniilor de forjare cu matriță închisă de mare volum cu forță de muncă directă minimă. O linie modernă de forjare auto poate avea un operator care supraveghează patru până la șase prese , cu inspecție de calitate gestionată de sisteme de scanare laser și viziune artificială la capătul liniei.

Forjare de precizie aproape de plasă — producerea de piese atât de apropiate de geometria finală încât prelucrarea este redusă la o trecere ușoară de finisare numai pe suprafețele funcționale — este din ce în ce mai comună pentru angrenajele și componentele rulmenților pentru automobile. Această abordare reduce timpul de prelucrare, îmbunătățește utilizarea materialului și păstrează fluxul de cereale benefic pe care prelucrarea l-ar distruge altfel la suprafața piesei.
